Описание

Среднетемпературные и низкотемпературные откатные двери предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств.

Энергоэффективность конструкции достигается за счет применения современных материалов заполнения полотна. Герметичность обеспечивается применением морозоустойчивого EPDM уплотнителя. Надежность конструкции подтверждена рядом циклических испытаний, а также многолетним опытом эксплуатации.

Характеристики

Параметр Показатель
Ширина проема, мм 800–3 000
Высота проема, мм 1 800–5 000
Толщина изоляции, мм 80 или 120
Притолока, мм От 240
Пристенки, мм Ширина светового проема + 350 (на стороне отката), 115 (на противоположной откату стороне)

Зона применения

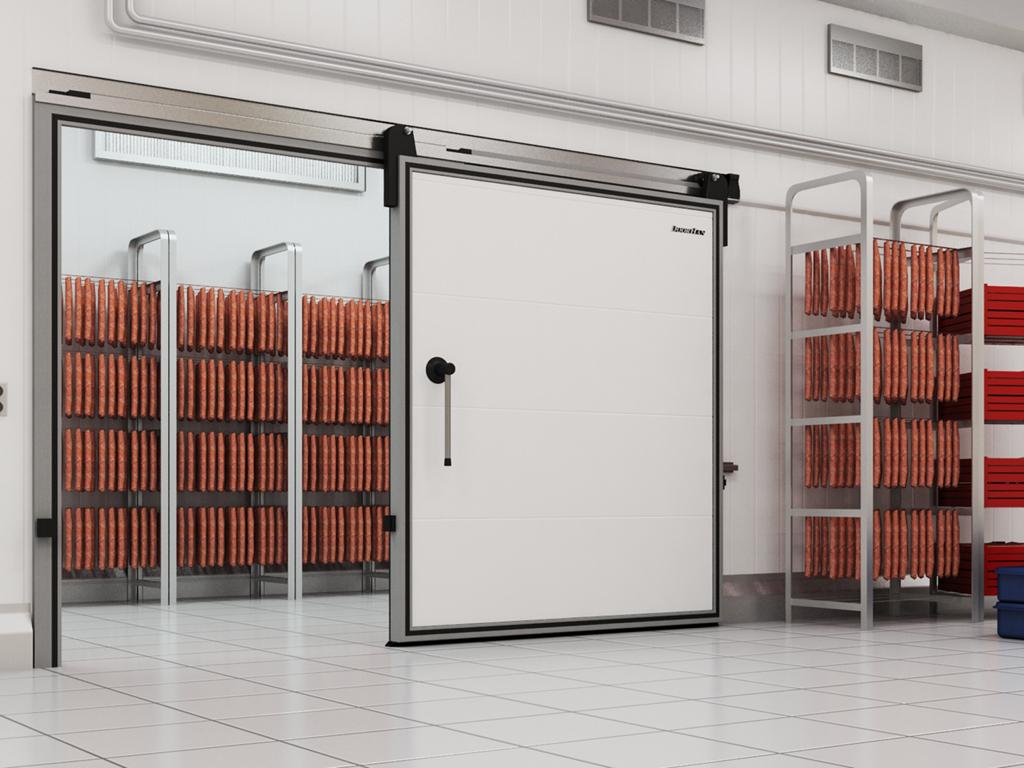

Пищевые производства

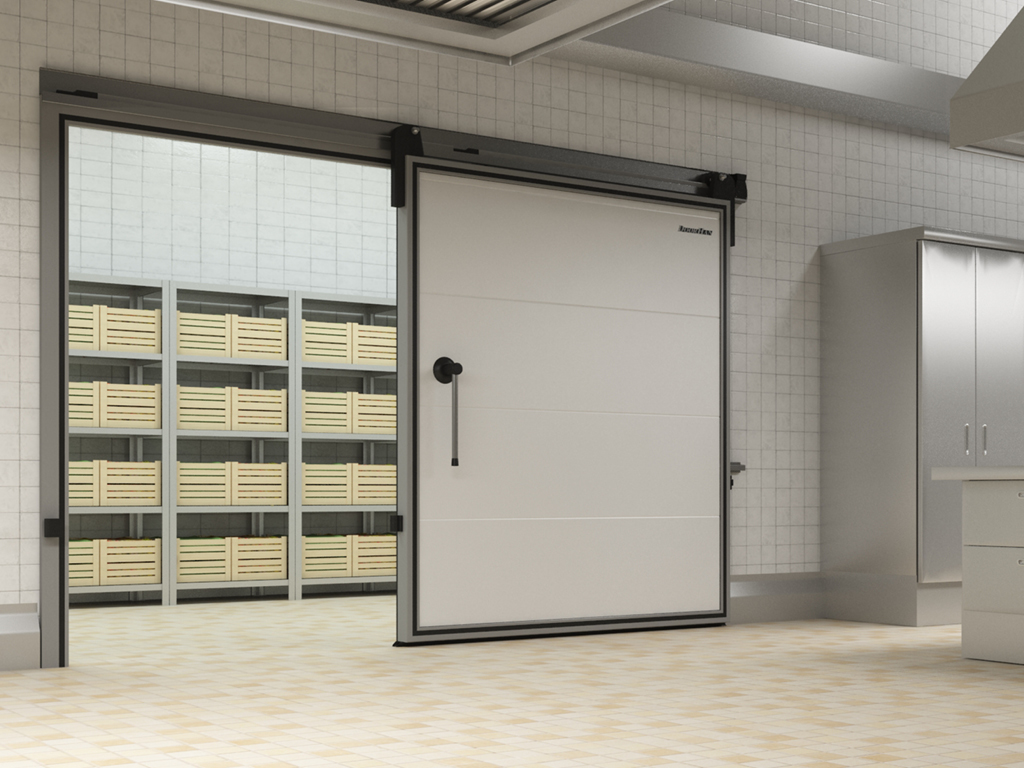

Кафе, бары, рестораны
Предприятия пищевого ретейла

Цветовые решения

RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)

Комплектация

Алюминиевая откатная система
Алюминиевая рама с кабель-каналом для установки ПЭНа
Уплотнитель периметра полотна двери
Рычажная ручка для дверей шириной от 1600 мм
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения

Дополнительная комплектация

Защитный декоративный короб.
Внутренняя алюминиевая рама для обеспечения жесткости проема.
Система запирания под навесной замок.
Обогрев полотна двери.
Врезная калитка 800 × 2 000 мм.

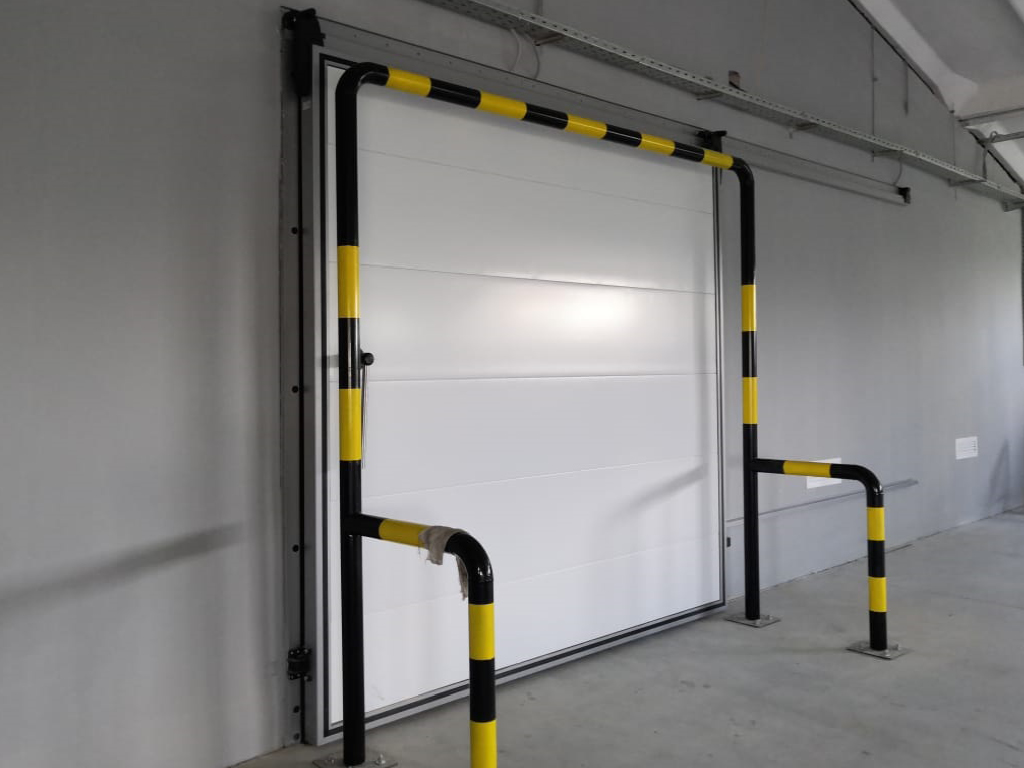

Защитные бамперы из рифленого алюминия.
Система под монорельсовый путь.

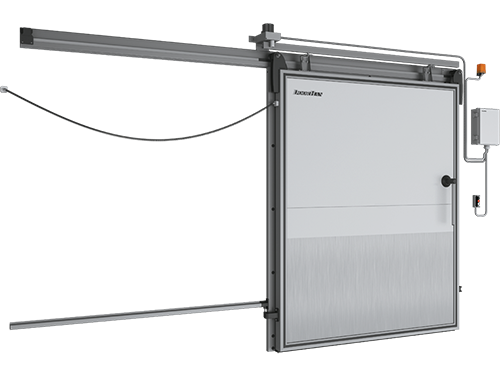

Система автоматизации откатной двери.

Конструкция

1. Откатная система представлена верхней направляющей рельсой с роликовым механизмом
2. Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
3. Обогрев периметра рамы низкотемпературных дверей
4. Откатная система, представленная нижней направляющей рельсой
5. Нижний прижим
6. Нижний уплотнитель
7. Обогрев периметра полотна двери (опция)
8. Роликовый механизм с кронштейном подвеса полотна
9. Алюминиевый каркас полотна двери
10. Уплотнитель периметра полотна двери
11. Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
12. Полотно двери
13. Обогрев нижней кромки полотна дверей

Подготовка объекта

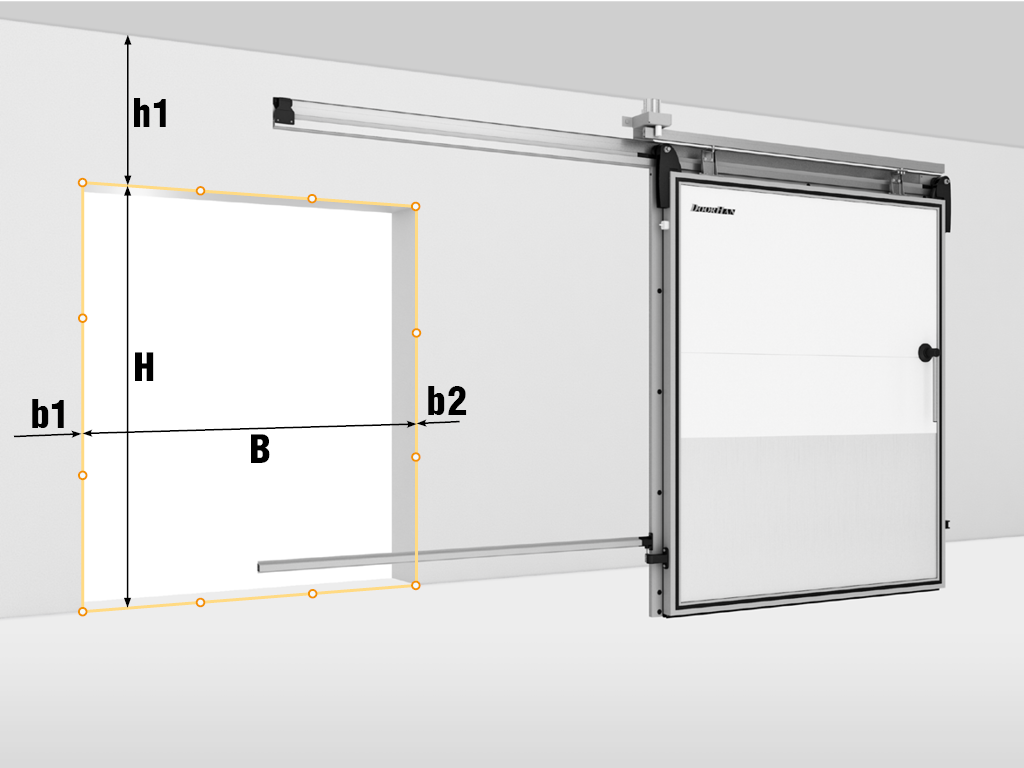

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

H – высота проема (расстояние от пола до верха проема).

B – ширина проема (расстояние от левого края до правого края проема).

h1 – притолока (расстояние от верха проема до препятствия).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

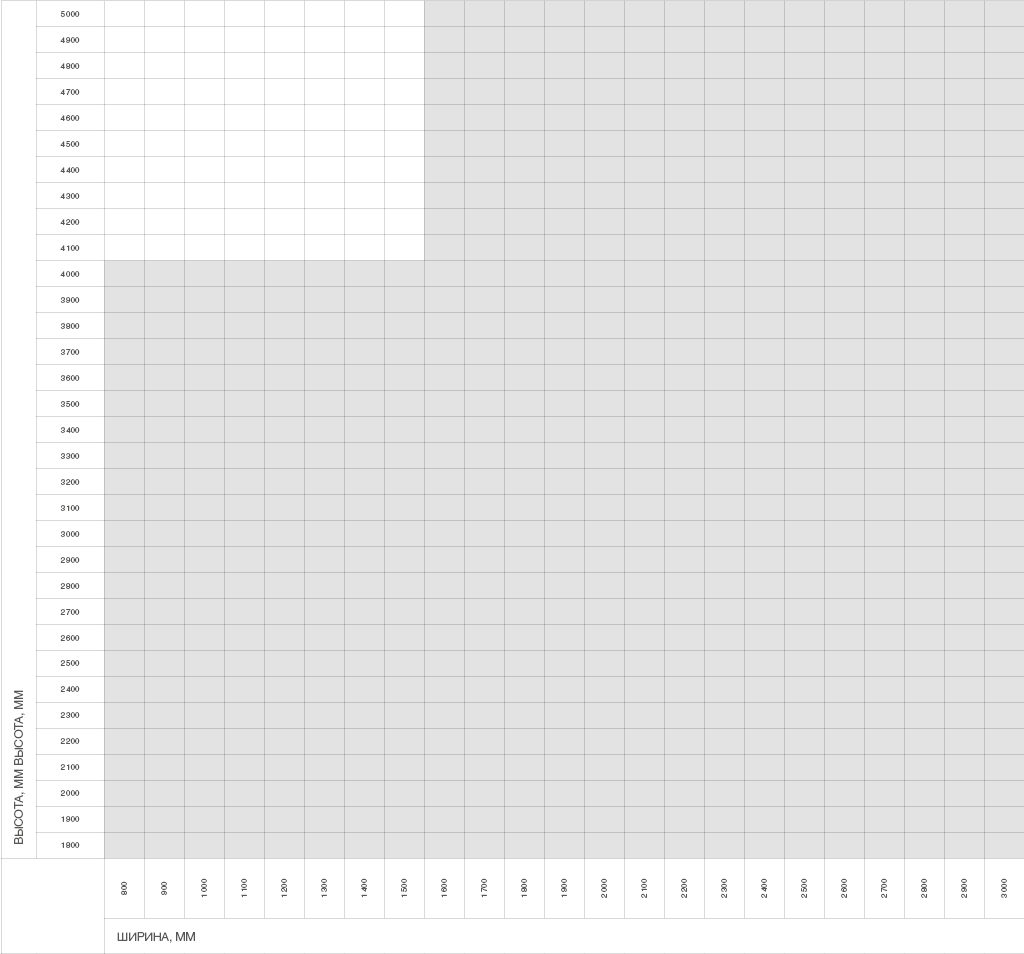

Размеры проема

Технические характеристики

Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 270 000 Откатной механизм имеет систему прижима уплотнителя к раме
Коррозионная стойкость Высокая устойчивость к коррозии
Грузоподъемность откатной системы, кг 300
Тип запорного механизма (замка) Система запирания под навесной замок

Условия эксплуатации продукции

1. Для обеспечения надежной и бесперебойной работы откатных дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание дверей должно осуществляться только с помощью ручки.
3. Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
5. Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности изделия «Дверь откатная для охлаждаемых помещений серии IDS», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Дополнительное описание

Откатные двери для охлаждаемых помещений обладают высокой степенью ремонтопригодности. При выходе из строя какого-либо элемента конструкции произвести его замену можно в кратчайшие сроки, не заменяя изделие целиком.

Документация

.pdfИнструкция по монтажу откатной двери ISODOOR IDS1 .pdfИнструкция по сборке полотна откатной двери для охлаждаемых помещений

Остались вопросы по откатным дверям?

Валерий Пешко

Консультант компании ООО "Винсера"

Оставить заявку Или позвоните +375 29 386 55 55

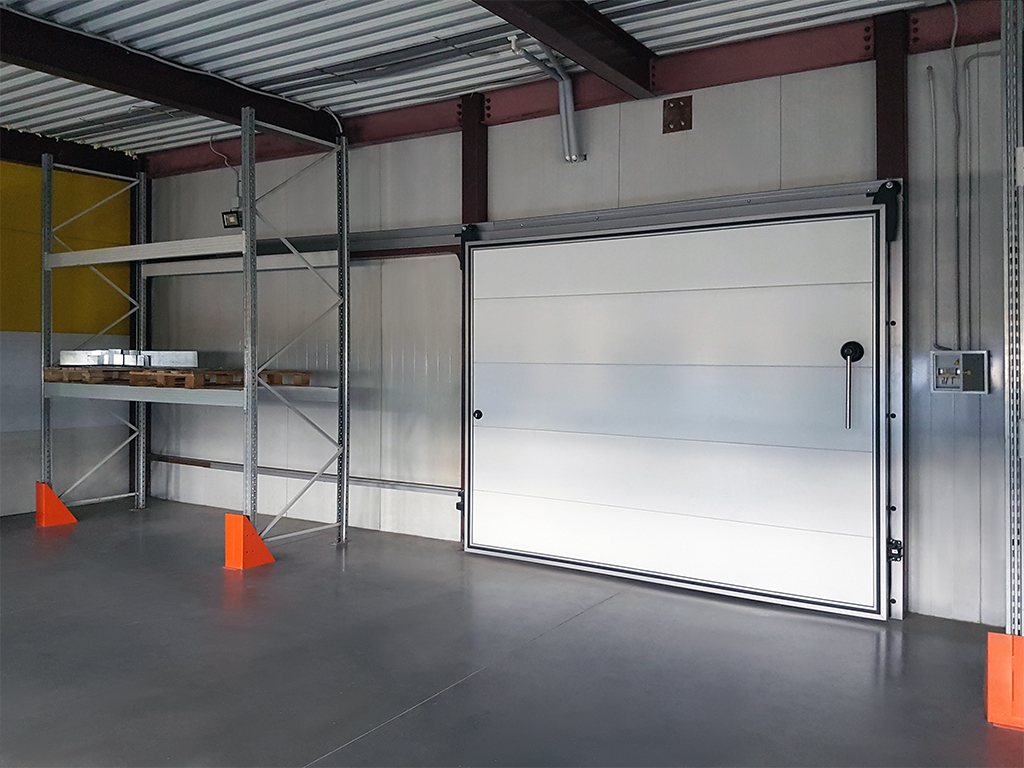

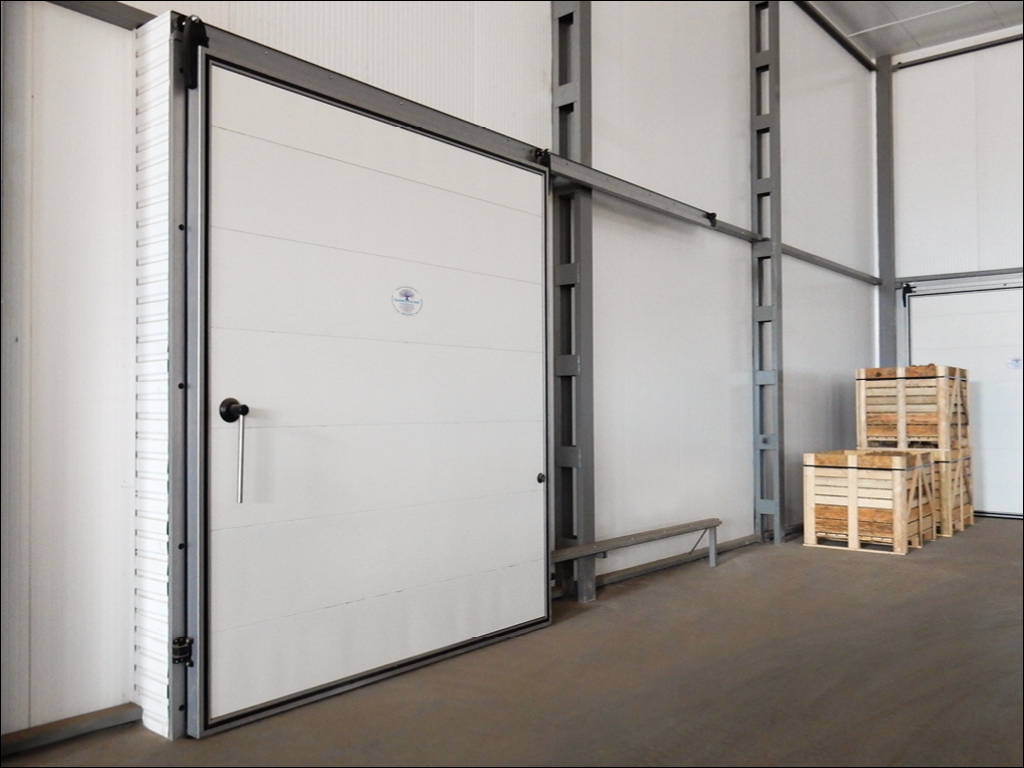

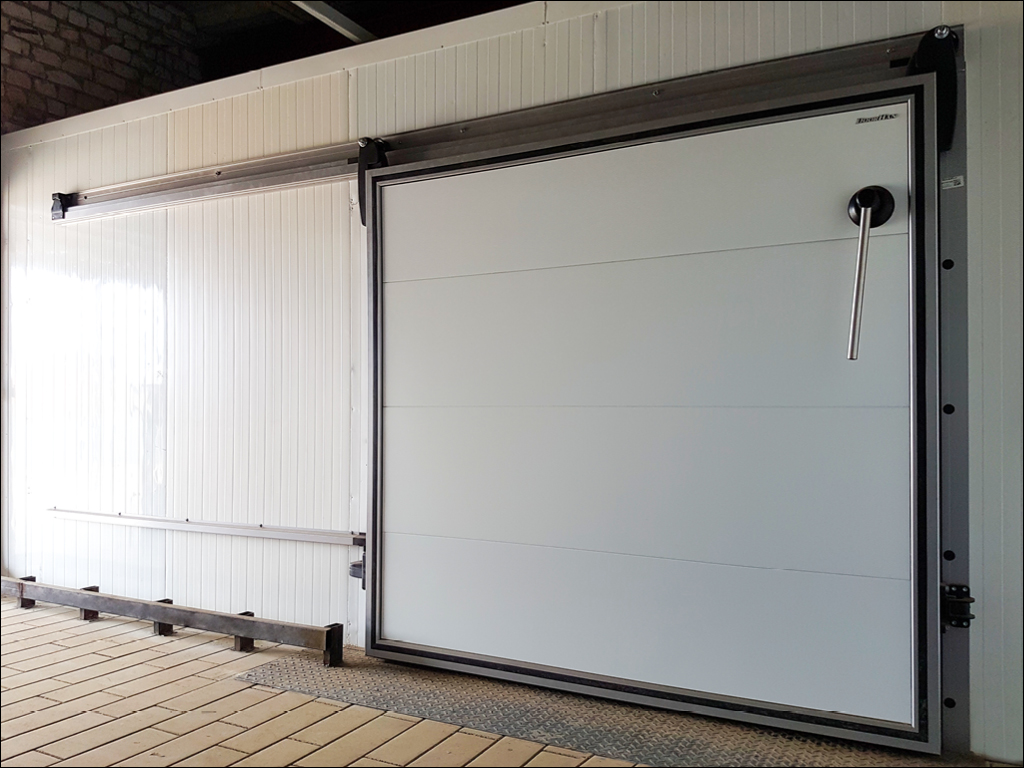

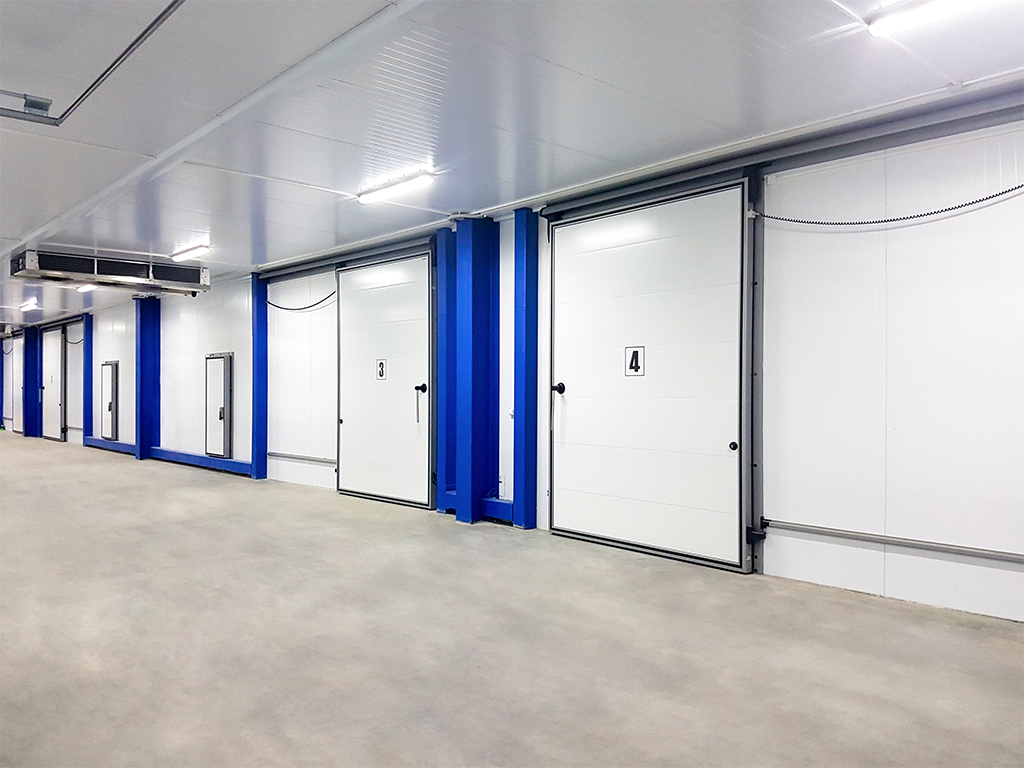

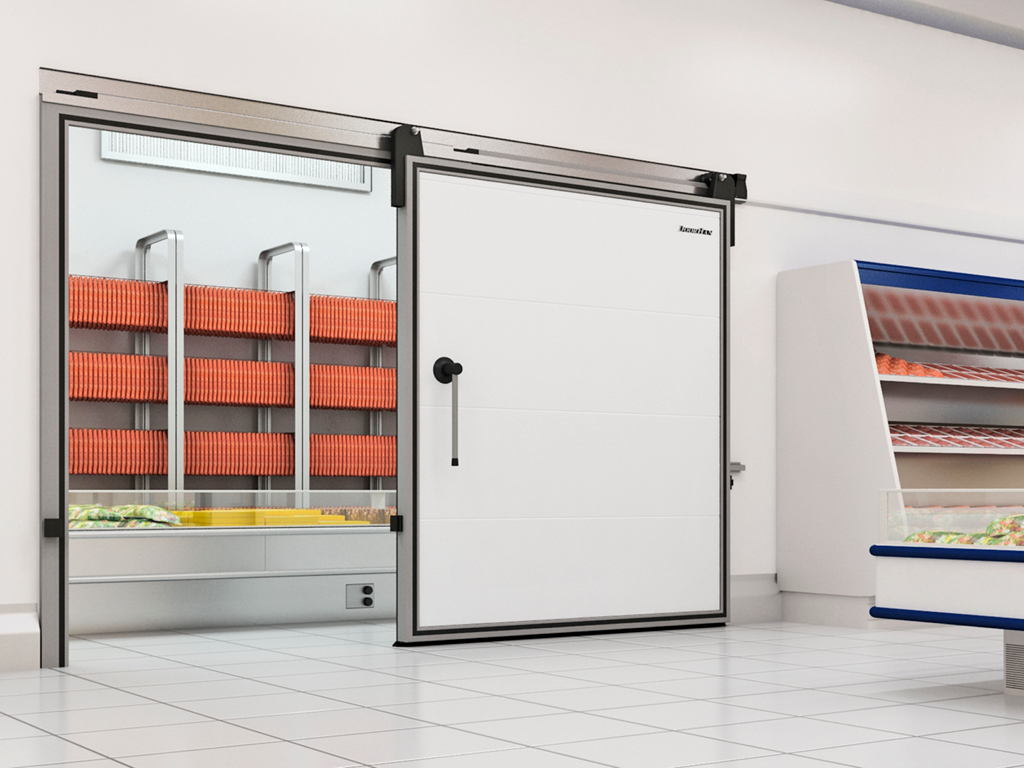

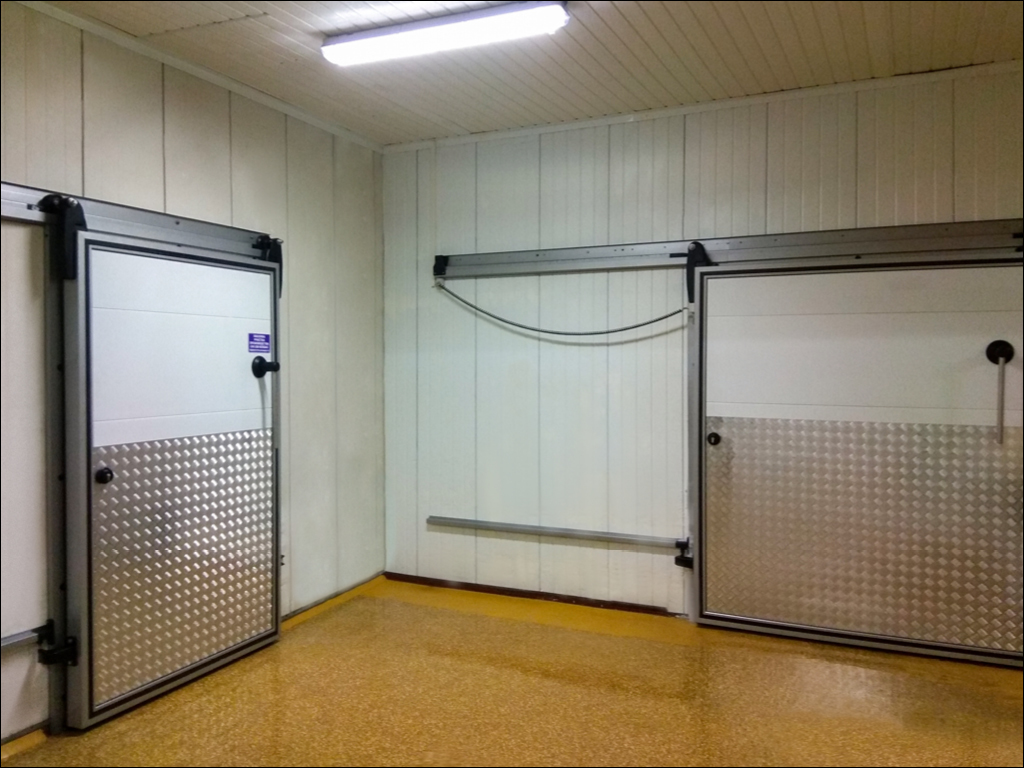

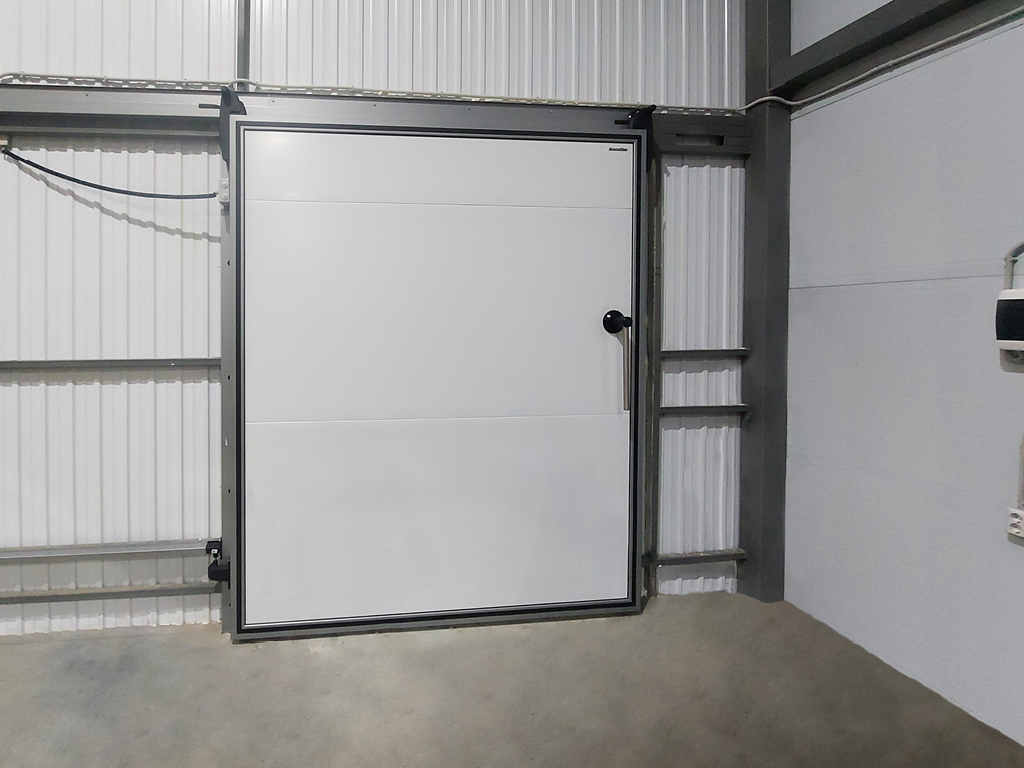

Примеры использования откатных дверей
