Описание

Среднетемпературные и низкотемпературные вертикально-подъемные двери IDV предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств.

Характеристики

Параметр Показатель
Ширина проема, мм 800–3 000
Высота проема, мм 1 800–5 000
Толщина изоляции, мм 80 или 120
Притолока, мм Высота светового проема + 400
Пристенки, мм От 450

Зона применения

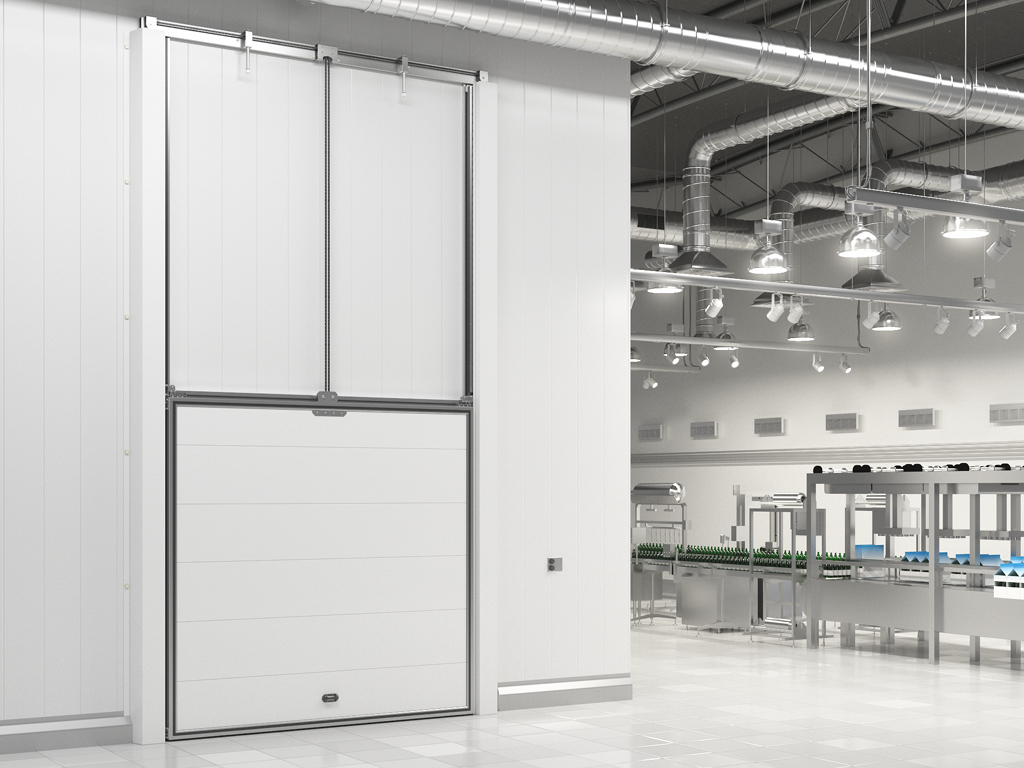

Установка на пищевых производствах

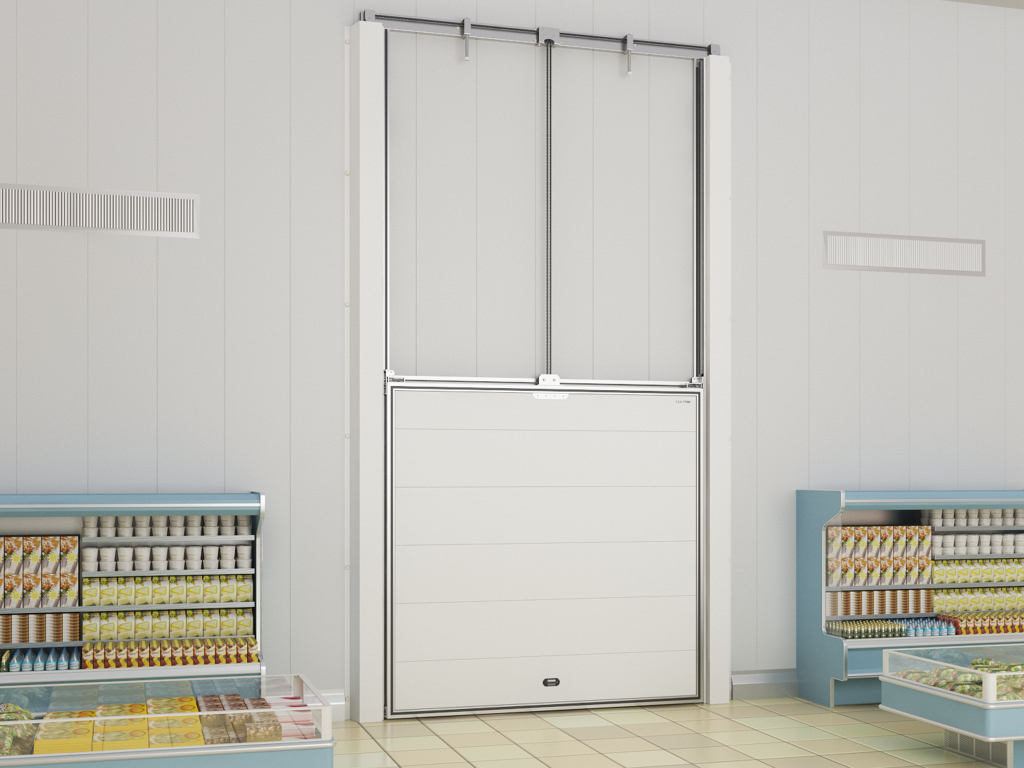

Установка на предприятиях пищевого ретейла

Цветовые решения

RAL 9003 белый (полотно)
RAL 9006 серебристый (каркас полотна и рама)

Комплектация

Алюминиевая система направляющих
Алюминиевая рама с кабель-каналом для установки ПЭНа
Полотно двери из сэндвич-панелей
Уплотнитель периметра полотна двери
Утапливаемая ручка для открывания и закрывания двери
Защитный декоративный короб
Балансирующий механизм

Дополнительная комплектация

Внутренняя алюминиевая рама для обеспечения жесткости крепления в проеме.
Обогрев полотна двери.
Защитные бамперы из рифленого алюминия.
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.

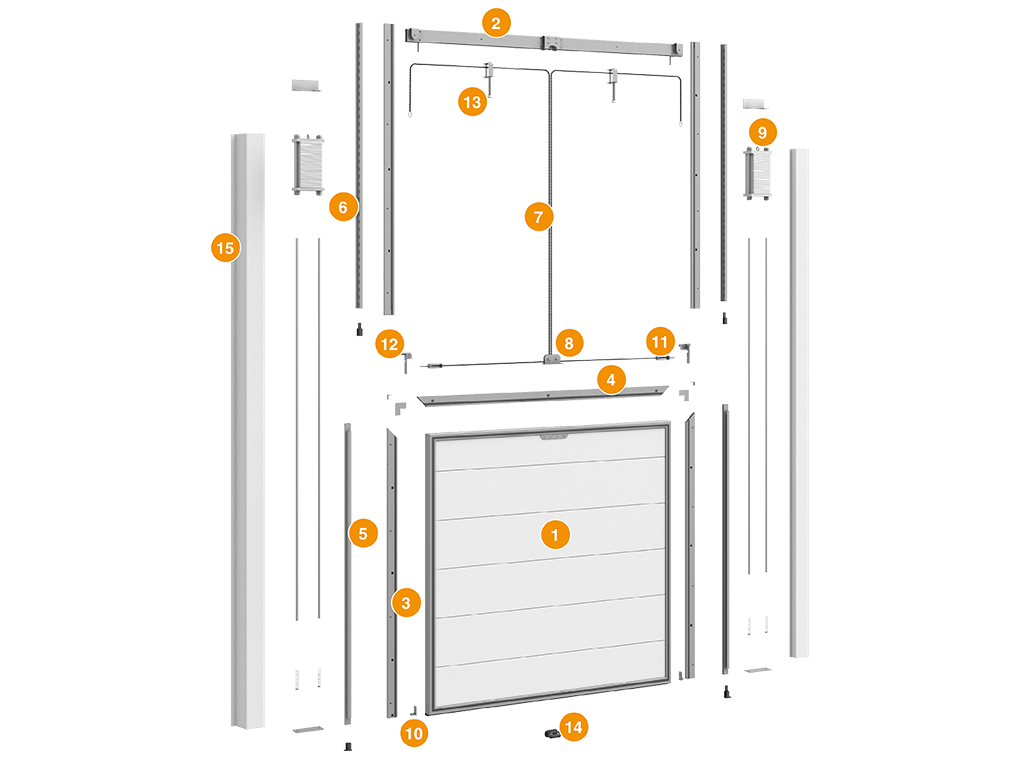

Конструкция

1. Полотно двери
2. Несущая балка рамы
3. Алюминиевый профиль-стойка
4. Алюминиевый профиль-поперечина
5. Алюминиевый профиль-надставка
6. Вертикальные направляющие
7. Цепь
8. Кронштейн цепи
9. Противовес
10. Нижний угловой кронштейн
11. Устройство защиты от падения полотна
12. Роликовая опора
13. Амортизатор
14. Ручка двери
15. Защитный короб

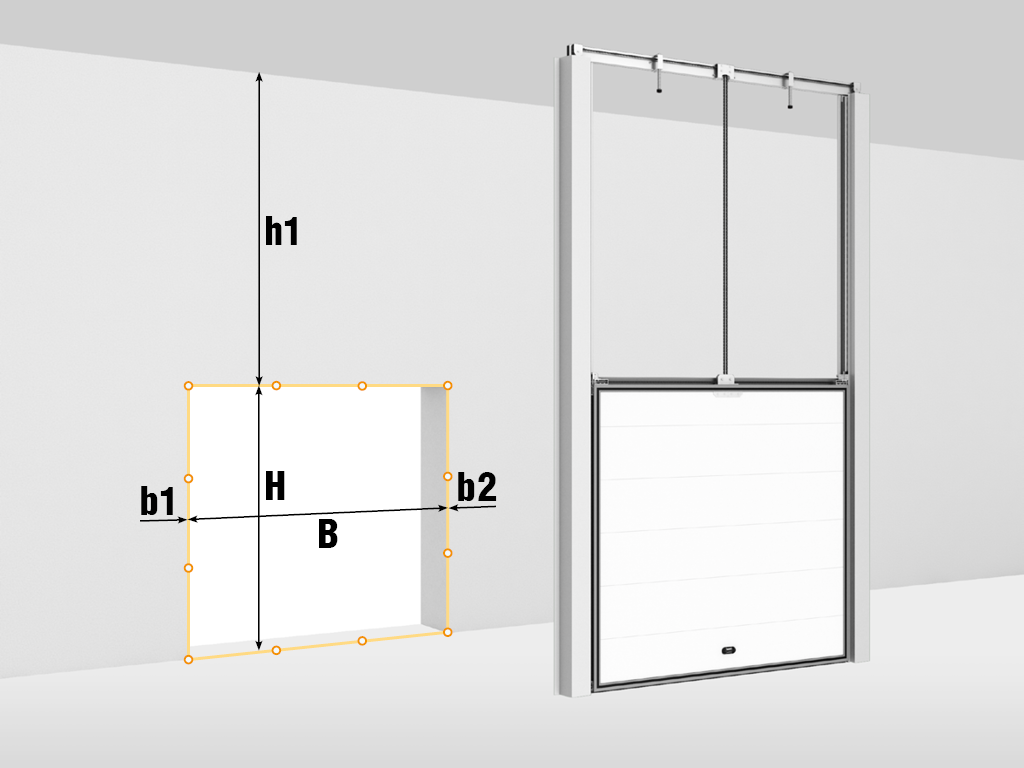

Подготовка объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h1 — притолока (расстояние от верха проема до препятствия).

b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Размеры проема

Технические характеристики

Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 270 000
Коррозионная стойкость Высокая устойчивость к коррозии
Вес полотна, кг/м² 20

Условия эксплуатации продукции

Для обеспечения надежной и бесперебойной работы дверей рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание дверей должно производиться только с помощью ручки.
Не подвергайте двери ударам и не препятствуйте их свободному открыванию и закрыванию.
Следите за тем, чтобы во время открывания и закрывания дверей в проеме отсутствовали посторонние предметы.
Запрещено находиться в проеме во время открывания и закрывания дверей во избежание травмирования.
Двери должны открываться и закрываться без затруднений.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности изделия «Дверь вертикально-подъемная для охлаждаемых помещений серии IDV», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Документация

.pdfИнструкция по монтажу «Дверь вертикально-подъемная для охлаждаемых помещений серии IDV»
