Описание

Гаражные ворота серии RSD02 имеют проверенную годами конструкцию. Они рассчитаны на установку в проемы как небольших, так и средних размеров, могут быть оснащены панорамными секциями, окнами или врезанной в полотно калиткой. Возможно исполнение ворот с щитом из алюминиевых панелей.

Характеристики

Параметр Показатель
Ширина проема, мм 1 100–6 000
Высота проема, мм 2 000–3 500
Притолока, мм От 150
Пристенки, мм От 120


Дизайн

Доска (внешняя сторона, стальная и алюминиевая панели)
Горизонтальная полоса (внешняя сторона, стальная панель)
Широкая центральная полоса (внешняя сторона, стальная панель)
Филенка (внешняя сторона, стальная панель)
Волна (внешняя сторона, стальная панель)
Горизонтальная полоса (внутренняя сторона, стальная и алюминиевая панели)

Цветовые решения

RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий) RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 7016 («мороз», наценка)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (коричнево-красный)
RAL 8017 («мороз», наценка)

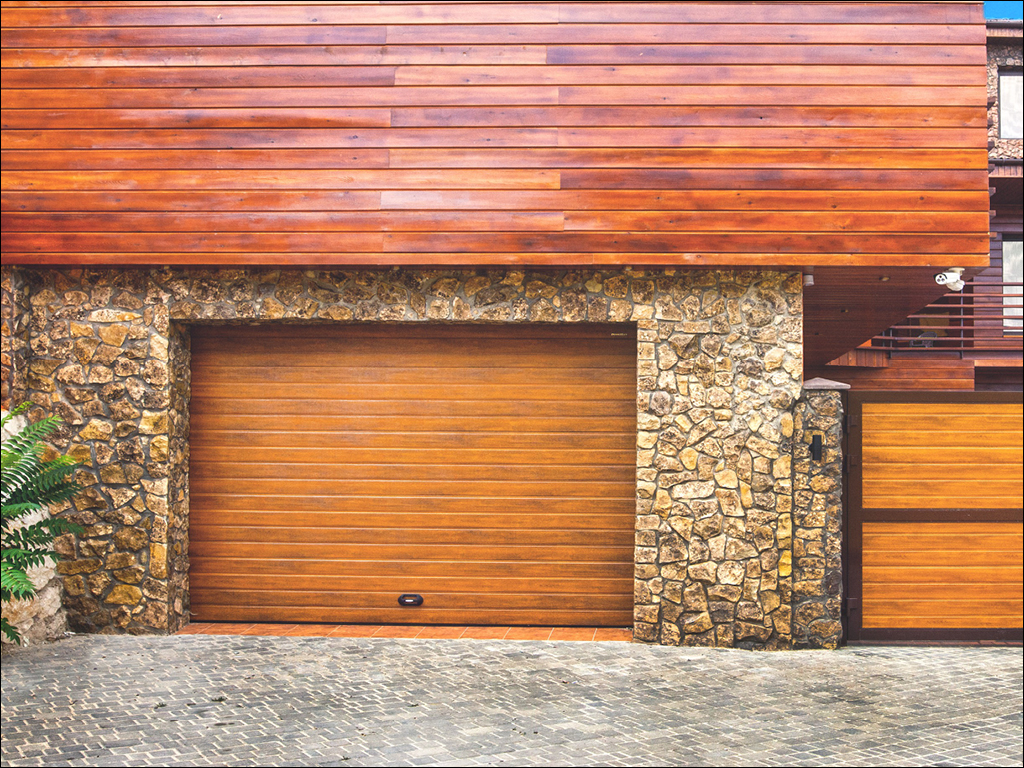

Золотой дуб (наценка) Венге (наценка)
Венге (наценка)
Нестандартный цвет по карте RAL (наценка)

Комплектация

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.
Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение.
Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.

Дополнительная комплектация

Окно акриловое 607 × 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 627 × 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 452 × 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.
Окно акриловое 452 × 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.
Окно акриловое 452 × 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.
Окно акриловое 452 × 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.
Окно акриловое 452 × 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.
Окно акриловое 452 × 302, коричневое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.
Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.

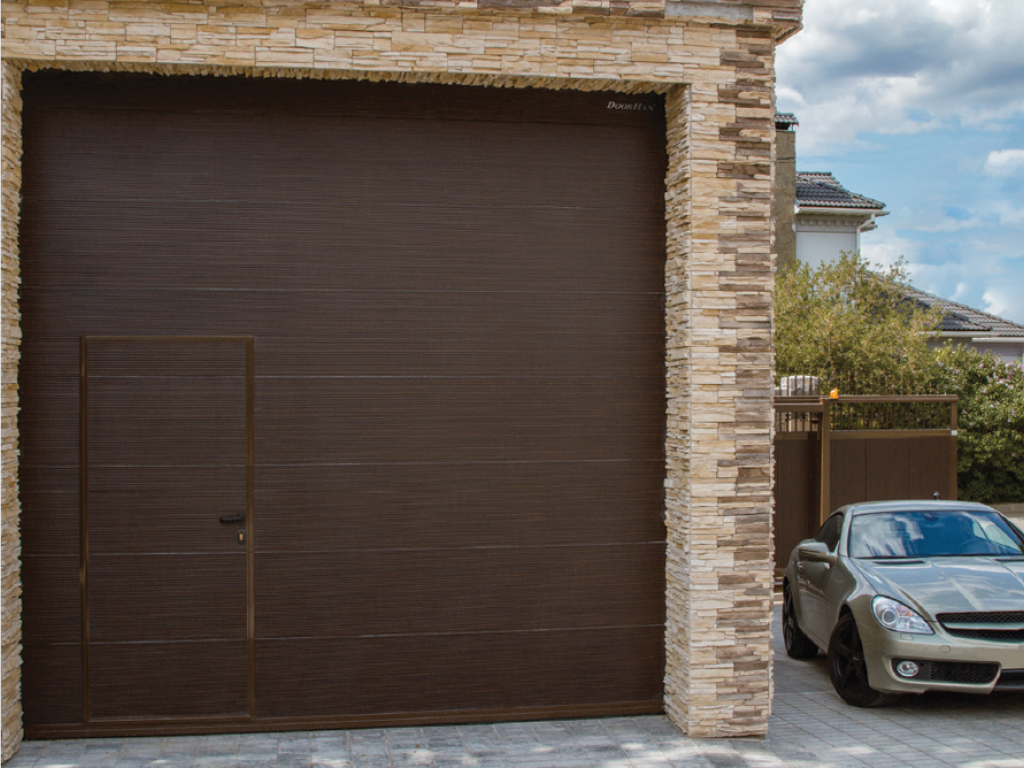

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита – 2 130 мм. Не доступна для щита из алюминиевых сэндвич-панелей.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).
Щит ворот из алюминиевых сэндвич панелей отличается повышенной коррозионной стойкостью и низким весом.
Новые цвета сэндвич-панелей – RAL8017 и RAL7016 с матовой поверхностью с эффектом «мороз».
Новая система подъема полотна секционных ворот – ручной веревочный привод. Для небольших ворот предлагается экономически более выгодное решение для ручного управления, нежели ручной цепной привод.
Модификация подвижной части окончания торсионной пружины Ø50 мм – увеличены металлоемкость и толщина стенок изделия, четыре шпоночных паза (упрощение монтажа).
Новый двухлепестковый уплотнитель – была увеличена длина лепестков и добавлены концентраторы напряжений.

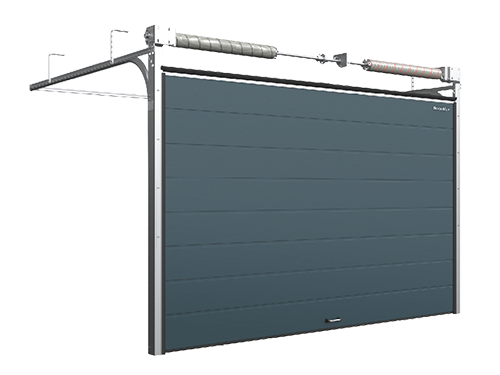

Конструкция

  1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
  2. Контурные боковые многокамерные уплотнители
  3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
  4. Верхний угловой кронштейн регулируемый
  5. Боковая опора с регулируемым роликодержателем
  6. Нижний угловой кронштейн с регулируемым роликодержателем
  7. Внутреняя петля
  8. Вертикальная направляющая в сборе
  9. Горизонтальная направляющая в сборе
  10. Дистанционный С-профиль
  11. Сэндвич-панель
  12. Кронштейн с двойным шкивом
  13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
  14. Ручка подъемная
  15. Задвижка (опция)
  16. Пружины растяжения

Подготовка объекта


  1. Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).

  2. H — высота проема (расстояние от пола до верха проема).

  3. B — ширина проема (расстояние от левого до правого края проема).

  4. h — притолока (расстояние от верха проема до потолка), min 100 мм.

  5. b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.

  6. L — глубина помещения.

  7. При замере Н и В за итоговый размер принимается наибольшая величина.

  8. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

  9. Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Как замерить проем?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение
Замерьте притолоку проема (h). Если в зоне притолоки проходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Замерьте левый пристенок (bл) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение
Замерьте правый пристенок (bп) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение
Замерьте длину помещения (L), как показано на рисунке. Запишите минимальное значение

Технические характеристики

Параметр Значение Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174) 1,13 (А) Значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9
Вес полотна ворот, кг/м² 13 – стальная панель, 10,9 – алюминиевая панель Точное значение зависит от типоразмера панелей, используемых в конструкции ворот

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированы, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
8. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода – к его перегрузке и выходу из строя.

Гарантийные обязательства

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.

Дополнительное описание

Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от воздействия прямых солнечных лучей, атмосферных осадков и загрязнений.

Документация

.pdfИнструкция по замеру секционные .pdfИнструкция по монтажу Гаражные секционные ворота rsd01biw RSD01 .pdfИнструкция по монтажу Гаражные секционные ворота rsd01biw RSD02

Ответьте на несколько вопросов
и забронируйте скидку 20%

Шаг 1 из 4

Укажите размеры проема

Нужна ли автоматика?

Нужен привод, хочу открывать и закрывать ворота пультом

Буду открывать и закрывать ворота вручную

Посчитайте оба варианта с автоматикой и без

Требуется ли установка ворот?

Ворота под ключ (с монтажом)

Установлю самостоятельно

Оставьте контакты для расчета стоимости

Остались вопросы по гаражным секционным воротам?

Валерий Пешко

Консультант компании ООО "Винсера"

Оставить заявку Или позвоните +375 29 386 55 55

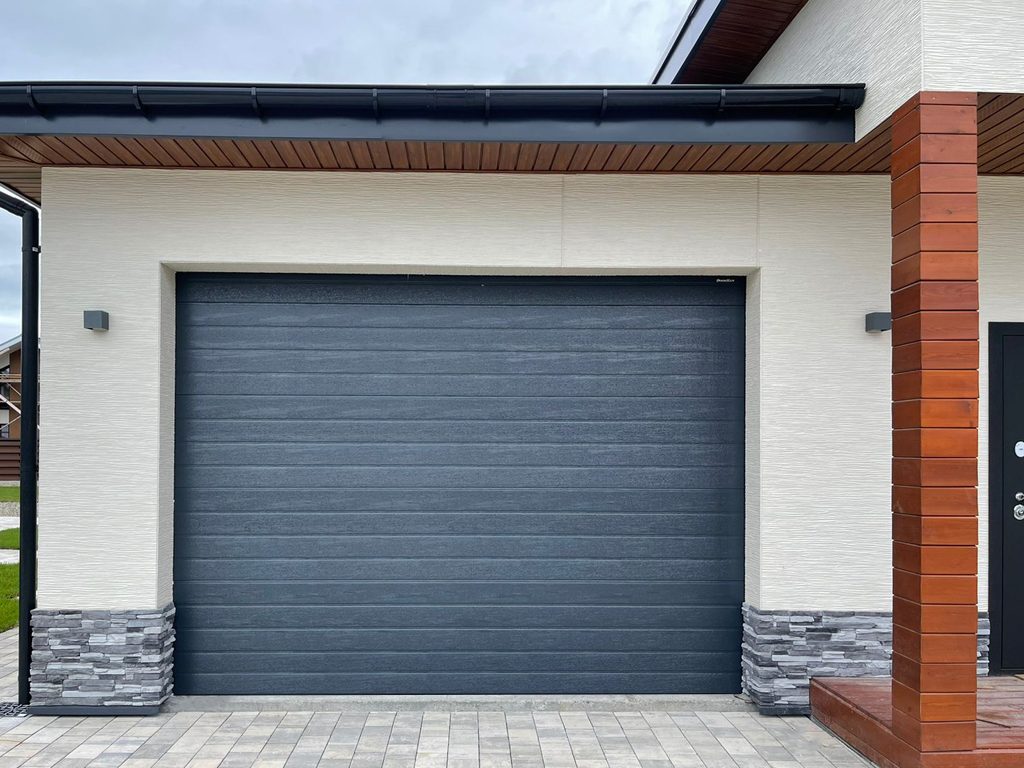

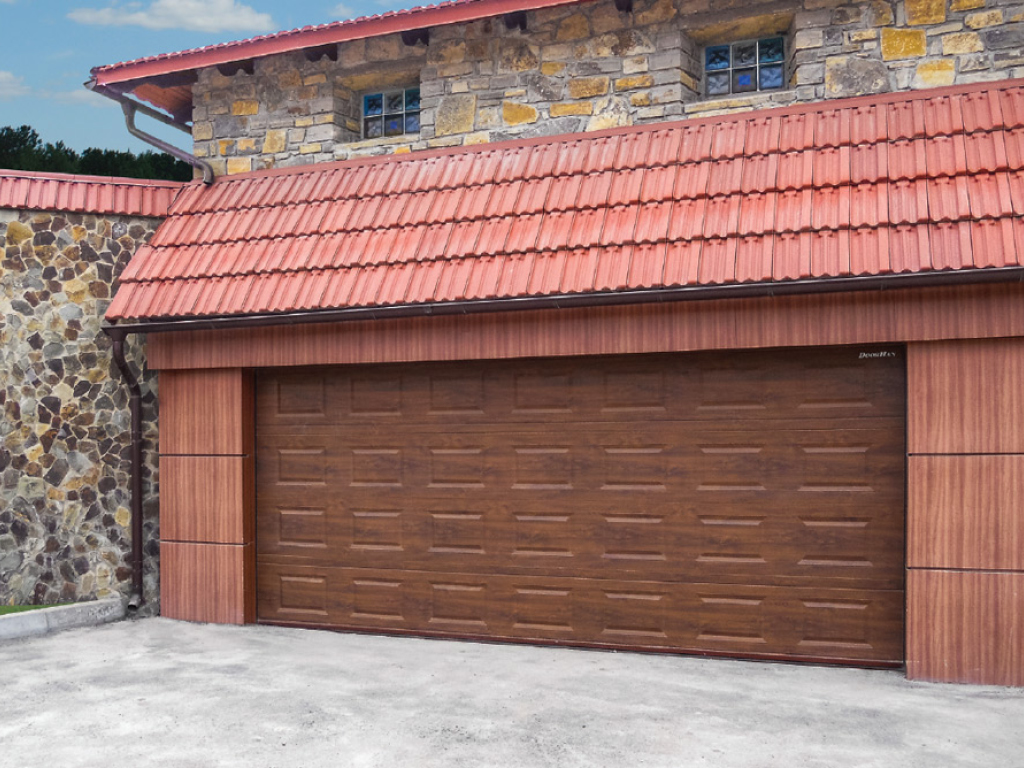

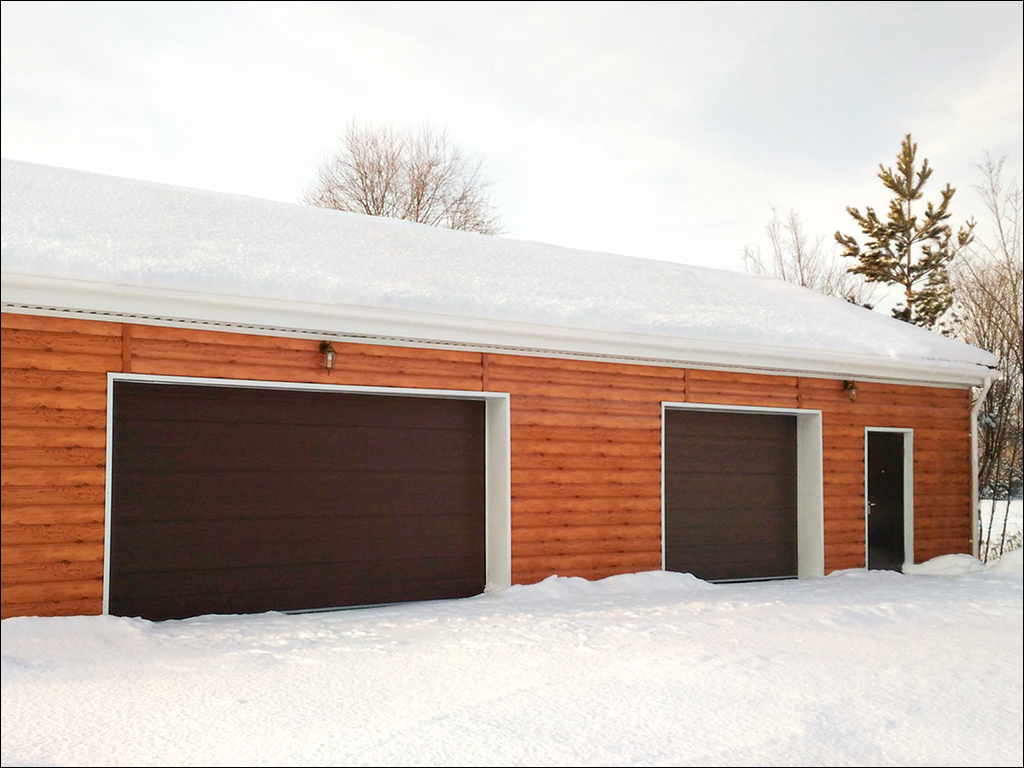

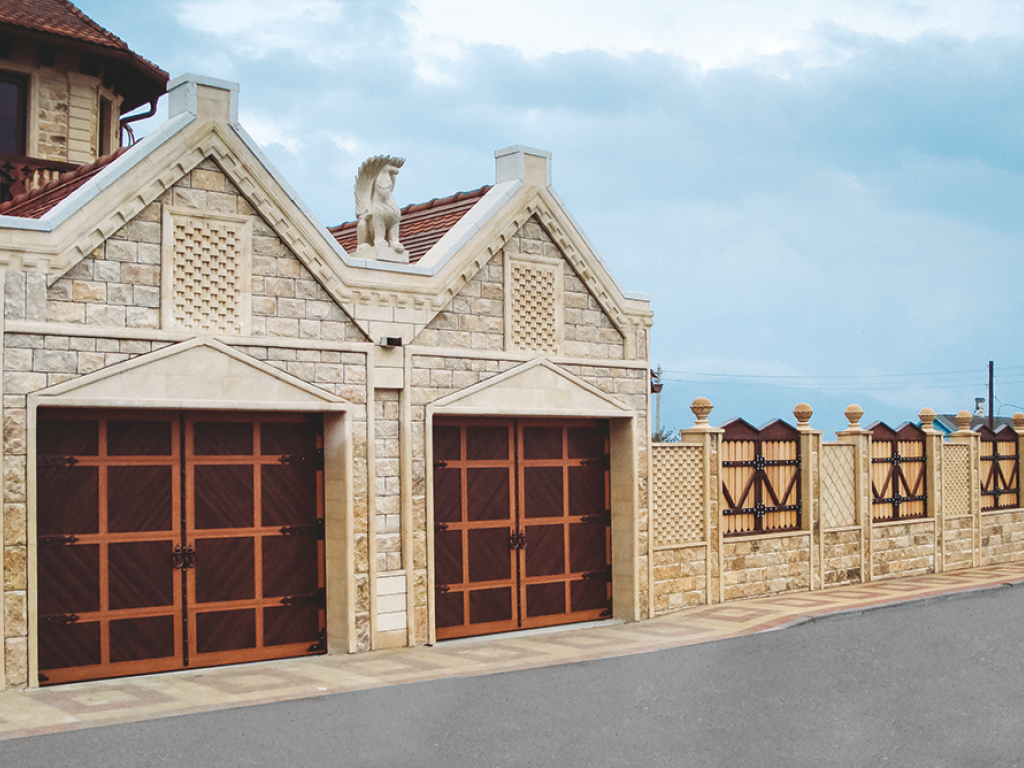

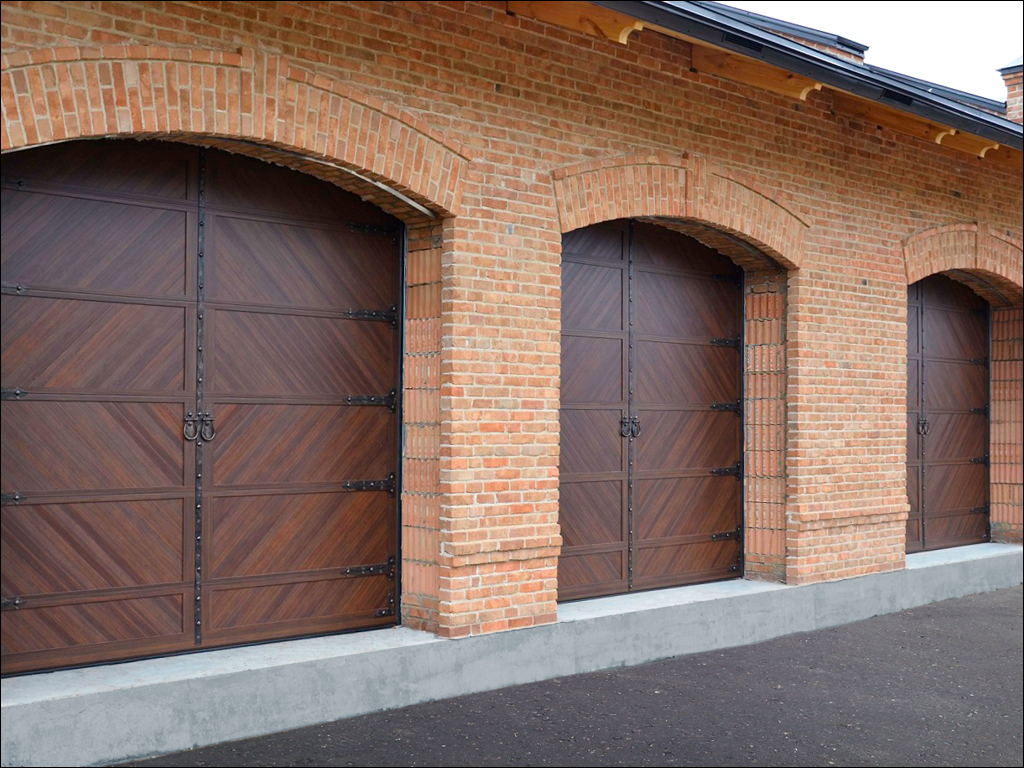

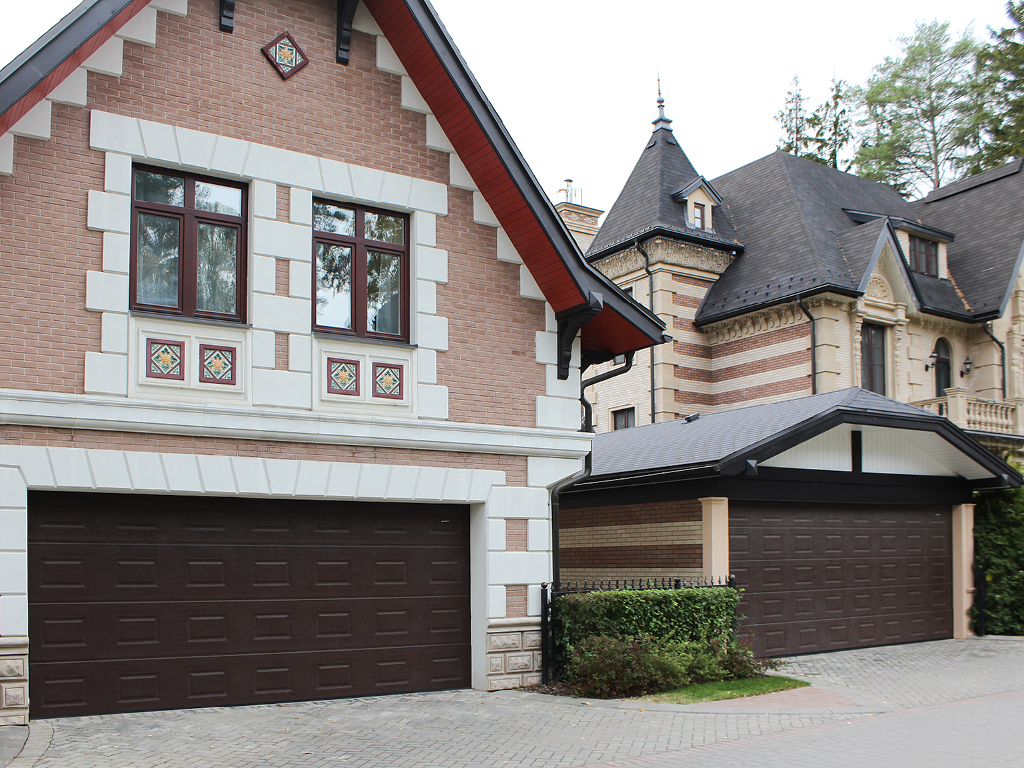

Примеры использования гаражных секционных ворот
