Описание

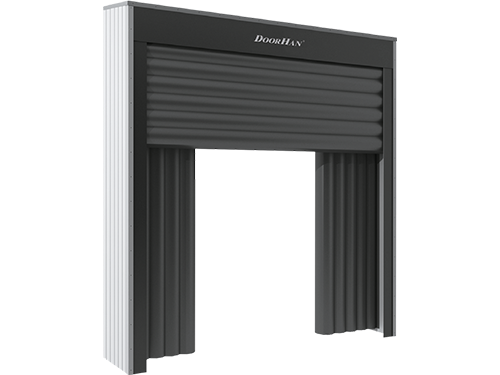

Надувной герметизатор проема серии DSHINF устанавливается в случаях, когда особенно важно соблюдать температурный режим, например, на отгрузочных доках морозильных складов. При проведении работ кузов автомобиля частично въезжает внутрь герметизатора. Верхняя и боковые подушки надуваются, обеспечивая высокую герметичность между кузовом автомобиля и зданием. По завершении работ подушки сдуваются.
Характеристики
| ПАРАМЕТР |
ЗНАЧЕНИЕ |
ПРИМЕЧАНИЕ |
| Длина, мм |
Глубина – 800 мм |
|
| Ширина, мм |
См. таблицу габаритных размеров |
|
| Цвет панелей |
RAL 9003 (белый) |
|
| Цвет профилей |
RAL 9006 (серебро) |
|
| Цвет |
Подушки черного цвета |
|
| Управление |
Выключатель/блоки управления DCUH-3 или DCUT-3 |
Дополнительная комплектация
Удлинение верхней подушки 1 200 мм.
Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет RAL2004, есть возможность покраски в любой цвет по карте RAL, а также горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.
Ограждения устанавливаются внутри здания и предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, они также могут иметь произвольную форму и выполняются по эскизам заказчика. Базовый цвет RAL2004, есть возможность покраски в любой цвет по карте RAL, а также горячеоцинкованное исполнение.
Столбики отбойные предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика — от 100 до 159 мм. Базовый цвет – RAL2004, есть возможность покраски в любой цвет по карте RAL или изготовить горячеоцинкованными.
Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRM610х250х175». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BS500х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 500 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

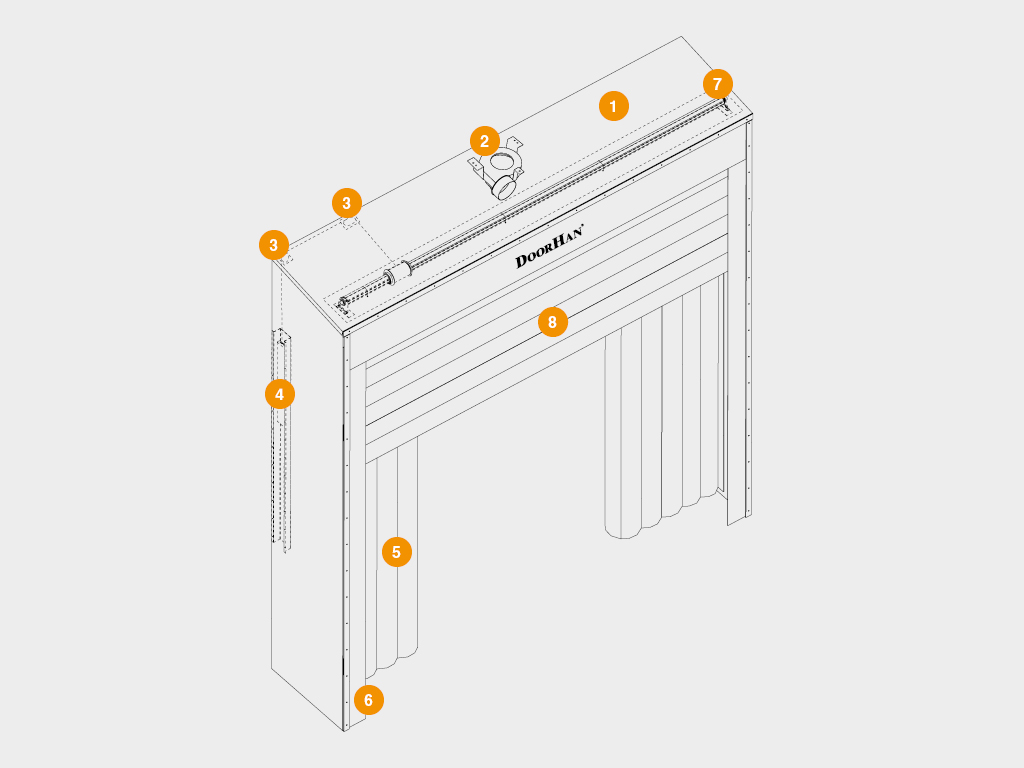

Конструкция
1. Корпус герметизатора (две стены и крыша)
2. Вентилятор
3. Блоки системы противовеса
4. Противовес
5. Боковая подушка
6. Шторка декоративная
7. Вал cиcтемы противовеса
8. Верхняя подушка

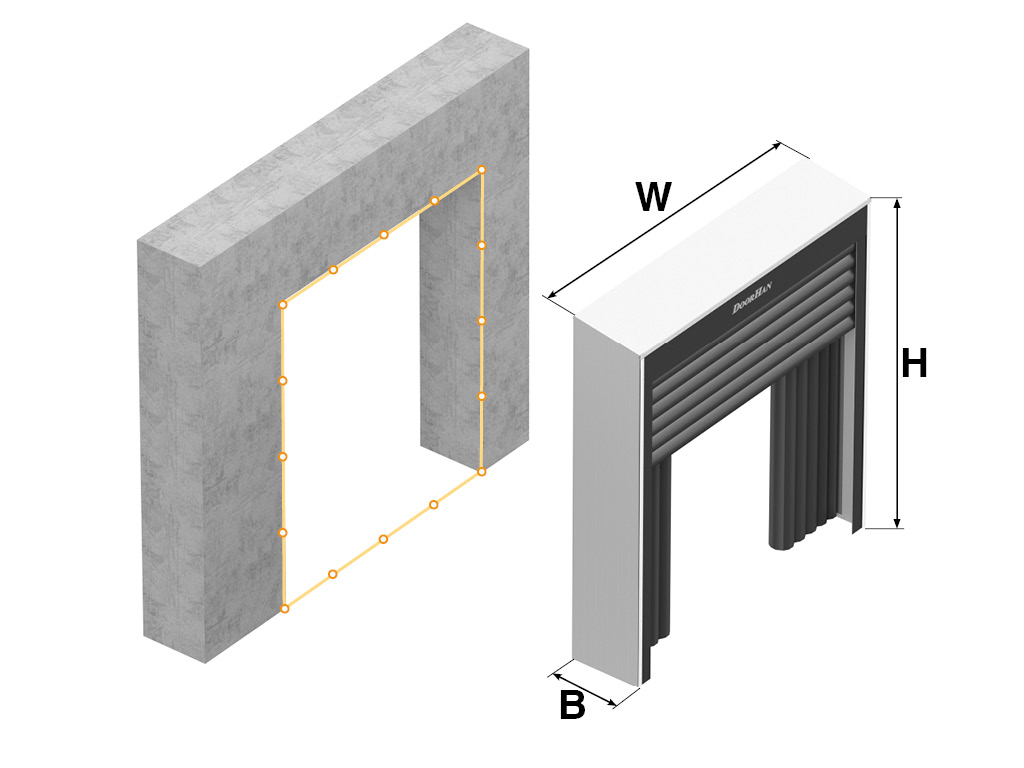

Подготовка объекта
W – ширина герметизатора.
H – высота герметизатора.
B – глубина герметизатора.
Технические характеристики
| Параметр |
Значение |
Примечание |
| Длина, мм |
Глубина – 800 мм |
|
| Ширина, мм |
См. таблицу габаритных размеров |
|
| Цвет панелей |
RAL 9003 (белый) |
|
| Цвет профилей |
RAL 9006 (серебро) |
|
| Цвет |
Подушки черного цвета |
|
| Управление |
Выключатель/блоки управления DCUH-3 или DCUT-3 |
|
Условия эксплуатации продукции
1. В зимнее время необходимо очищать герметизатор от скапливающегося снега и наледи.
2. Перед началом работы необходимо провести осмотр общего состояния герметизатора. Запрещается эксплуатация при наличии каких-либо неисправностей.
3. Отцентруйте кузов автомобиля, обеспечив равные зазоры между кузовом и стенками герметизатора с обеих сторон. Медленно подгоните автомобиль к проему до тех пор, пока он не упрется в резиновые отбойники.
4. Убедитесь, что автомобиль полностью неподвижен и стоит на ручном тормозе (установлены противооткатные упоры).
5. Включите вентилятор. Для этого нажмите на кнопку на блоке управления, примерно через 30 секунд герметизатор надуется и полностью охватит кузов автомобиля.
6. По завершении работ выключите вентилятор. Движение автомобиля следует начинать только после полного возвращения подушек герметизатора в исходное положение.
Внимание! Вентилятор должен оставаться включенным на протяжении всего процесса погрузки/разгрузки.
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности надувного герметизатора производства концерна DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.
