Описание

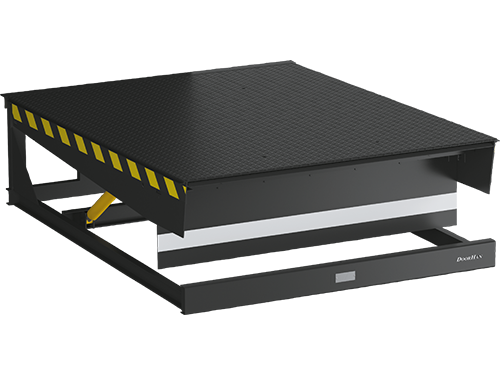

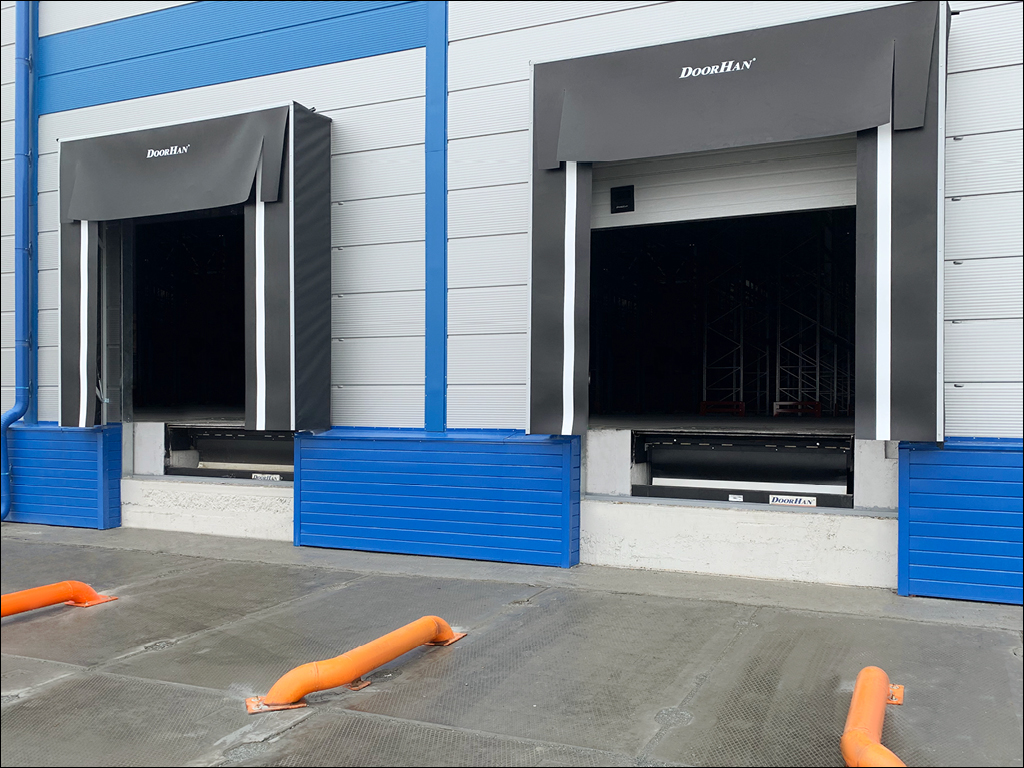

Электрогидравлическая платформа с выдвижной аппарелью серии DS используется в случаях, когда необходимо максимально точно позиционировать аппарель в кузове, а также при боковой загрузке автомобилей. Сегменты аппарели обеспечивают возможность работы с автомобилями, ширина которых меньше ширины платформы.

Характеристики

Параметр Показатель
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм 2 500, 3 000, 3 500, 4 000
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм 2 500, 3 000, 3 500
Ширина уравнительной платформы, мм 2 000, 2 200, 2 400

Цветовые решения

RAL 9005 (черный, стандартный цвет)
RAL 5005 (синий, стандартный цвет )
Нестандартный цвет по карте RAL (наценка)

Комплектация

Уравнительная платформа.
Соединение для блока управления.
Уплотнитель боковой.
Парковочный ассистент (модуль парковочный для перегрузочных систем, арт. 4299-169) является опциональным оборудованием для герметизатора проема и предназначен для оказания помощи при парковке грузового автотранспорта к доку. Кроме того, он выполняет роль дополнительной системы безопасности при проведении погрузочно-разгрузочных работ.
Кронштейн светофора перегрузочных систем предназначен для установки на боковой стене перегрузочного тамбура.

Дополнительная комплектация

Артикул «123-592». Блок управления DCUT-1 – базовый. Питание 380 В, 3 фазы. Управление платформой осуществляется по удержанию кнопки. Возврат в парковочное положение по удержанию кнопки. Блокировка платформы при закрытых воротах.
Артикул «123-593». Блок управления DCUT-2 – с расширенными функциями. Питание 380 В, 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей.
Артикул «123-594». Блок управления DCUT-3 – комплексное устройство для управления элементами перегрузочного дока. Питание 380 В, 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей. Управление приводом ворот. Управление надувным герметизатором.
Артикул «E3JK-DS3OM1». Сенсор фотоэлектрический предназначен для взаимной блокировки платформы и секционных ворот. При закрытых воротах датчик блокирует управление платформой, чтобы избежать повреждения ворот.
Артикул «1747-22». Индуктивный датчик положения аппарели устанавливается на уравнительную платформу для отслеживания положения аппарели.
Артикулы направляющих для колес: на анкерных болтах – «OE22», для бетонирования – «OE23», с установкой на анкерных болтах оцинкованные – «OE24», для бетонирования оцинкованные – «OE26». Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.
Ограждения устанавливаются внутри здания и предназначены для защиты стен здания от повреждения автопогрузчиком. Они обеспечивают правильное и безопасное движение автопогрузчика по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, кроме того они могут иметь произвольную форму и быть изготовлены по эскизам заказчика. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение (приобрести ограждения можно по индивидуальному запросу).
Артикул «OE01». Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика – от 100 до 159 мм. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.
Артикул «TL-LED». Светофор предназначен для обеспечения безопасного движения грузового автомобиля и погрузчика в момент подъезда/отъезда и во время погрузки. Может быть подключен к блокам управления серий DCUH-2, DCUH-3.
Артикул «OE.DH120». Кронштейн светофора перегрузочных систем предназначен для установки на боковой стене перегрузочного тамбура.
Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует за движениями грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и датчика парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BS500х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 500 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Металлический корпус на бампере служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
Артикул «OE.DL010». Светодиодный светильник с кронштейном для освещения дока.
«Зимний пакет» включает в себя гидростанцию с подогревом (опцию можно выбрать при оформлении заказа в помощнике). Позволяет использовать платформу при температурах до -30 °С.
Артикул «DLSH11». Шторка для ниши под гидроборт (единица измерения – п/м).

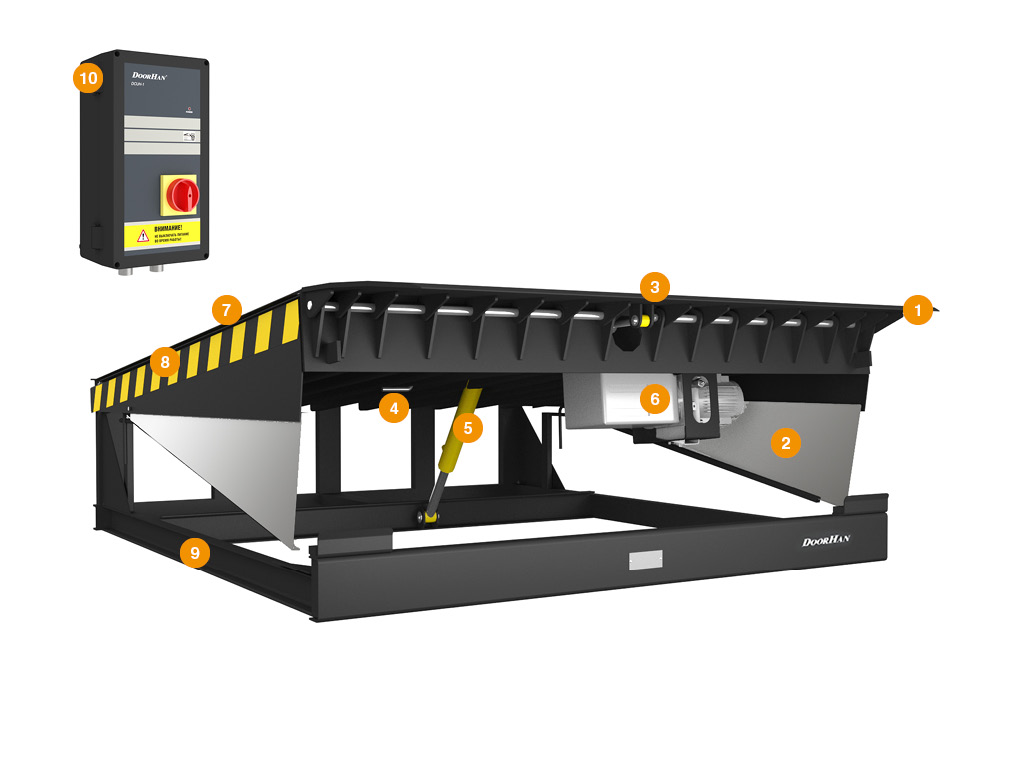

Конструкция

1. ПВХ-шторка фронтальная
2. Аппарель
3. Цилиндр аппарели
4. Подъемный цилиндр
5. Гидравлический насос
6. Крышка платформы
7. Ферма
8. Сигнальная желто-черная полоса
9. Блок управления

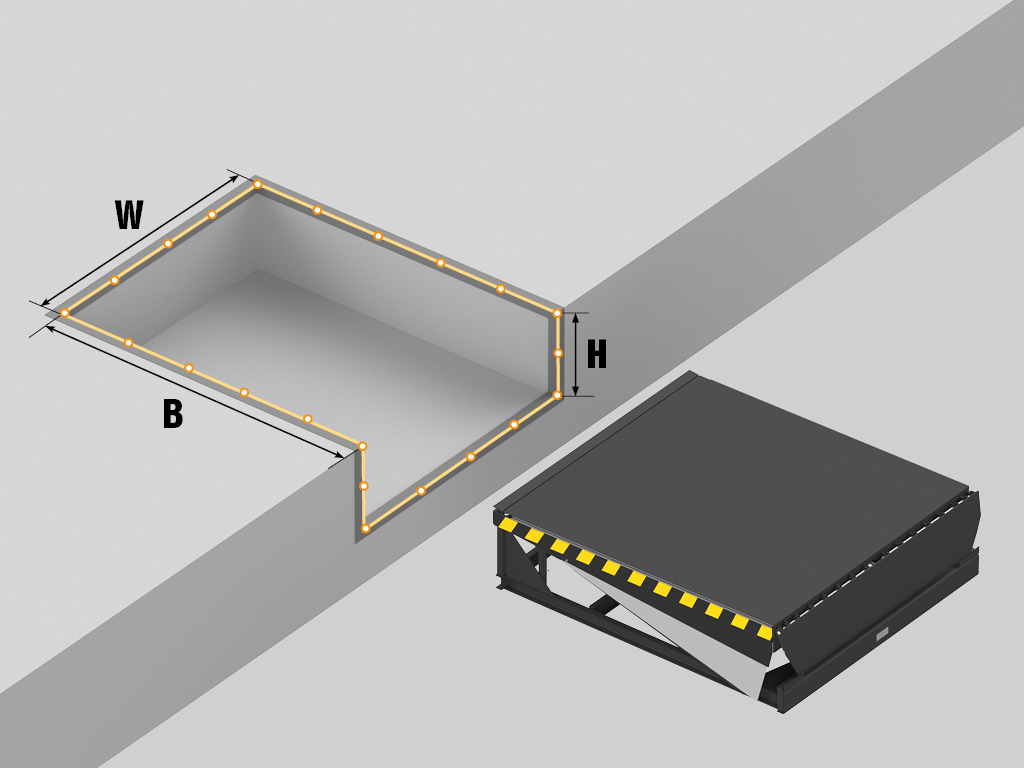

Подготовка объекта

W – ширина приямка.

H – высота приямка.

B – глубина приямка.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Подготовка приямка. Приямок для платформы готовится строго в соответствии с чертежами, которые предоставляет изготовитель.

Способы монтажа

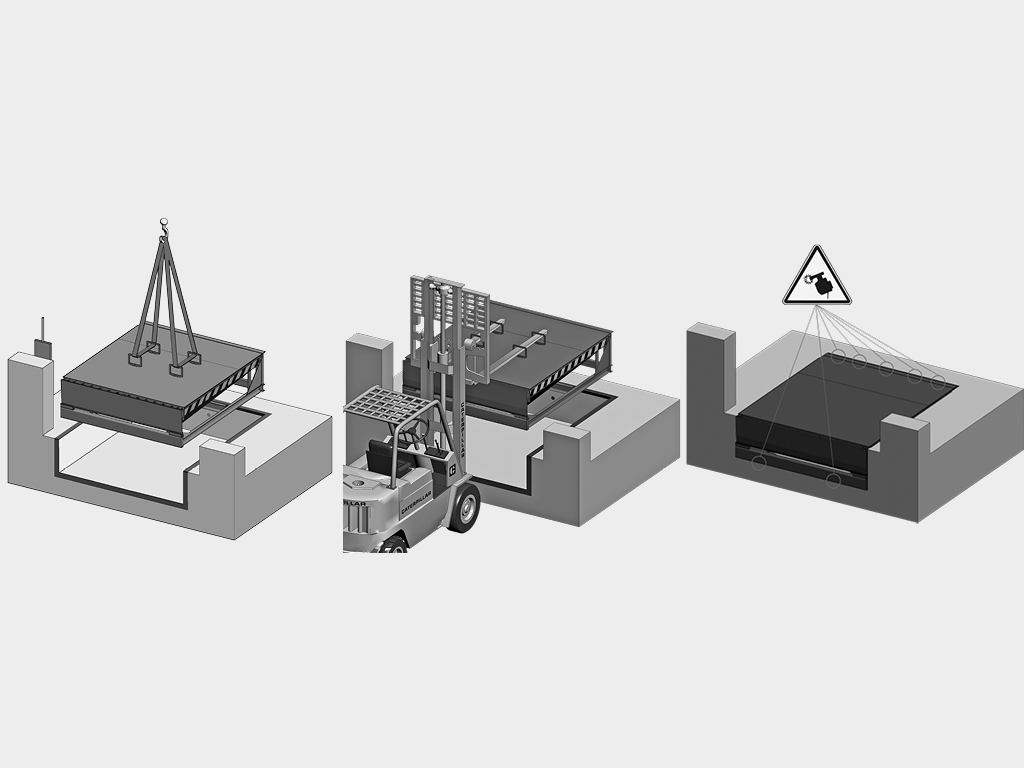

Встроенный монтаж.

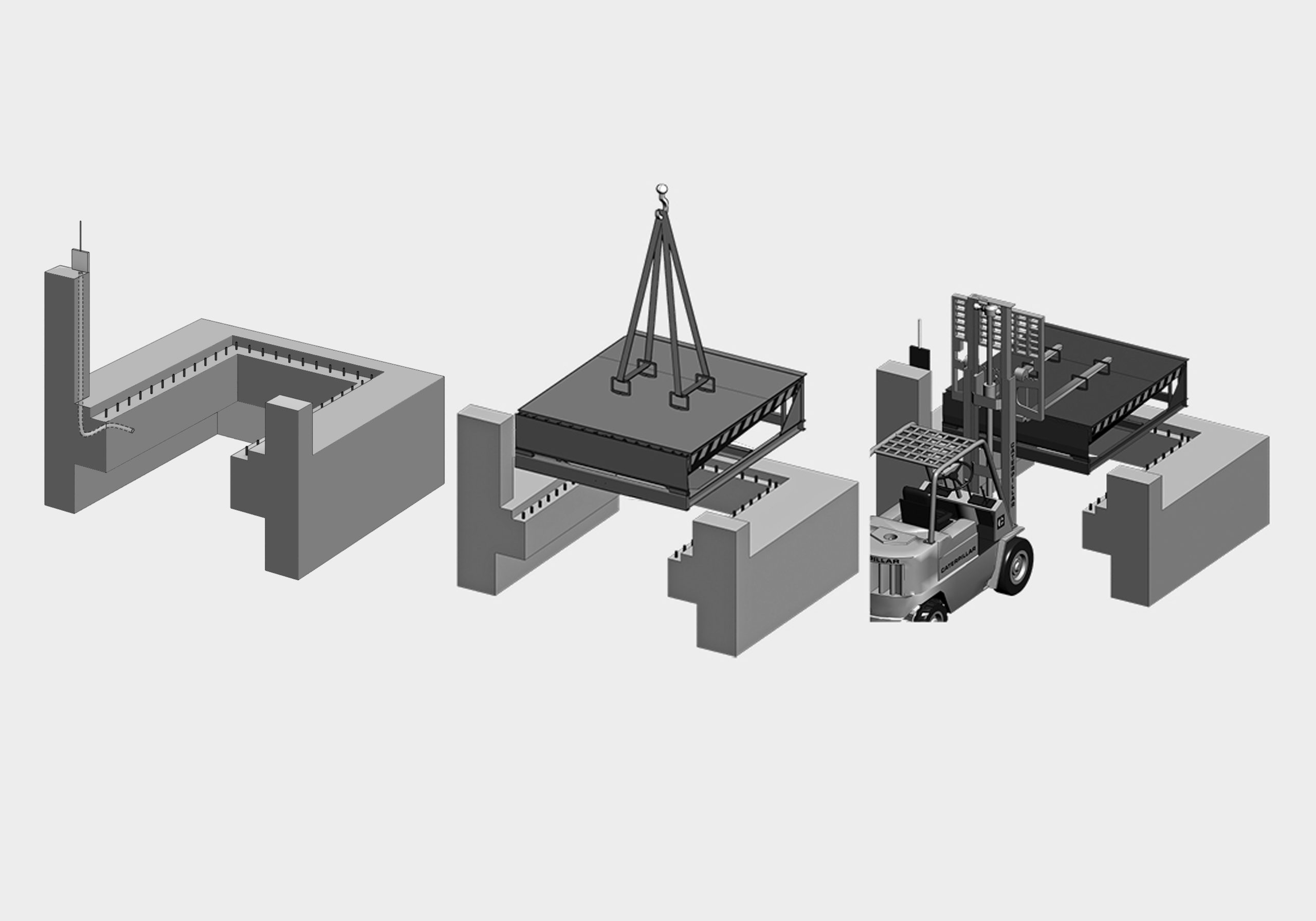

Подвесной монтаж.

Технические характеристики

Параметр Значение Примечание
Длина, мм 2 500, 3 000, 3 500, 4 000
Вес изделия, кг 1 000, 1 100, 1 200, 1 350
Допустимая нагрузка, кг (кН) 6 000 (60), 10 000 (100)
Максимальная точечная нагрузка, Н/мм² 1,3 Верхний лист 8 мм
Максимальная точечная нагрузка, Н/мм² 6,5 Верхний лист 10 мм
Мощность, Вт 1 100 Электропривод гидравлического насоса
Напряжение питания, В 380, 3 фазы
Напряжение питания, В 24 Напряжение управления
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa 2
Толщина слоя краски не менее, мкм 60
Диапазон рабочих температур, °С -20...+50 От -20 до -30 только при наличии опции «зимний пакет»
Количество подъемных цилиндров, шт 2
Рабочая жидкость Katana Sutorimu SHV 32 Или аналогичная

Условия эксплуатации продукции

1. Для обеспечения надежной и бесперебойной работы уравнительной платформы рекомендуется регулярно проводить ее технический осмотр и обслуживание.
2. Во время управления уравнительной платформой следите, чтобы в зоне работы не находились люди и грузы.
3. Во время работы уравнительной платформы, ворота должны быть полностью открыты.
4. Убедитесь, что автомобиль припарковался в правильном положении. При наличии риска движения автомобиля, зафиксируйте колеса при помощи стопоров колес.
5. Перед погрузкой/разгрузкой убедитесь, что аппарель по всей ширине лежит в кузове автомобиля. Минимальное расстояние захода аппарели в кузов автомобиля – 100 мм.
6. Блок управления должен располагаться таким образом, чтобы оператор всегда мог контролировать процесс погрузки/разгрузки.
7. Для стандартных погрузчиков c надувными колесами допускается использование уравнительных платформ с точечной нагрузкой 1,3 Н/мм².
8. Для погрузочной техники, имеющей высокую точечную нагрузку, такой как электрические штабелеры/перевозчики поддонов/ричтраки/сборщики заказов на полиуретановых колесах, обязательно использование платформ с точечной нагрузкой 6,5 Н/мм².

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности уравнительной платформы с выдвижной аппарелью производства концерна DoorHan на срок 2 года для розничных и дилерских заказов с момента приобретения.

Дополнительное описание

1. Оборудование для подъема и монтажа:
- вилочный погрузчик (минимальная грузоподъемность – 35 кН, длина вил – не менее 2 000 мм);
- подъемный кран (минимальная грузоподъемность – 20 кН).
2. Оборудование для установки:
- сварочный аппарат (5–200 А) или аналогичный;
- электроды для сварки 3 мм.

Документация

.pdfПлатформа уравнительная с выдвижной аппарелью .pdfБлок управления DCUT-1 для платформы уравнительной с выдвижной аппарелью .pdfБлок управления DCUT-2,3 для платформы уравнительной с выдвижной аппарелью
