Описание

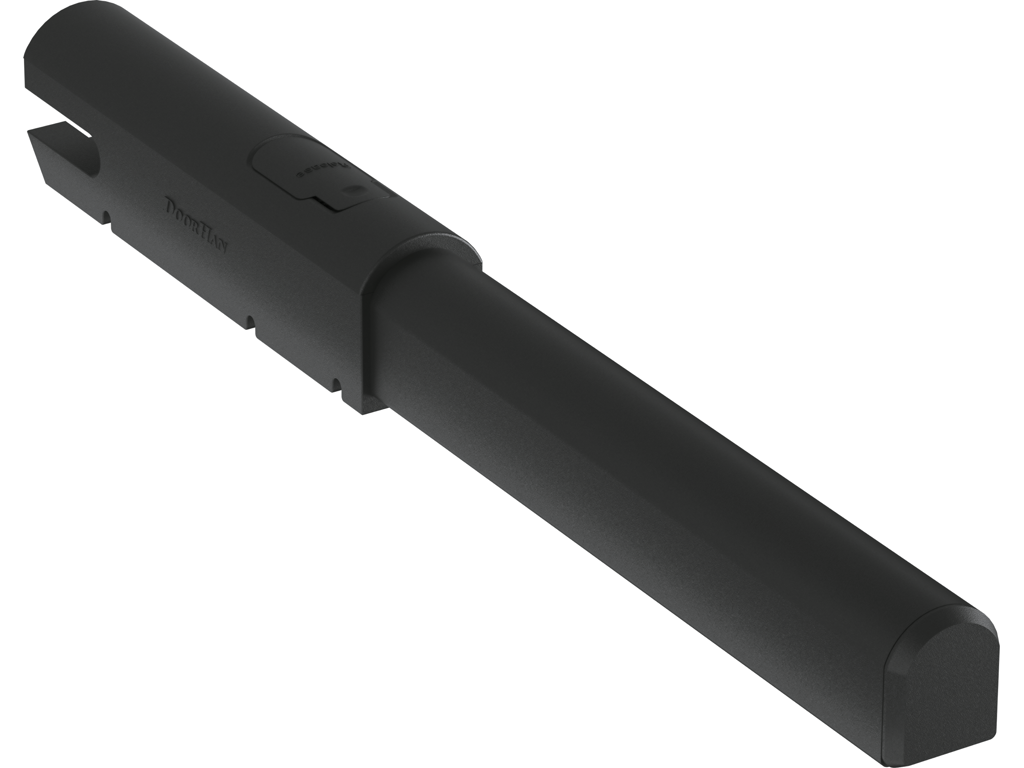

Электромеханические приводы SWING-3000PRO и SWING-5000PRO предназначены для автоматизации калиток, бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимущественной особенностью данных приводов является возможность их установки на узкие столбы.

Зона применения

Распашные ворота всех типов
Распашные ворота и калитки

Дизайн

Мехaнизм расцепления
Высокопрочный алюминиевый сплав
Защита от негативных воздействий окружающей среды

Комплектация

Два электропривода, блок упрaвления в корпусе, крепежные элементы, ключ расцепителя.

Дополнительная комплектация

GSM-модуль предназначен для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
WI-FI-модуль предназначен для беспроводного управления (выработки сигнала управления NO) электроприводами.
Антенна ANTENA-433 для усиления сигнала. Используется при наличии препятствий между приемником и передатчиком.
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством
Беспроводная кнопка управления COMMAND-433 предназначена для дистанционного управления двумя автоматическими устройствами.
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
Домофон с функцией выидеовызова DOMO7 для управления калиткой и воротами.
Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом
Ключ-кнопка KEYSWITCH_N используется для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
Кодовая клавиатура KEYPAD преднaзначена для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
Комплект электромеханического замка накладного типа DH-LOCK-KIT для калиток.
Пульт TRANSMITTER 2-PRO-BLACK предназначен для дистанционного упрaвления двумя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK предназначен для дистанционного управления четырьмя автоматическими устройствами.
Пульты TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK предназначены для дистанционного управления всеми видами автоматики DoorHan
Сигнальная светодиодная лампа с антенной LAMP-PRO предназначена для оповещения о движении ворот.
Сирена SIRENA предназнaчена для звукового оповещения о движении ворот.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
Цветные пульты TRANSMITTER 4-COLOR предназначены для дистанционного управления четырьмя автоматическими устройствами.

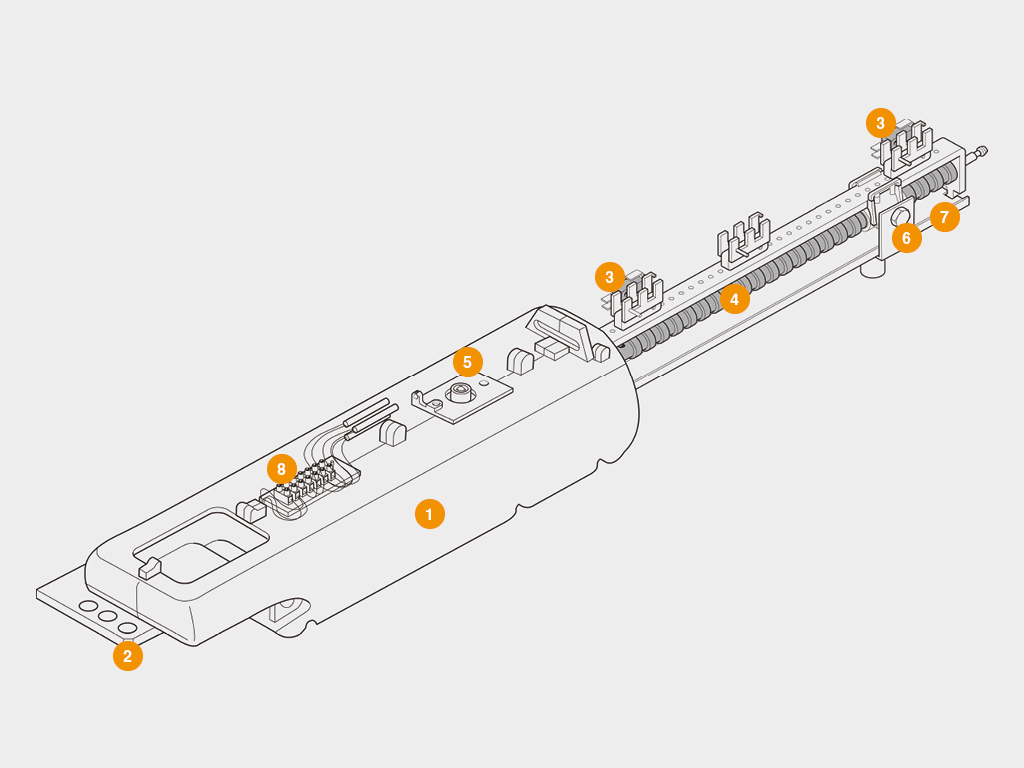

Конструкция

1. Привод
2. Кронштейн крепления
3. Концевой выключaтель
4. Ходовой винт
5. Узел расцепления
6. Ходовая гайка с кронштейном
7. Защитный кожух
8. Клеммы подключения

Способы монтажа

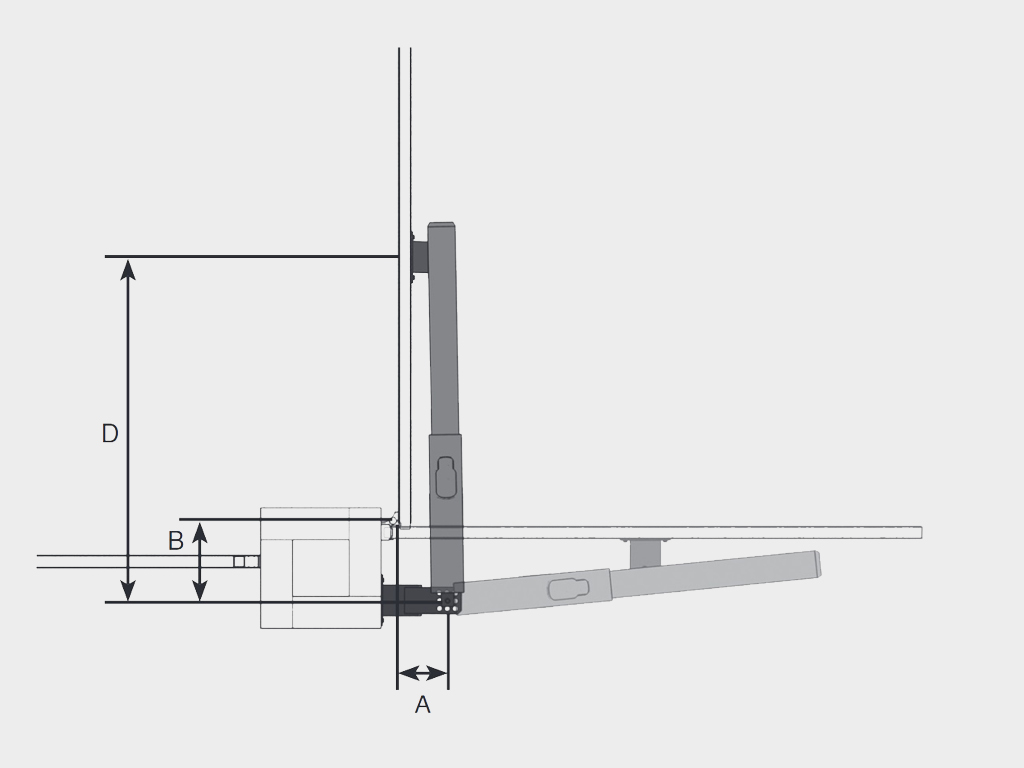

Устанавливается с помощью кронштейнов на створки ворот с открыванием внутрь

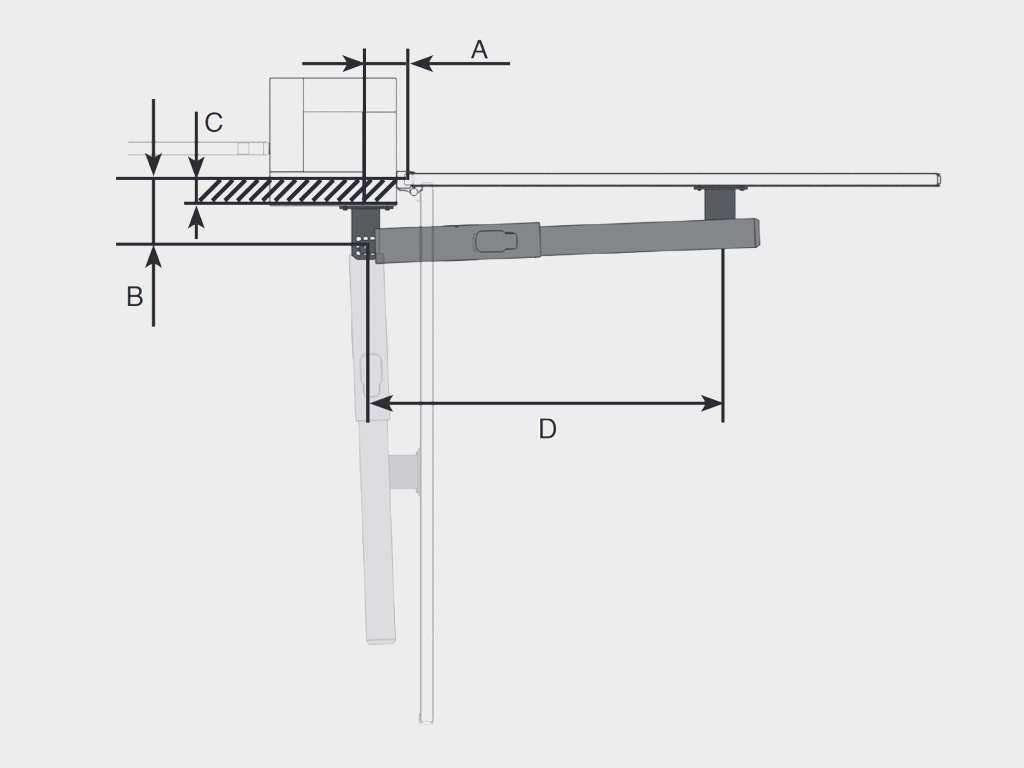

Устaнавливается с помощью кронштейнов на створки ворот с открыванием наружу

Технические характеристики

Параметр Значение Примечание
Максимальная длина створки, м 3; 5 В зависимости от модели
Напряжение питания, В 220–240
Максимальный вес створки, кг. 400; 500 В зависимости от модели
Мощность, Вт 150
Диапазон рабочих температур, °С -40...+55
Скорость открывания проёма ворот, м/мин 0,9
Класс защиты IP 54
Интенсивность использования, % 50 При температуре t = 20 °С

Условия эксплуатации продукции

1. Перед установкой привода нужно убедиться в том, что ворота работают плавно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Необходимо использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в рaсцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гaрантии

Дополнительное описание

Встроенные концевые выключатели позволяют не устанавливать наружные механические упоры на ворота.
Надежность и долговечность работы привода обеспечивается планетарным редуктором с высоким КПД.
На случай отсутствия электричества в приводе установлен расцепитель, что позволяет открыть ворота вручную.
Передовые конструктивные решения и материалы позволяют использовать привод в широком диапазоне температур.

Документация

.pdfРуководство по монтажу и эксплуатации .pdfПредупреждения и рекомендации по монтажу, технике безопасности и обслуживанию автоматики
