Описание

Панорамные секционные ворота серии ISD02 полностью или частично состоят из панорамных панелей, благодаря чему являются идеальным вариантом для установки в зданиях с остекленными фасадами, например, в автомобильных салонах.
Изготовление панорамных панелей из алюминиевых профилей обеспечивает их прочность, а для повышения энергосберегающих и термоизоляционных свойств ворот рекомендуется комбинировать панорамные и сэндвич-панели, а также использовать алюминиевые профили T-bridge, которые оснащены термовставкой из полиамида.

Характеристики

Параметр Показатель
Высота проема, мм 2 000–6 000
Ширина проема, мм 2 000–6 100
Притолока, мм От 150
Пристенки, мм От 120
Высота светового проема ячеек, мм 370–720
Ширина светового проема ячеек, мм Не более 3 000

Панорамные панели

Панорамная панель с сиcтемой профилей T-bridge (с терморазрывом)
Панорамная панель с однокамерным стеклопакетом
Панорамная панель с однослойным стеклом
Панорамная панель с алюминиевым перфорированным листом

Варианты исполнения полотна

Стандартное остекление
Сплошное остекление
Комбинированное полотно из панорамных и сэндвич-панелей

Дизайн

Доска
Горизонтальная полоса
Широкая центральная полоса
Волна
Горизонтальная полоса (внутренняя сторона панели)

Цветовые решения

RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 1014 (бежевый)
RAL 6005 (зеленый)
RAL 5005 (синий) RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 3000 (красный)
RAL 3005 (бордовый)
RAL 8017 (коричнево-красный)
Золотой дуб (наценка) Венге (наценка)
Венге (наценка)
Нестандартный цвет по карте RAL (наценка)

Комплектация

Полотно из панорамных панелей. В качестве остекления используется небьющийся, ударопрочный поликарбонат. Это единственный на российском рынке надежный материал.
Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает аварийное падение полотна ворот.
Устройство защиты от обрыва пружины блокирует вал, что предотвращает аварийное падение полотна ворот.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Эргономичная ручка позволяет легко и удобно открывать ворота.

Дополнительная комплектация

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.
Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Панели из алюминиевых профилей T-bridge (опция) с термовставкой из полиамида повышают энергоэффективность ворот и предотвращают промерзание профилей.
Использование в качестве заполнения перфорированного алюминиевого листа — стильное и практичное решение с созданием барьера ограниченной видимости.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.
Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).
Полностью обновлена система опорных кронштейнов торсионного механизма, что позволило существенно облегчить процесс монтажа: - удобная установка торсионного механизма в сборе и легкая фиксация подшипников на заранее установленных на выносной трубе кронштейнах; - крепление устройств защиты от разрыва пружин производится напрямую к опорному кронштейну, без использования переходников; - новая система предполагает фиксацию кронштейна охватывающей скобой, что позволяет изменять положение опорных кронштейнов в процессе монтажа.
Новая система изготовления стеклопакетов панорамных панелей на базе уникального дистанционного профиля, обеспечивающего полную герметизацию.
Новая система сборки панорамного щита — единые верхние и нижние профили. Замещают собой сборочную пару — верхний (нижний) профиль панорамной панели и верхний (нижний) профиль полотна.
Новая ручка для подъема полотна ворот упрощает монтаж, так как не требует фрезеровок, предусматривает крепление на саморезы.

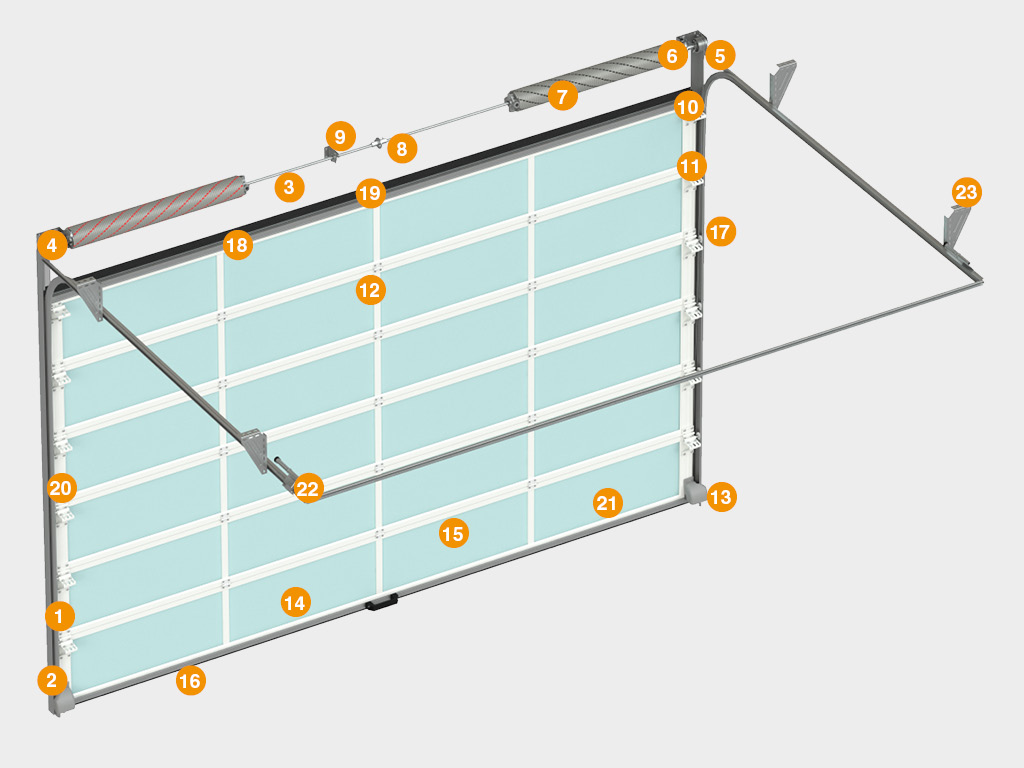

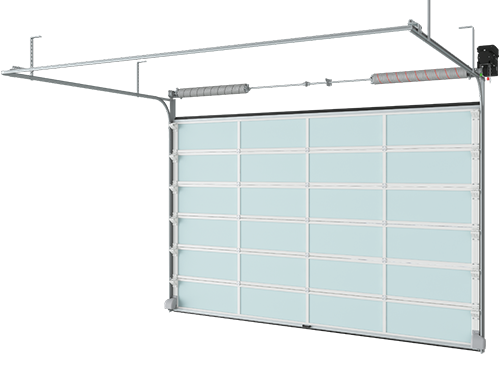

Конструкция

  1. Вертикальная направляющая
  2. Угловая стойка
  3. Вал цилиндрический
  4. Устройство защиты от обрыва пружины
  5. Барабан
  6. П-образный кронштейн
  7. Балансирующий пружинный механизм (торсионная пружина)
  8. Муфта соединительная
  9. Внутренний опорный кронштейн
  10. Верхняя опора с держателем ролика
  11. Боковая опора с держателем ролика
  12. Внутренняя петля
  13. Устройство защиты от разрыва троса
  14. Нижний профиль
  15. Панорамная панель
  16. Нижний уплотнитель
  17. Уплотнитель боковой
  18. Верхний профиль
  19. Верхний уплотнитель
  20. Боковая крышка с отверстиями для крепления
  21. Светопрозрачное ударопрочное заполнение панели
  22. Пружинный амортизатор
  23. Кронштейн крепления к потолку

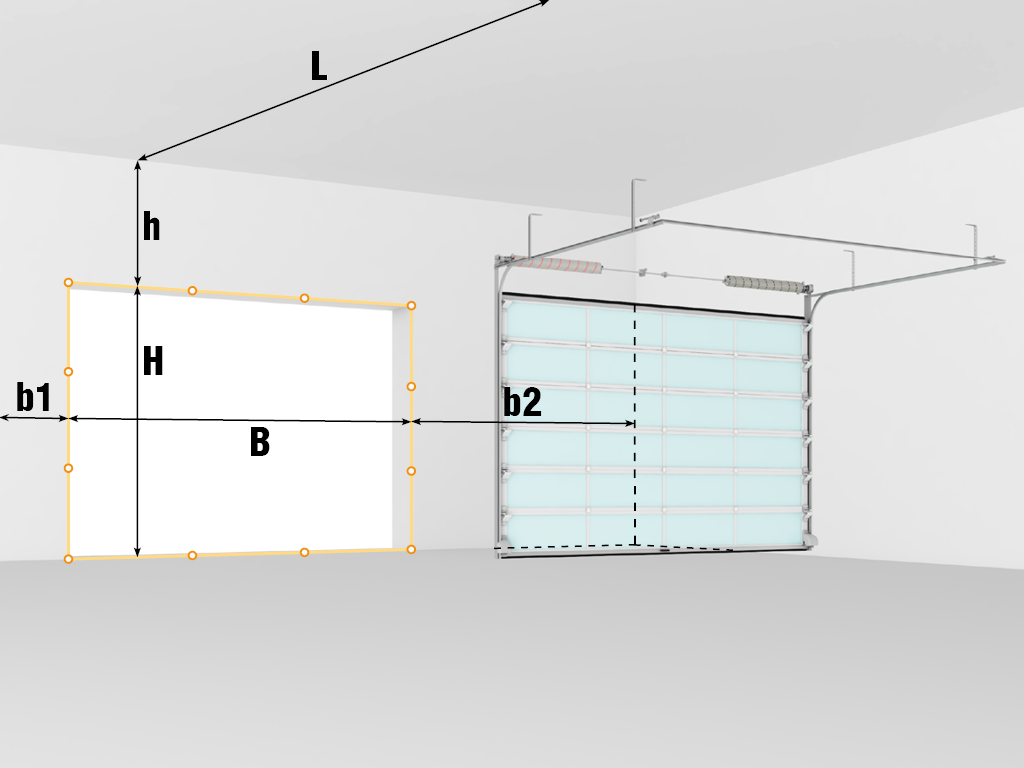

Подготовка объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого до правого края проема).

h — притолока (расстояние от верха проема до потолка) от 150 мм.

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

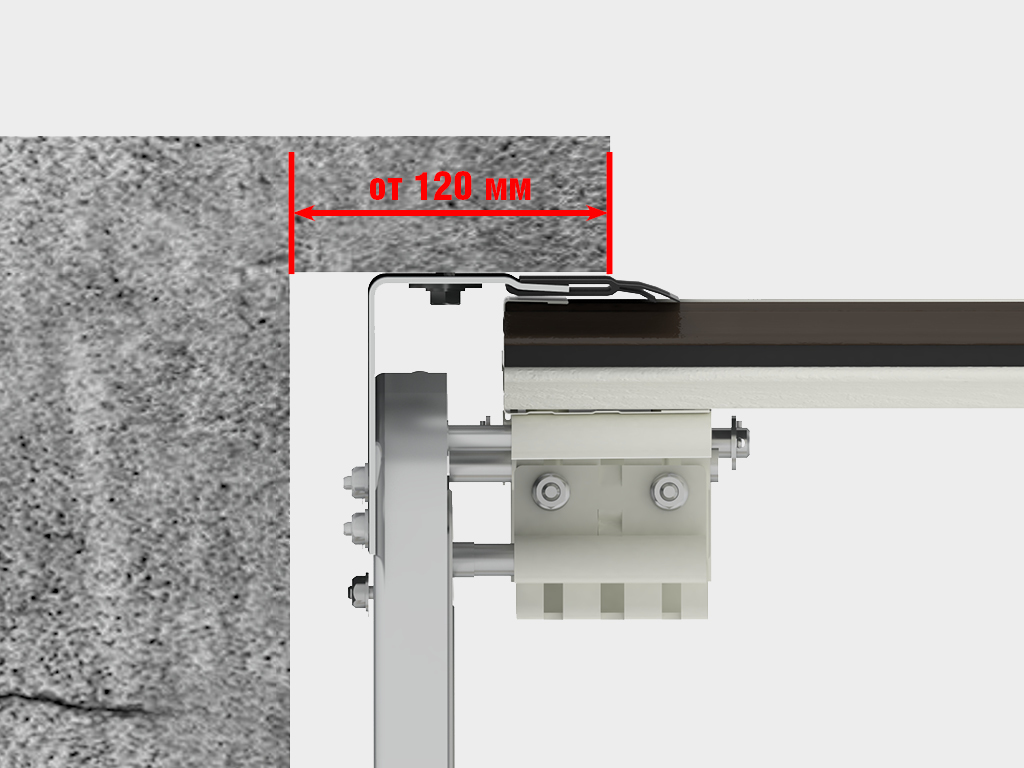

Способы монтажа

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Технические характеристики

Параметр Значение Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174) 0,4 (В) Точное значение зависит от размера ворот
Безотказность, количество циклов открывания-закрывания, не менее Безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Вес полотна ворот, кг/м² 14,5 Точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Усилие ручного открывания и закрывания, Н, не более 260

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки при открывании и закрывании ворот запрещаются.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода это может привести к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.

Гарантийные обязательства

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.

Дополнительное описание

Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

Документация

.pdfИнструкция по монтажу секционных ворот ISD .pdfИнструкция по монтажу секционных ворот со стандартным и высоким типами подъема

Ответьте на несколько вопросов
и забронируйте скидку 20%

Шаг 1 из 4

Укажите размеры проема

Нужна ли автоматика?

Нужен привод, хочу открывать и закрывать ворота пультом

Буду открывать и закрывать ворота вручную

Посчитайте оба варианта с автоматикой и без

Требуется ли установка ворот?

Ворота под ключ (с монтажом)

Установлю самостоятельно

Оставьте контакты для расчета стоимости

Остались вопросы по панорамным секционным воротам?

Валерий Пешко

Консультант компании ООО "Винсера"

Оставить заявку Или позвоните +375 29 386 55 55

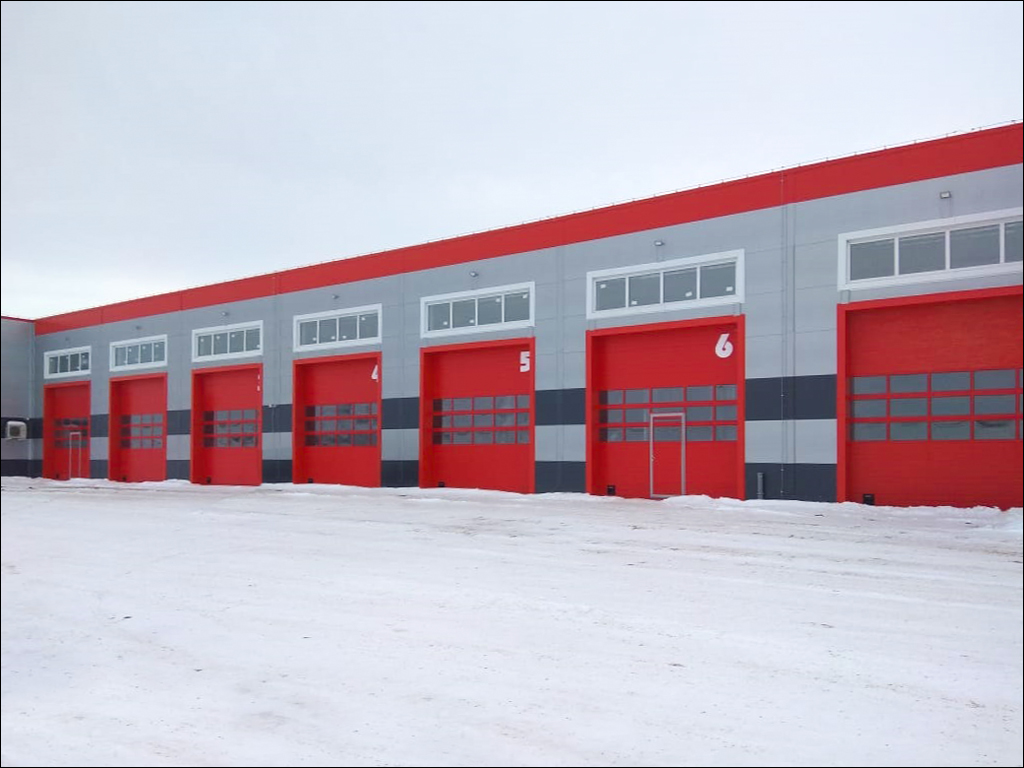

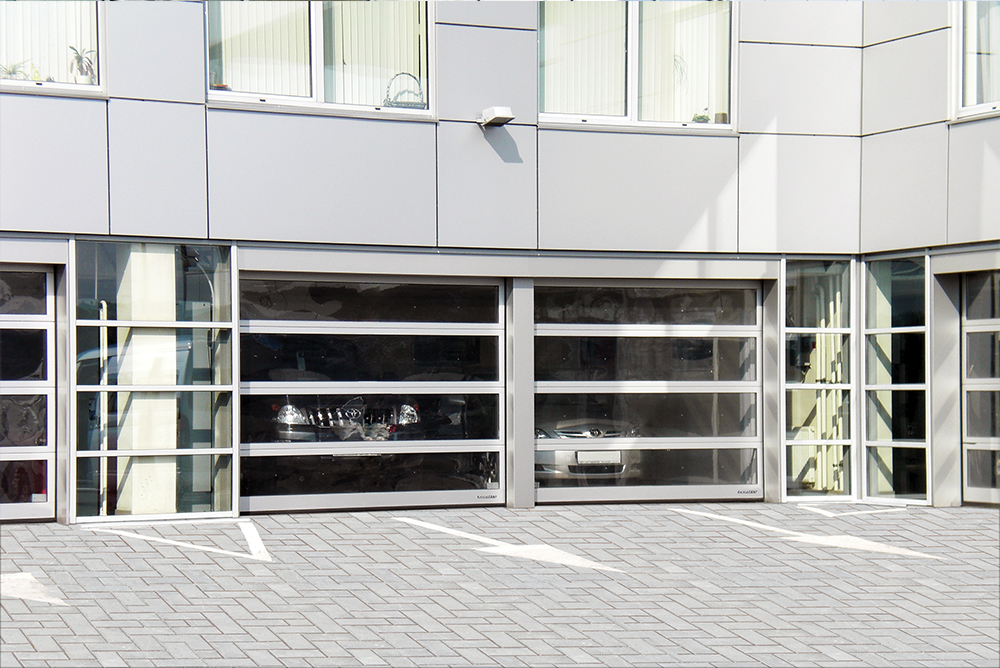

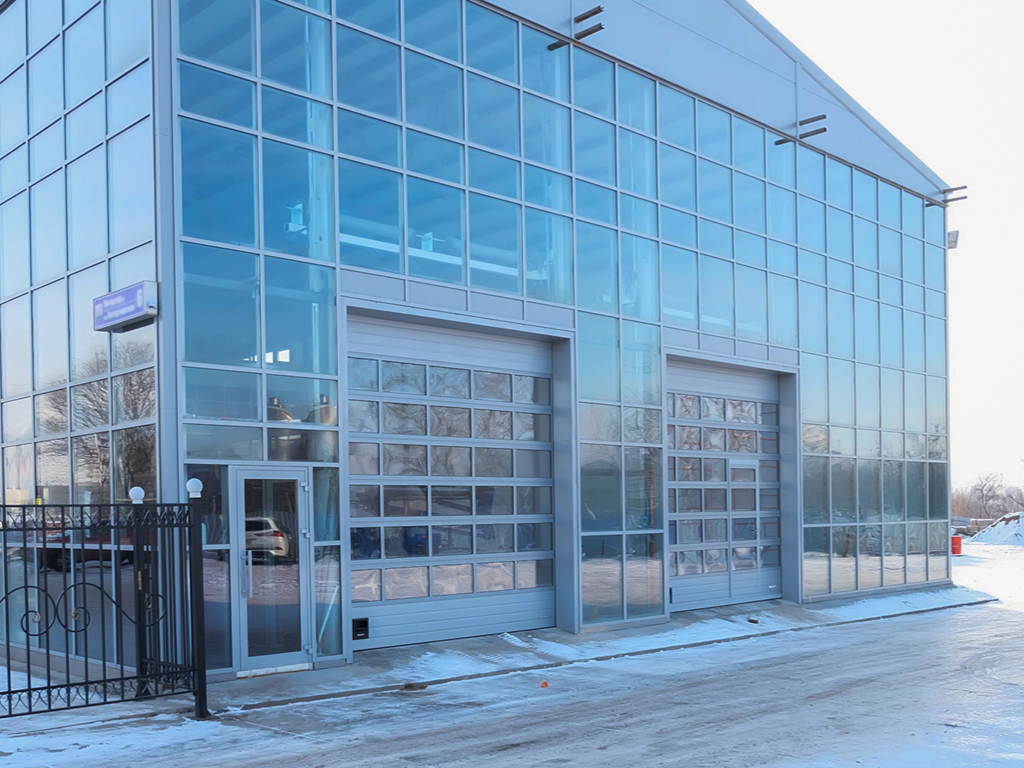

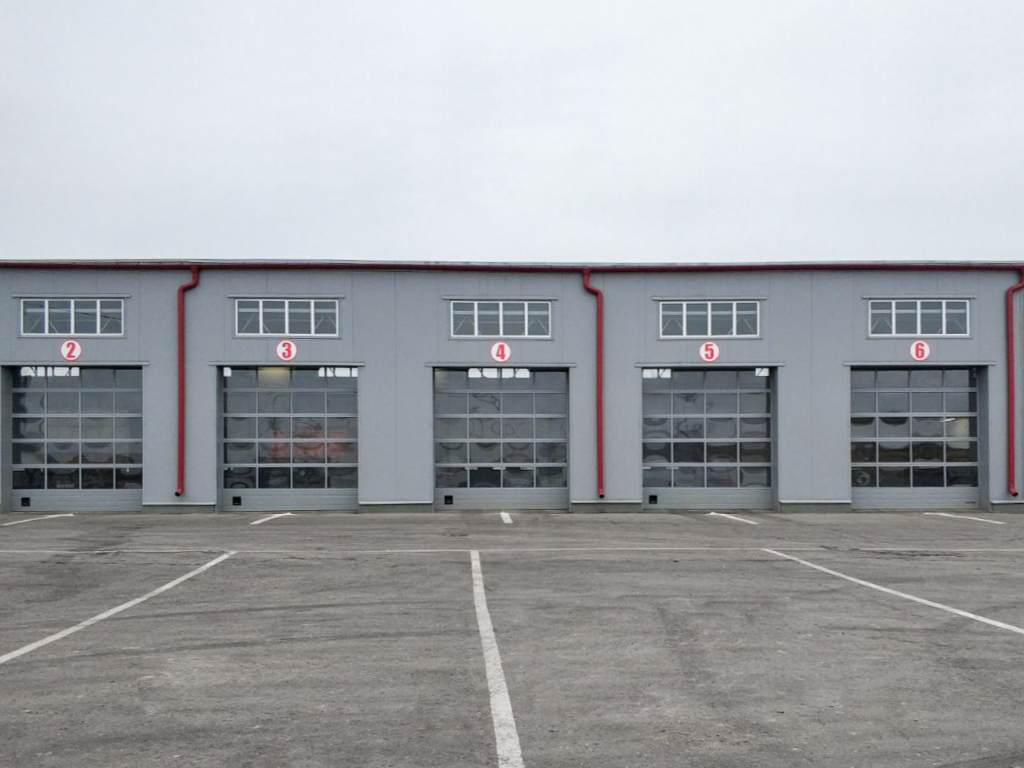

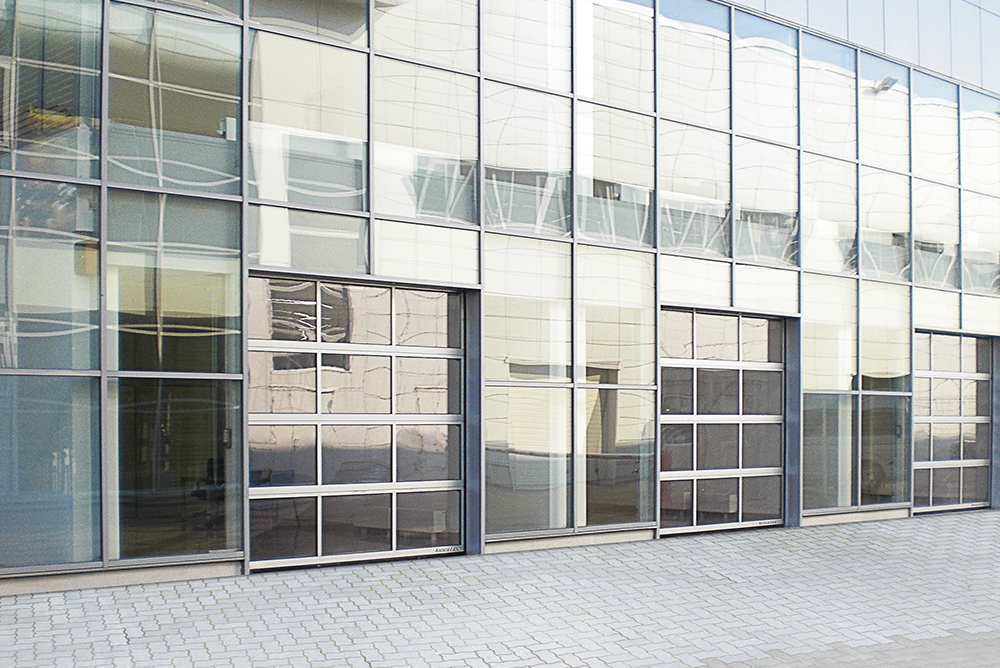

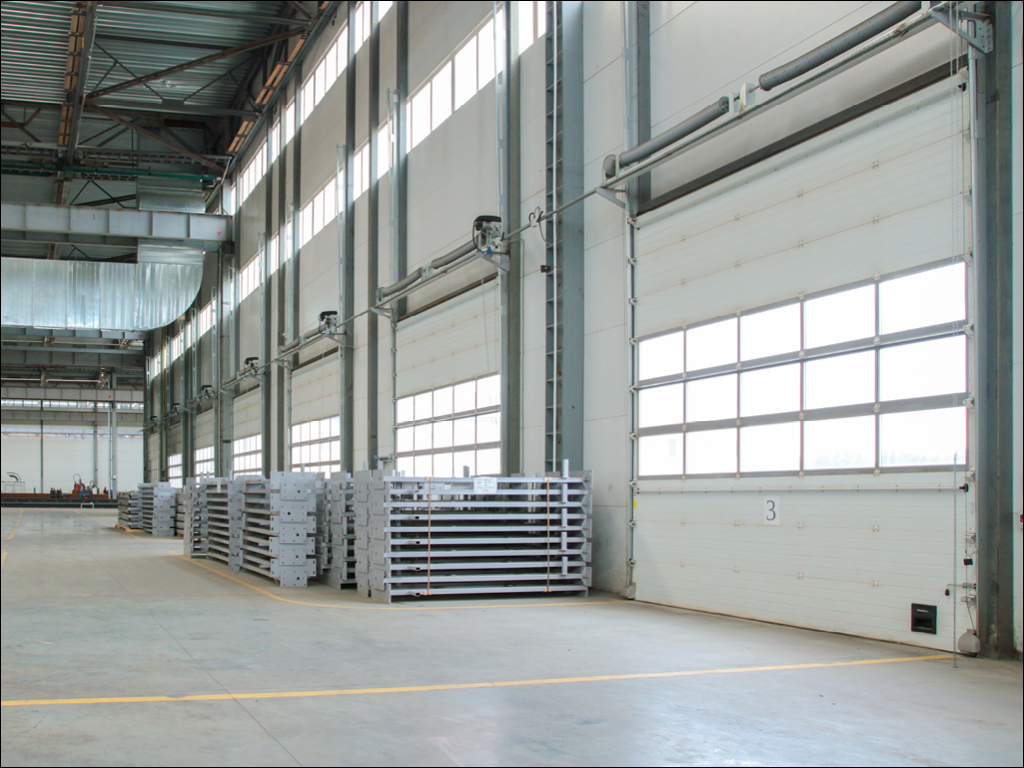

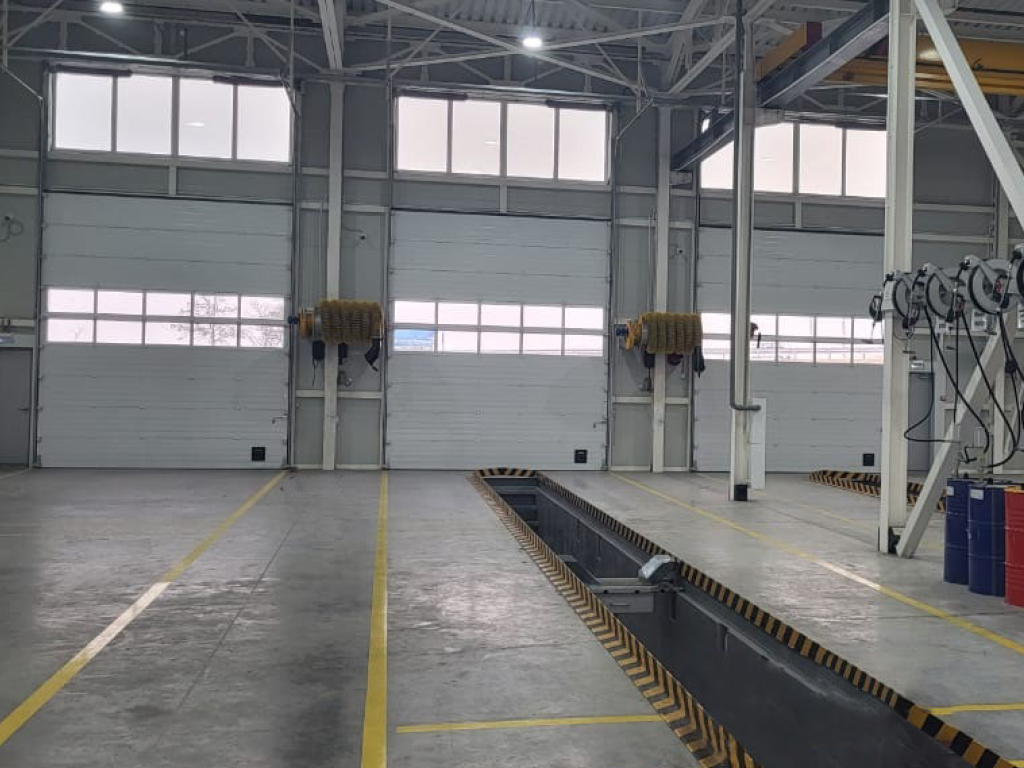

Примеры использования панорамных секционных ворот
