Описание

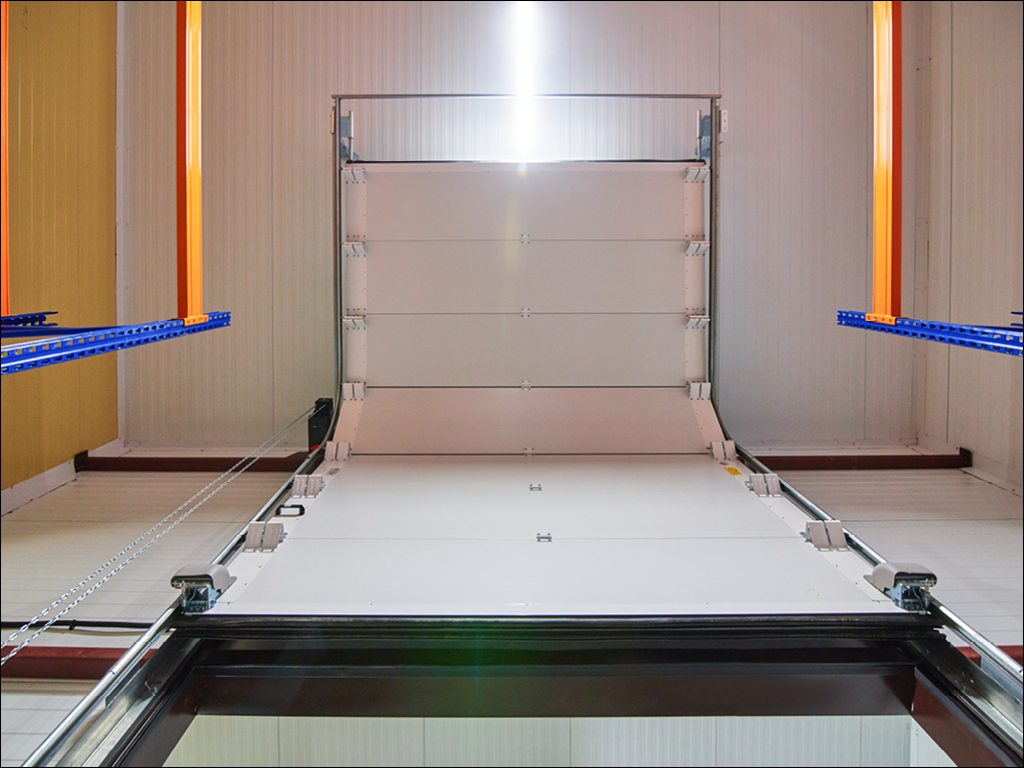

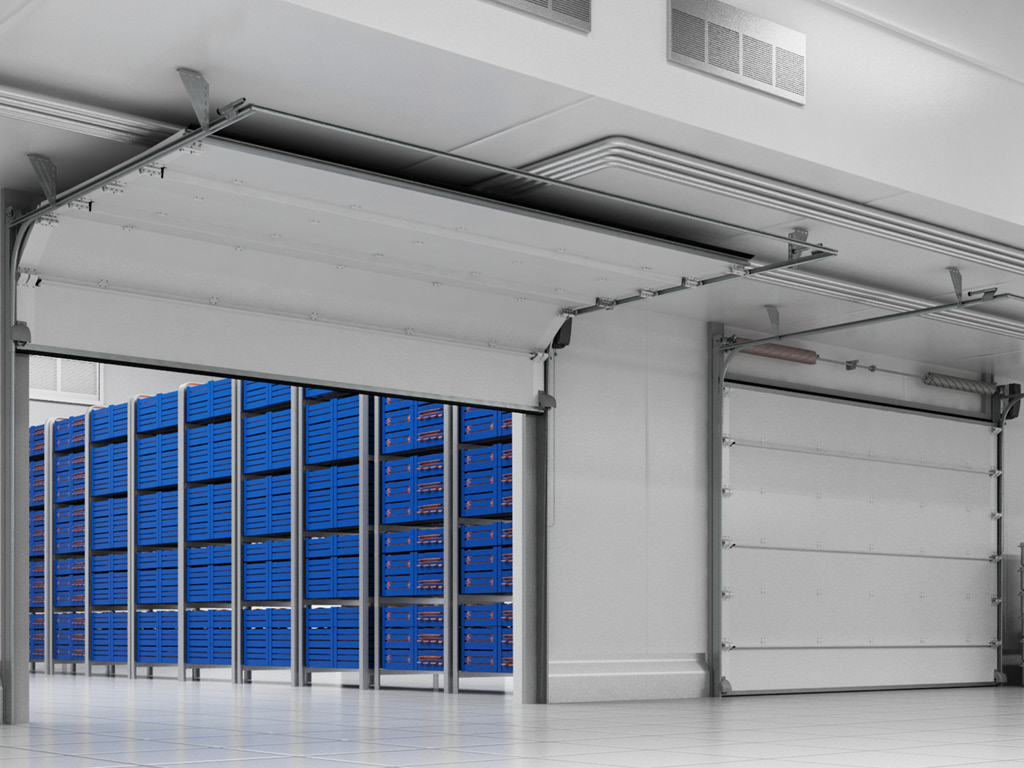

Секционные ворота ISD THERMALPRO устанавливаются в помещениях, оборудованных холодильными или морозильными установками. Герметично изолируя пространства с большими перепадами температур, они позволяют поддерживать созданный в помещении микроклимат и снижать теплопотери.

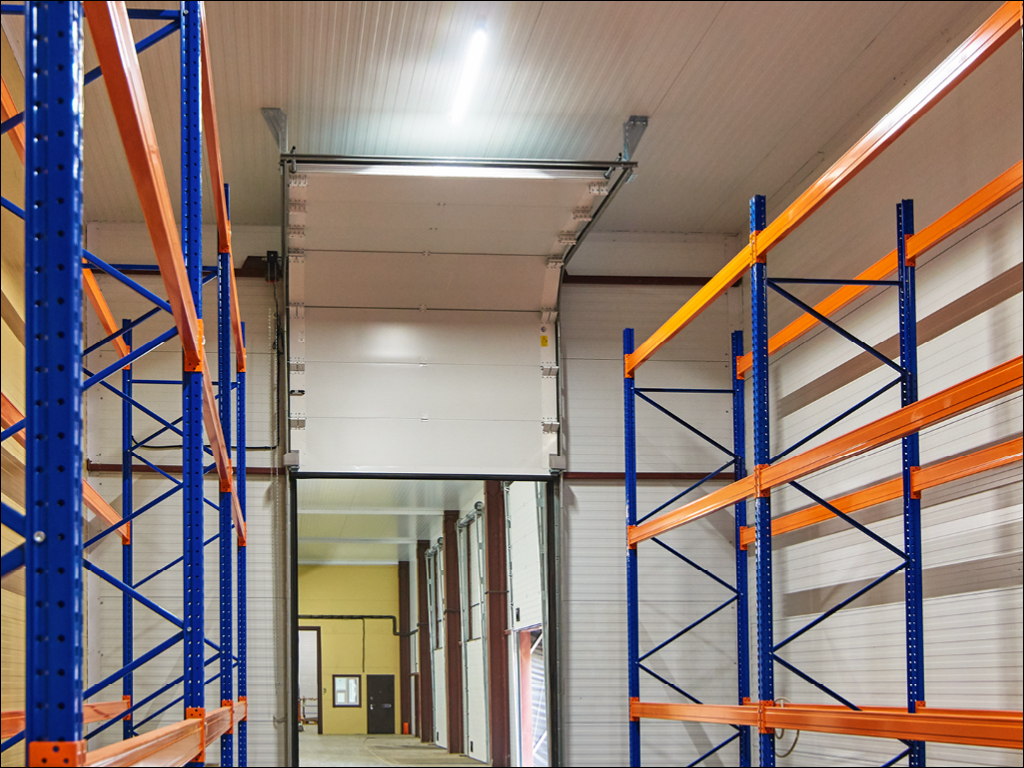

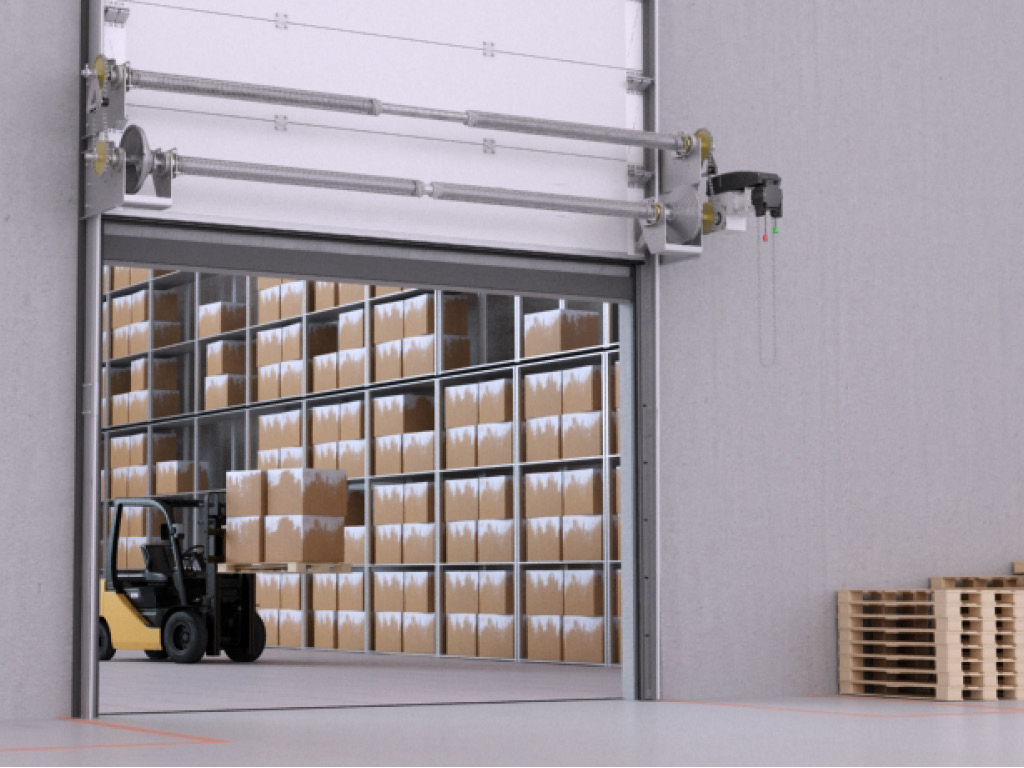

Такие ворота находят применение на производственных предприятиях пищевой промышленности, в складских комплексах и сбытовых организациях. Многообразие типов подъема позволяет обеспечивать замкнутость контура охлаждения на проемах различных конфигураций.

Характеристики

Параметр Показатель
Высота проема, мм от 2 000 до 5 000
Ширина проема, мм от 2 000 до 6 000
Притолока, мм от 150
Пристенки, мм от 120; с опцией обогреваемый контур — от 150


Дизайн

Горизонтальные полосы

Цветовые решения

RAL 9003 белый

Комплектация

Полотно из сэндвич-панели толщиной 80 мм с пенополиуретановым наполнителем высокой плотности. Листы панели термически разделены вставкой энергофлексового уплотнителя, который препятствует промерзанию стыка панелей.
Верхний алюминиевый профиль с терморазделением препятствует образованию конденсата и наледи в верхней части полотна ворот. Верхний уплотнитель сохраняет свою эластичность при отрицательных температурах и обеспечивает надежную герметизацию проема.
Нижний алюминиевый профиль сохраняет терморазделение сэндвич-панели. Двойной уплотнитель нивелирует неровности пола, обеспечивает хорошую герметизацию. Греющий провод устанавливается в нижний уплотнитель при выборе опции «обогреваемый контур проема».
Двойная система уплотнения проема: боковой двухлепестковый уплотнитель установлен между полотном и угловой стойкой, внешний двухлепестковый контур уплотнения — между проемом и щитом. Проем уплотняется четырьмя уплотнителями одновременно, дополнительные воздушные камеры обеспечивают максимально надежную герметизацию.
Системы направляющих из стали толщиной 2 мм — надежное решение, обладающее повышенным запасом прочности.
Пружинный механизм на торсионных пружинах, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот.
Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Дополнительная комплектация

Система обогрева контура проема представляет собой силовой каркас, выполненный из алюминиевого профиля, внутри которого размещается греющий ПЭН-провод, что позволяет избежать примерзания полотна ворот к проему. Помимо этого по нижней кромке полотна ворот также пускается греющий кабель. Таким образом получается замкнутый греющий контур по всему периметру проема.
Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема/опускания полотна ворот вручную.
Пружинный механизм на торсионных пружинах, рассчитанный на ресурс до 100 000 циклов.
Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.
Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

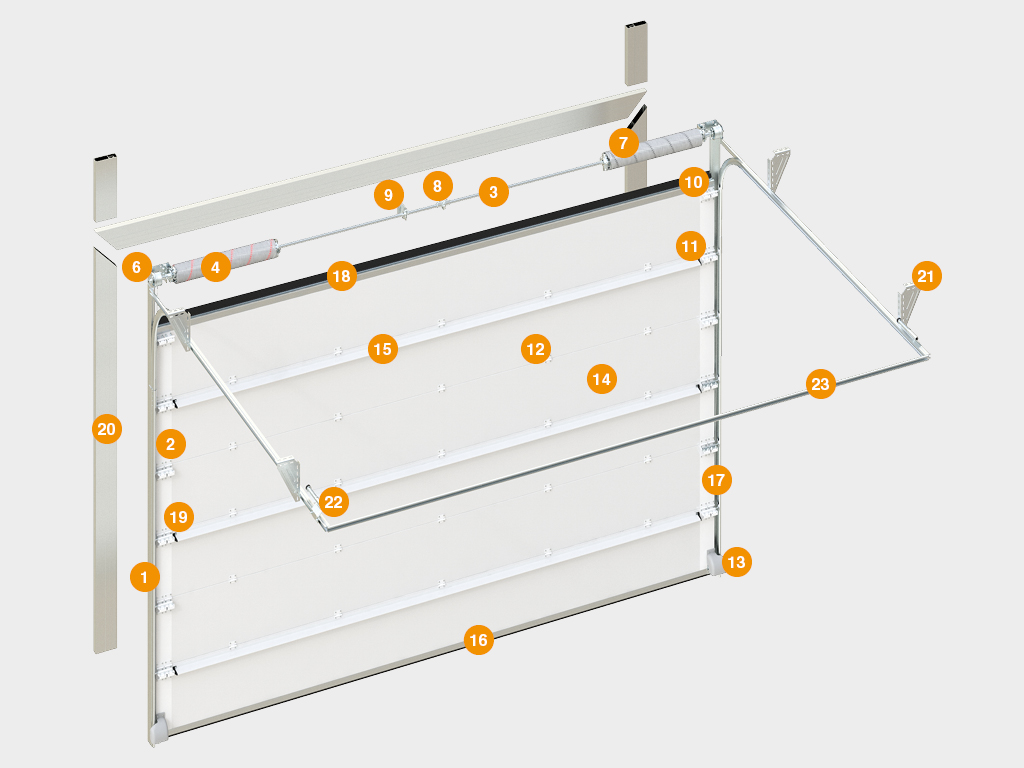

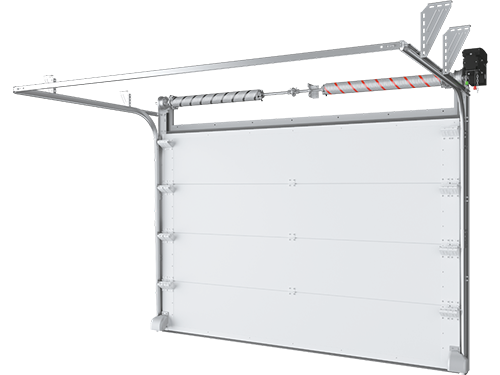

Конструкция

  1. Угловая стойка
  2. Вертикальная направляющая
  3. Вал цилиндрический
  4. Устройство защиты от обрыва пружины
  5. Барабан
  6. П-образный кронштейн
  7. Балансирующий пружинный механизм (торсионная пружина)
  8. Муфта соединительная
  9. Внутренний опорный кронштейн
  10. Верхняя опора с держателем ролика
  11. Боковая опора с держателем ролика
  12. Внутренняя петля
  13. Устройство защиты от разрыва троса
  14. Сэндвич-панель 80 мм
  15. Усиливающий дельта-профиль
  16. Нижний профиль и уплотнитель
  17. Уплотнитель боковой
  18. Верхний профиль и уплотнитель
  19. Боковая крышка усиленная для панелей с отверстиями для крепления
  20. Профиль-рама, оснащенный греющим ПЭН проводом (опция)
  21. Кронштейны крепления к потолку
  22. Пружинный амортизатор
  23. Дистанционный С-профиль

Подготовка объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h — притолока (расстояние от верха проема до потолка) от 150 мм.

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм, с опцией «обогреваемый контур» — от 150 мм.

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового тр

Способы монтажа

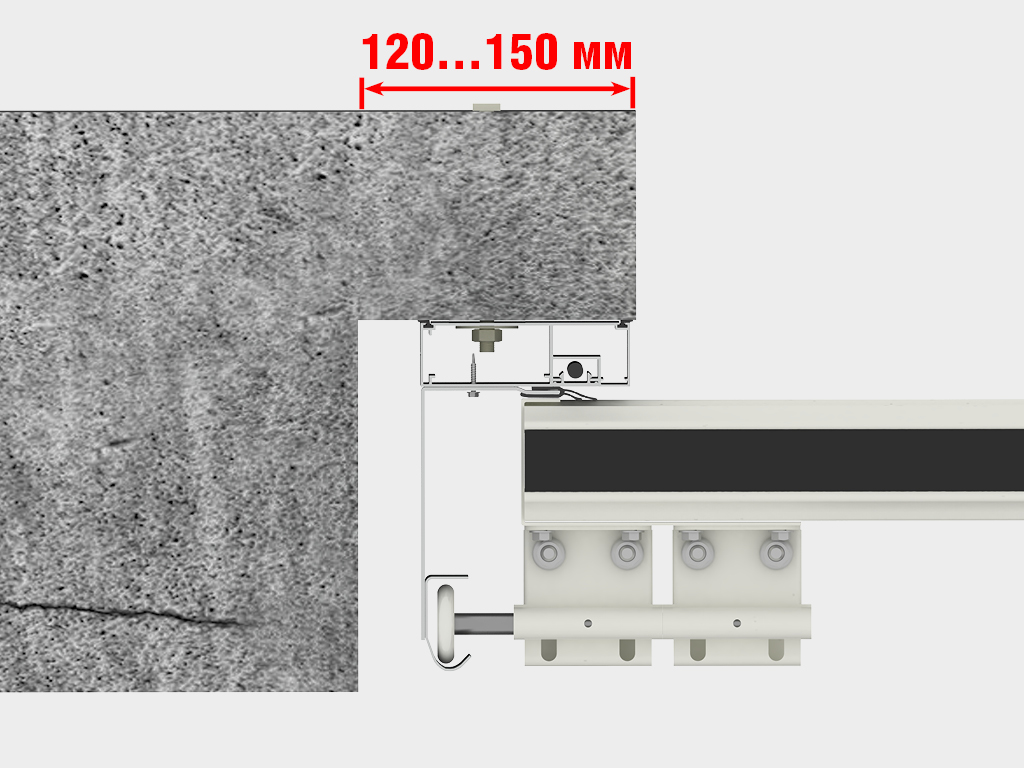

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема. Пристенки — от 120 мм, с опцией «обогреваемый контур» — от 150 мм.

Технические характеристики

Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 120 000 (для ворот); 25 000 (для торсионного механизма)
Усилие ручного открывания и закрывания, Н, не более 260
Вес полотна ворот, кг/м² 17 точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Напряжение питания, В 220 В, 50 Гц (для контурного обогрева)
Приведенное сопротивление теплопередаче, м² *°С/Вт 2,3 — без системы обогрева контура проема;
3,3 — с системой обогрева контура проема
Диапазон рабочих температур, °С до -30, ISD THERMALPRO с системой обогрева контура проема — низкотемпературные камеры;
до -5, ISD THERMALPRO без системы обогрева контура проема — среднетемпературные камеры

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом торсионных пружин.
2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.
6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.

Гарантийные обязательства

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.

Дополнительное описание

Хранение сэндвич-панелей рекомендуется производить в заводской упаковке на ровной поверхности. Хранить упаковки с сэндвич-панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период — от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.

Документация

.pdfИнструкция по монтажу секционных ворот ISD THERMALPRO .pdfИнструкция по монтажу секционных ворот со стандартным и высоким типами подъема
