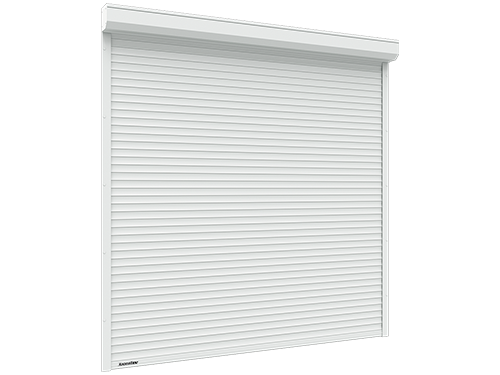

Описание

Используются для защиты оконных проемов от солнечного света и неблагоприятных погодных условий. Устанавливаются на объектах с небольшой ветровой нагрузкой. В конструкциях используется красивый и доступный профиль, чьи теплосберегающие и звукоизоляционные свойства позволяют поддерживать в помещении комфортную атмосферу.

Характеристики

Параметр Показатель
Высота проема, мм 500–5 500
Ширина проема, мм 400–3 050
Максимальная площадь полотна, м² 7
Притолока, мм От 125 (накладной монтаж)
Пристенки, мм От 53 (накладной монтаж)

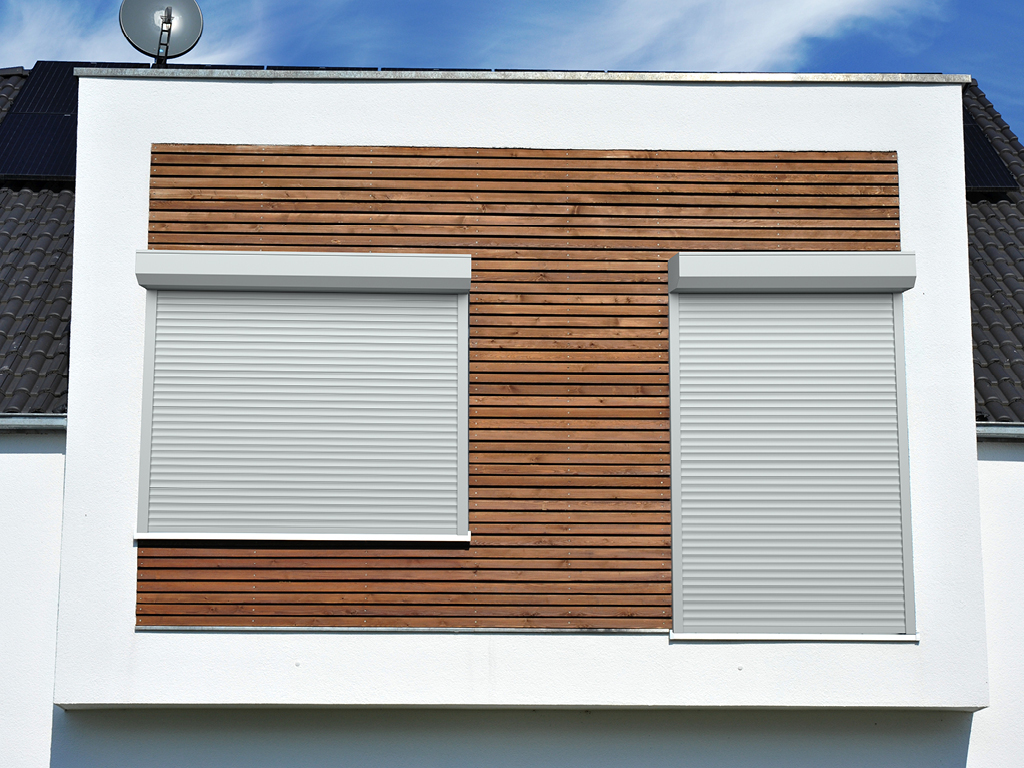

Зона применения

Частный сектор: оконные и дверные проемы
Частный сектор: оконные и дверные проемы

Дизайн

RH41N
RH45N

Цветовые решения

Белый
Коричневый
Серый
Бежевый
Зеленый
Синий
Бордовый
Серебристый
Антрацит муар
Golden Oak
Dark Oak

Комплектация

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.
Полотно в сборе. Полотно из пенозаполненного профиля с боковыми замками, предотвращающими расхождение профиля.
Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.
Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
Ручной или автоматический привод.
Коробка с комплектацией.

Дополнительная комплектация

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.
Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.
Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.
Пульт T5 для управления пятью роллетами.
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

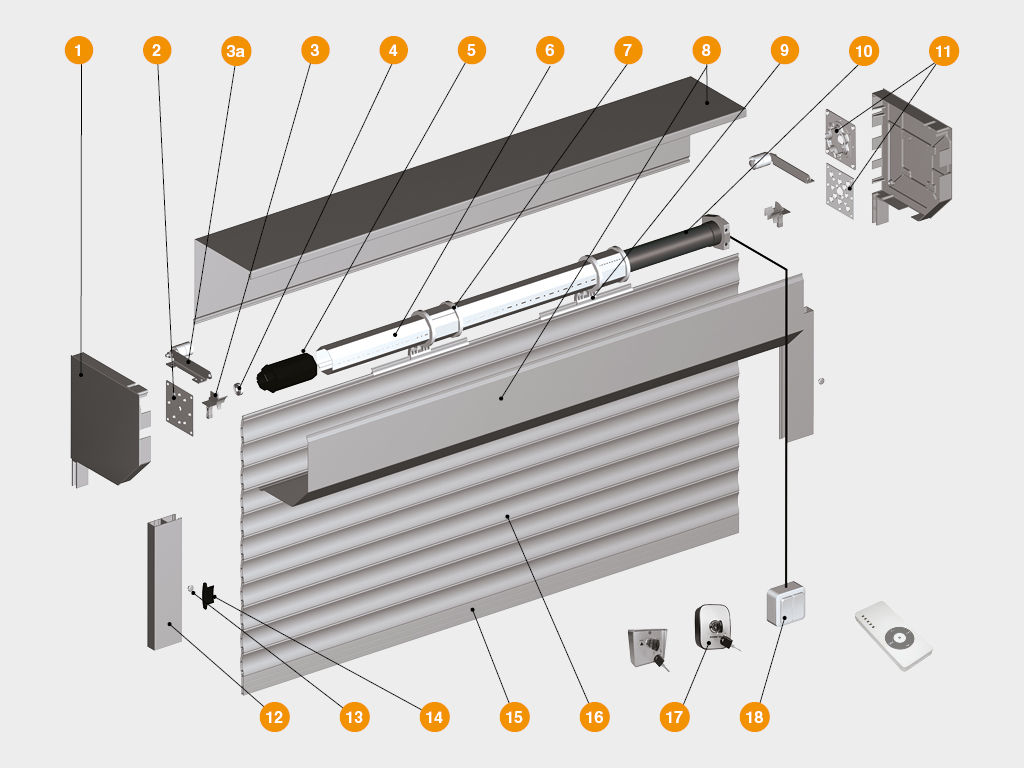

Конструкция

1. Крышка боковая RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
2. Суппорт подшипника BS100
3. Направляющее устройство RU45
4. Подшипник BR28
5. Капсула универсальная KP40, KP60, KPU60
6. Вал октагональный RV40, RV60, RV60-1
7. Кольцо ригельное RD40, RD60
8. Короб защитный RB125, RB137, RB150, RB165, RB180, RB205, RB230, RB250
9. Замок автоматический RM1
10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG52M, RG53MS, RG62BS
13. Заглушка PB14
14. Замок боковой SL41N, SL45M, SLA45
15. Профиль концевой RA45EN, RA45KN
16. Профиль (полотно) RH41N, RH45N
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH

Подготовка объекта

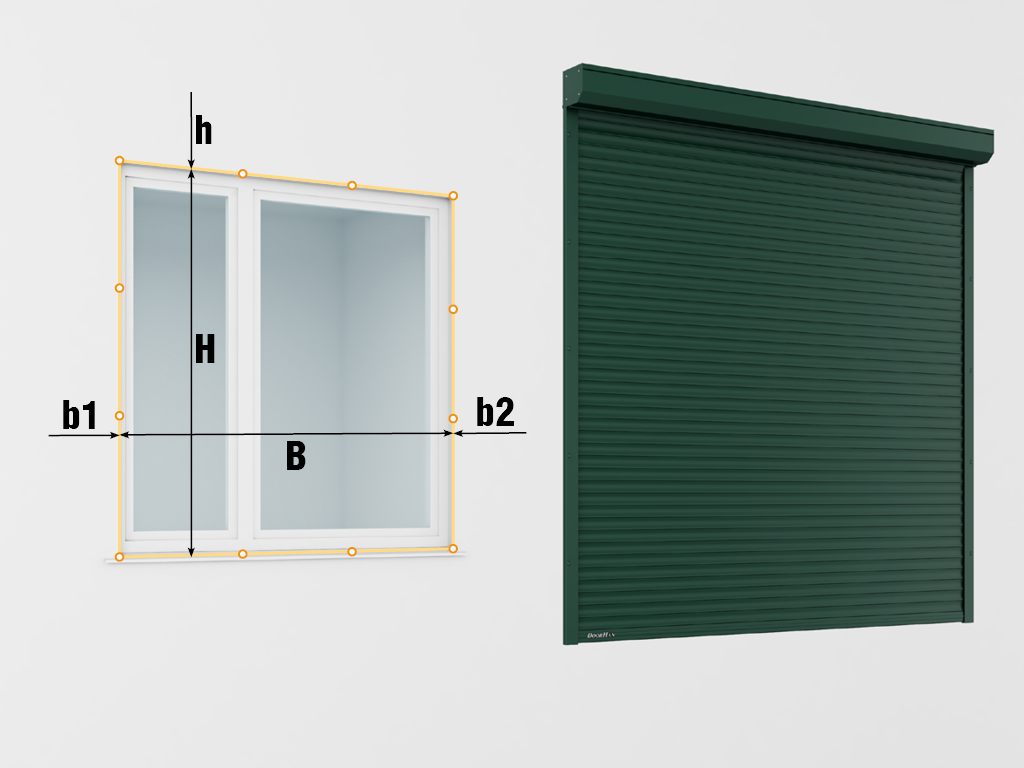

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.

Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.

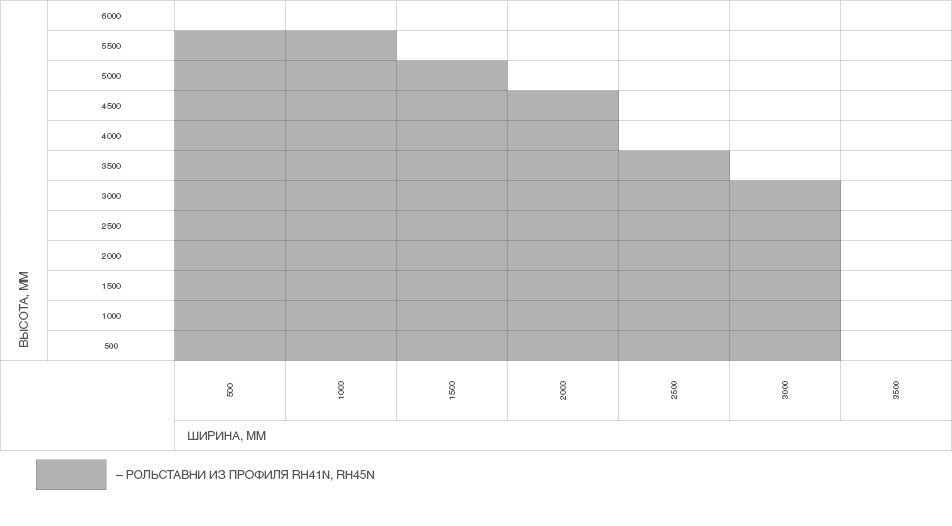

Размеры проема

Технические характеристики

Параметр Значение Примечание
RH41N
Материал Алюминий, пена
Вес профиля, кг/(п/м) 0,077
Вес профиля, кг/м² 1,85
Количество ламелей на 1 м высоты полотна, шт. 24
Максимальная ширина полотна, м 3,05
Максимальная площадь полотна, м² 7
RH45N
Материал Алюминий, пена
Вес профиля, кг/(п/м) 0,086
Вес профиля, кг/м² 1,9
Количество ламелей на 1 м высоты полотна, шт. 22
Максимальная ширина полотна, м 3,05
Максимальная площадь полотна, м² 7

Условия эксплуатации продукции

Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.
1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в концерне DoorHan.
2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией концерне DoorHan.
3. Рольставни должны открываться плавно без рывков и толчков.
4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.
5. Не прилагайте для открытия рольставен усилие более 100 Н.
6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 × 2 000 мм).
7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.
8. В случае использования карданного привода, при вращении вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.
9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).
11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.
12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.
14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).
16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.
17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.
19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности роллетных систем производства концерна DoorHan сроком на 1 год с момента приобретения данного изделия. В случае повреждения лакокрасочного покрытия в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.

Дополнительное описание

На въездные, гаражные и сквозные проемы, а также в районах с большой ветровой нагрузкой устанавливаются рольворота только из профилей серий RH77 и RHE84.

Документация

.pdfИнструкция по монтажу рольставен и рольворот .pdfИнструкция по эксплуатации рольставен и гарантийный талон

Остались вопросы по рольставням?

Валерий Пешко

Консультант компании ООО "Винсера"

Оставить заявку Или позвоните +375 29 386 55 55

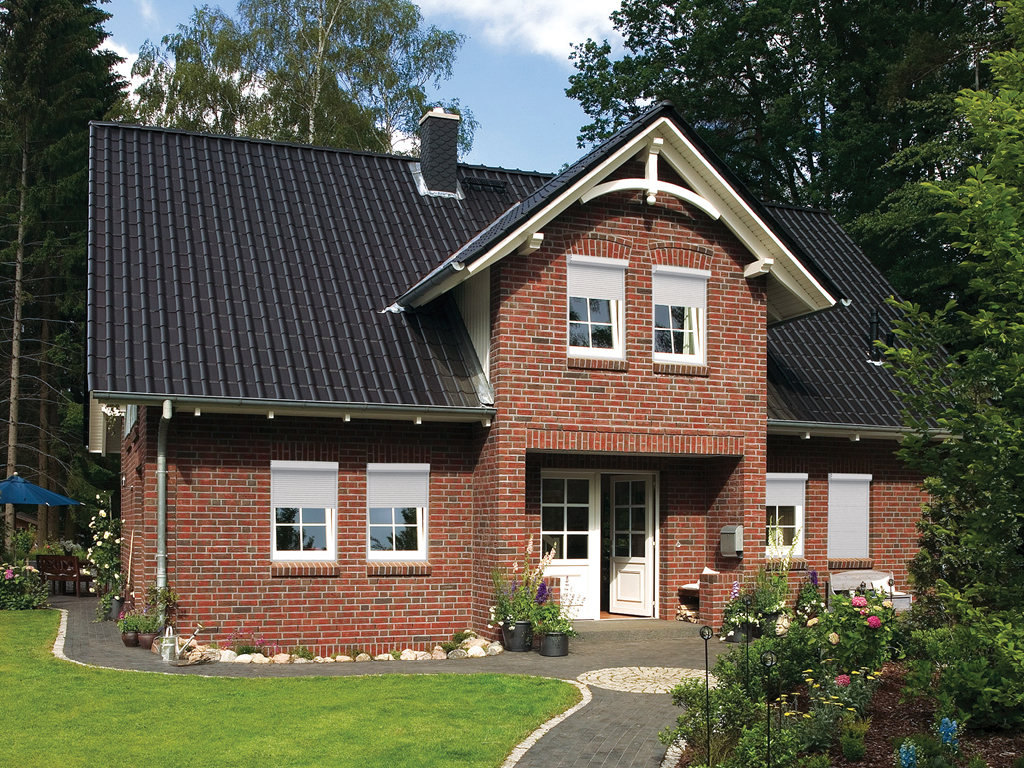

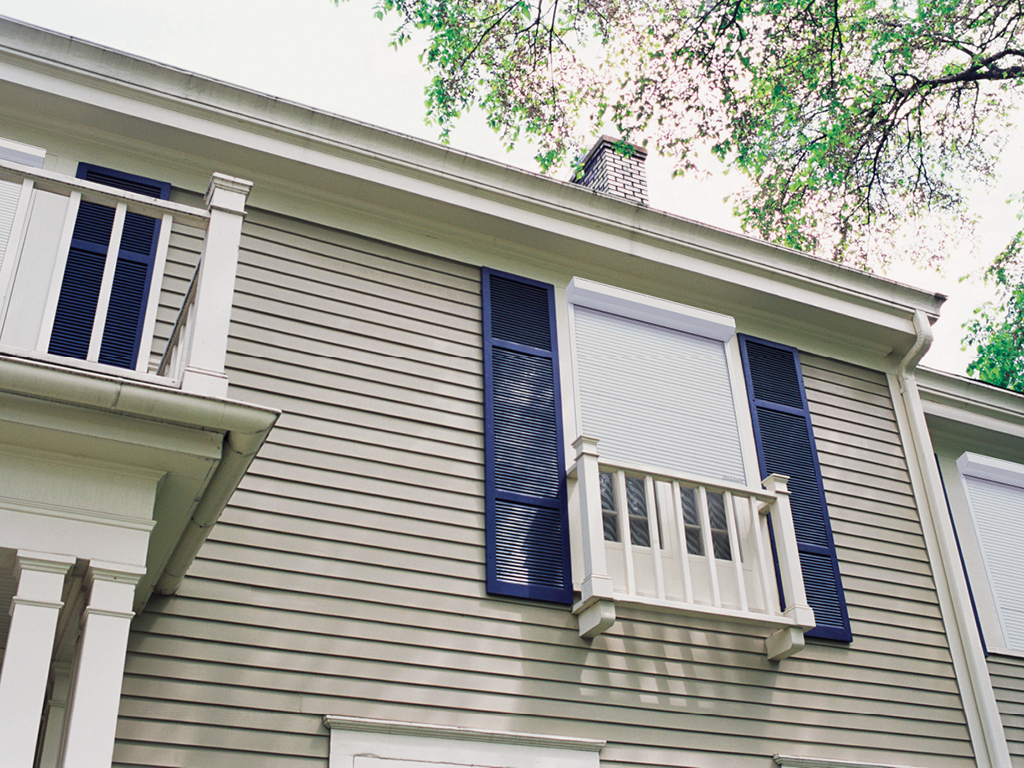

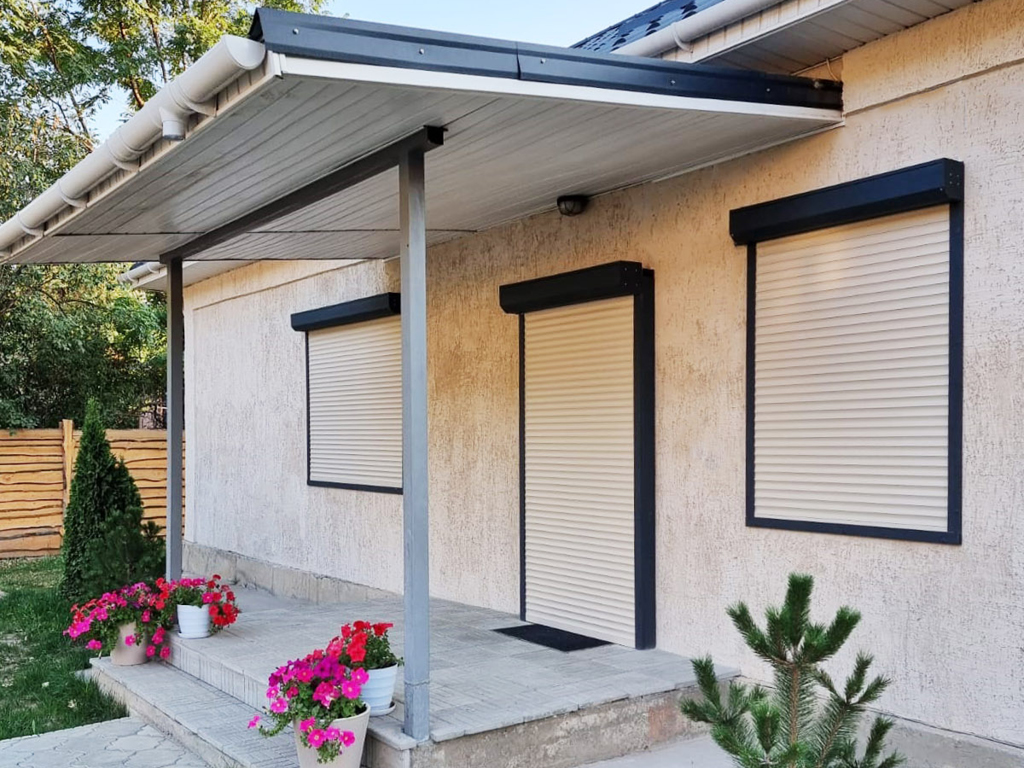

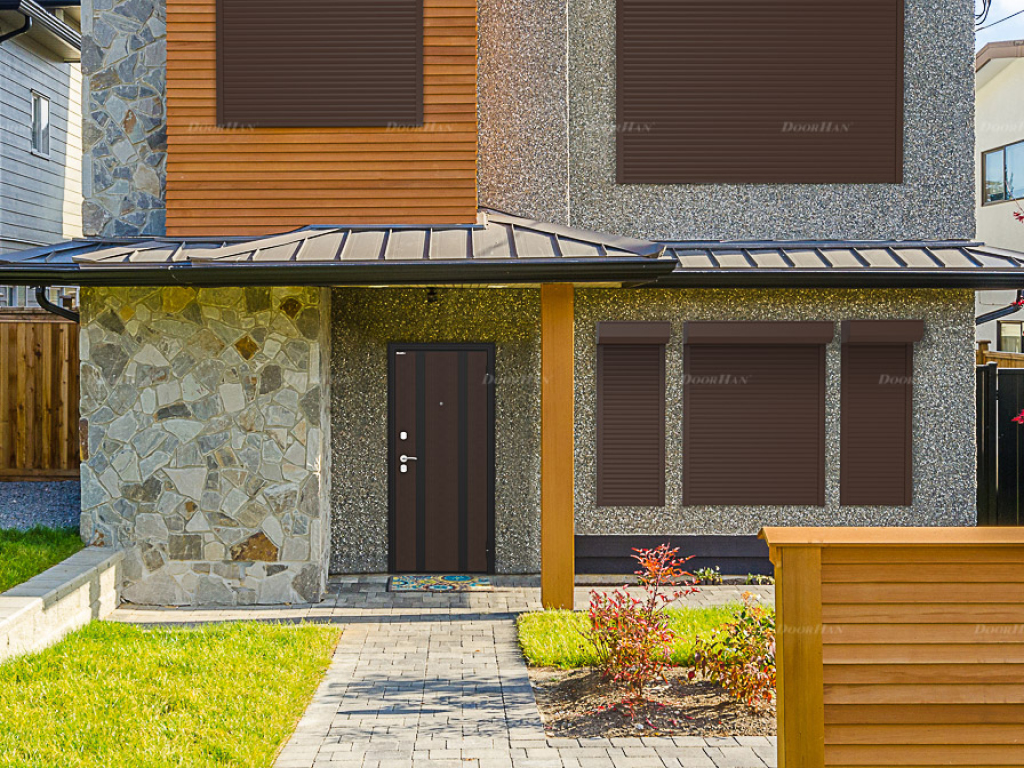

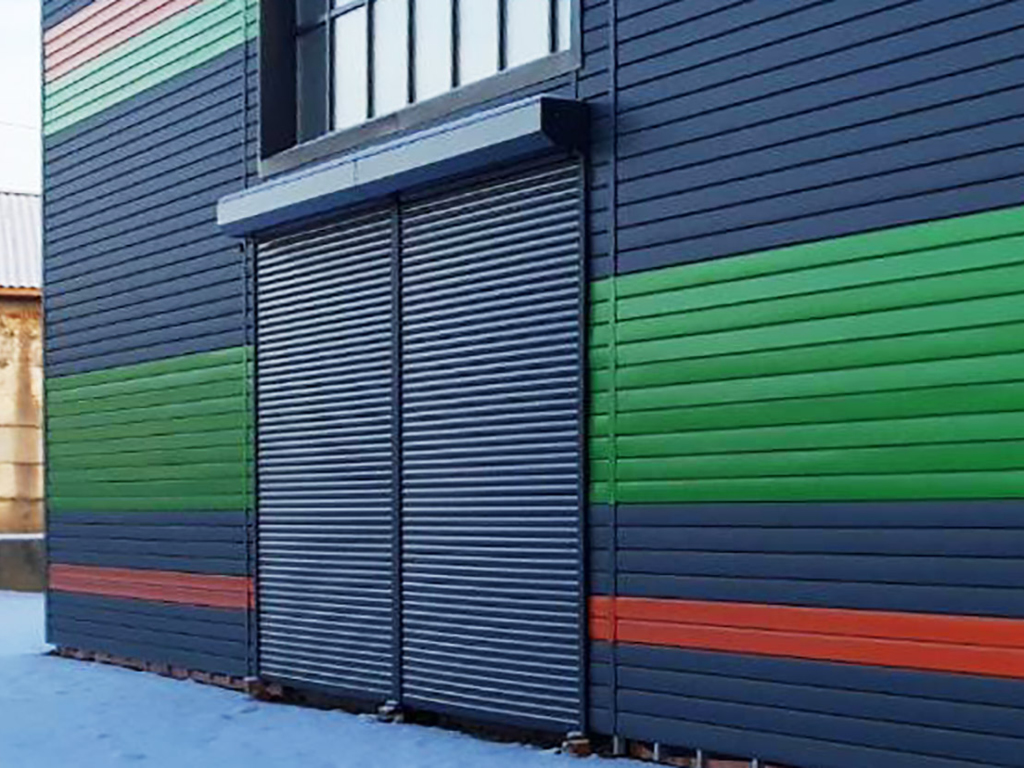

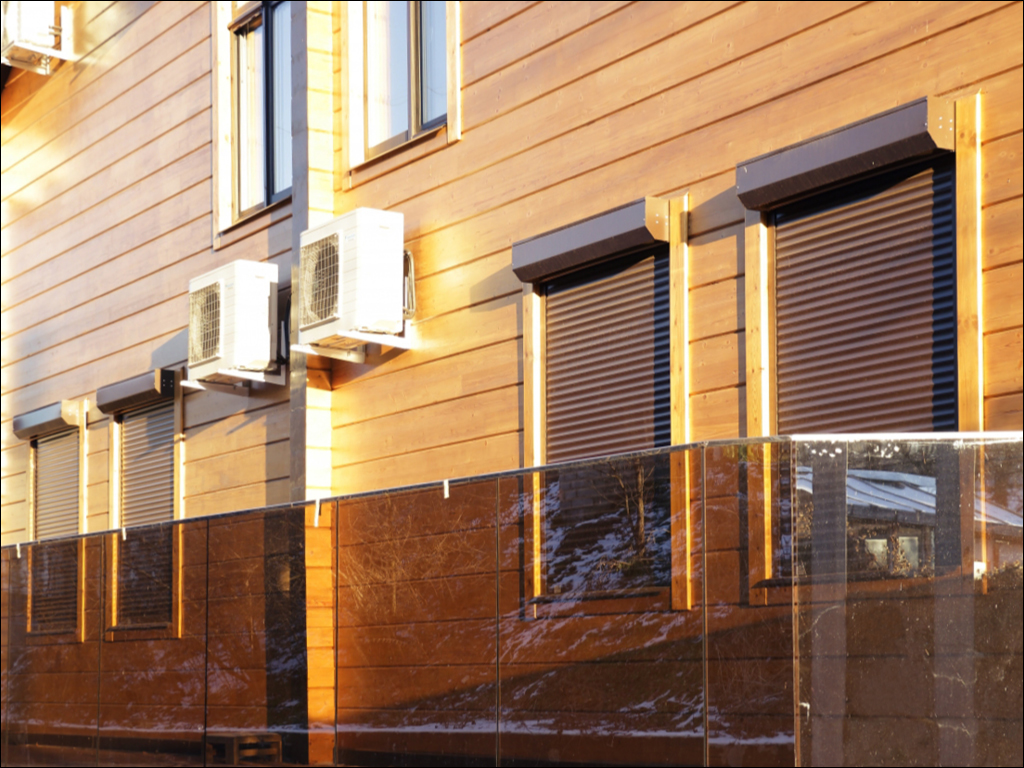

Примеры использования рольставням
