Описание

Секционные противопожарные ворота применяются в качестве защиты от огня и распространения дыма в смежные с источником возгорания помещения. Изготавливаются из специальных огнестойких панелей с минераловатной прослойкой, имеют конструкцию классических секционных ворот.

По периметру ворот крепится резиновый уплотнитель и терморасширяющаяся лента, которая при нагревании увеличивается в размере и герметизирует проем.

Устанавливаются в промышленных и складских помещениях, на парковках, в жилых и торговых комплексах. Для автоматизации противопожарных секционных ворот применяются электроприводы DoorHan, которые при получении сигнала с пожарной сигнализации переводят ворота из их стационарного положения «открыто», в закрытое.

Характеристики

Параметр Показатель
Высота проема, мм 2 000–6 000 *
Ширина проема, мм 2 000–6 000 *
Притолока, мм От 650
Пристенки, мм От 300
Глубина помещения, мм Высота проема + 700
* Ворота размером более 5 000 мм по ширине и высоте необходимо предварительно согласовывать с конструктором

Зона применения

Паркинги, жилые и торговые комплексы
Промышленные помещения
Складские помещения

Цветовые решения

RAL 9002 (белый, стандартный)
RAL 8014 (коричневый)
RAL 9003 (белый)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 3005 (бордовый)
RAL 9006 (серебристый)
RAL 1014 (бежевый)
RAL 7004 (серый)
RAL 3000 (красный)
RAL 7016 (антрацит)
Нестандартный цвет по карте RAL (наценка)

Комплектация

Щит ворот толщиной 60 мм из стальных сэндвич-панелей с минеральной ватой высокой плотности и усиливающими профилями.

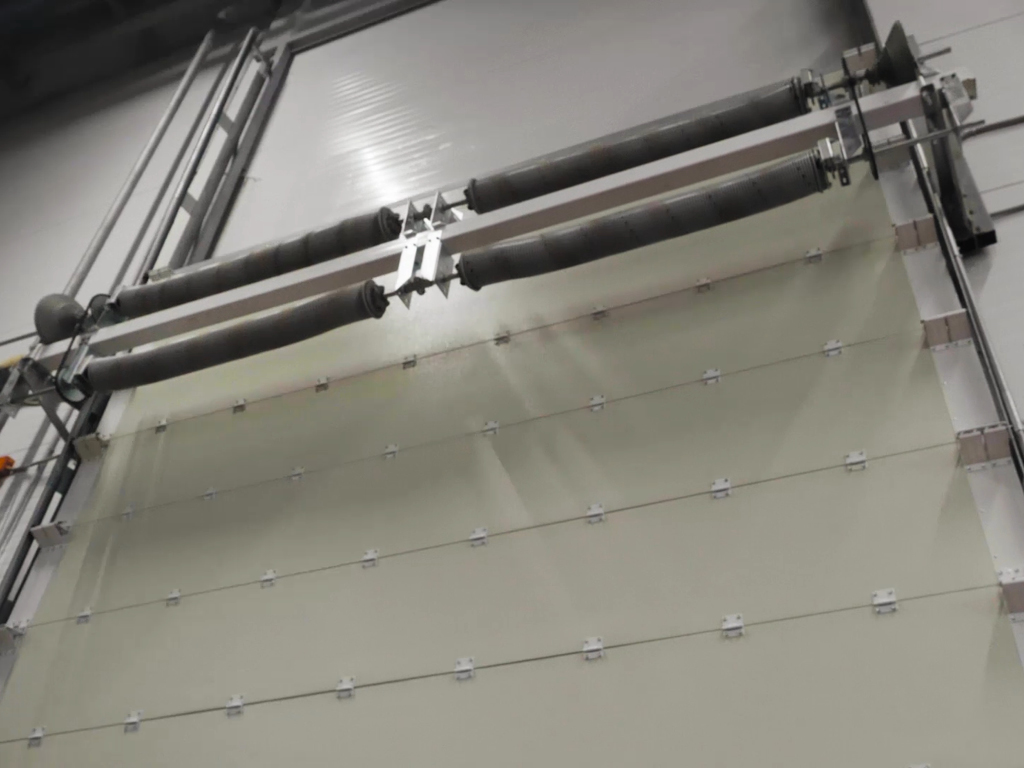

Окрашенные торсионные пружины подбираются индивидуально, учитывая вес щита ворот, что обеспечивает долговечность конструкции.
Комплект боковых направляющих изготовлен из оцинкованной стали и обладает повышенным запасом прочности.
Устройство защиты от обрыва троса предотвращает падение полотна ворот, срабатывая при его обрыве.
Устройство защиты от разрыва пружины блокирует вал при нештатных ситуациях.
Амортизаторы используются для ограничения хода полотна ворот, а также для придания импульса движению ворот на закрытие.
Коробка с комплектом крепежных элементов и документацией.

Дополнительная комплектация

Встроенная калитка (размер в свету 900 × 2 051 мм) обеспечивает доступ в помещение без необходимости подъема ворот и может служить эвакуационным выходом. Возможно встраивание калитки в конструкции для перекрытия проема шириной до 5 000 мм.
Огнестойкое окно (размером 400 × 300 мм) в полотне ворот повышает удобство их эксплуатации, обеспечивая обзор пространства за воротами. Окно надежно препятствует выходу огня из помещения, где возник пожар, так как благодаря прочной металлической раме выдерживает высокую механическую нагрузку и не деформируется при значительных перепадах температур и интенсивном нагреве. Противопожарный люк (размер в свету 200 × 200 мм) применяется для тушения пожара без необходимости открывания ворот.
Ручка с противопожарными замками «антипаника» позволит быстро покинуть помещение при эвакуации.
Доводчик предлагается в качестве дополнительной комплектации и может быть установлен на калитку в качестве устройства самозакрывания при пожаре.
Секционные противопожарные ворота во взрывобезопасном исполнении применяются в зонах производственных помещений с потенциально взрывоопасными средами с повышенными требованиями к пожарной безопасности. Надежное электрическое соединение всех металлических элементов конструкции между собой и заземляющим контуром и другие специальные конструктивные решения предотвращают возможность накопления опасных электростатических зарядов.
Возможность автоматизации противопожарных секционных ворот электроприводами DoorHan (см. раздел «Автоматика для ворот»).
Приемник внешний двухканальный 433 МГц (DHRE-2).
Фотоэлементы PHOTOCELL-N.
Сигнальная лампа со встроенной антенной LAMP.
Пульт 4-канальный 433 МГц (TRANSMITTER 4).
Ключ-кнопка для управления.
Модуль для управления с мобильного телефона.

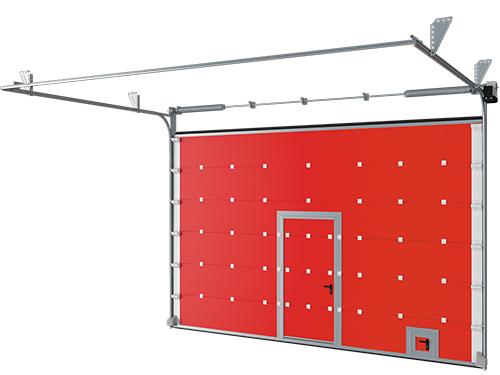

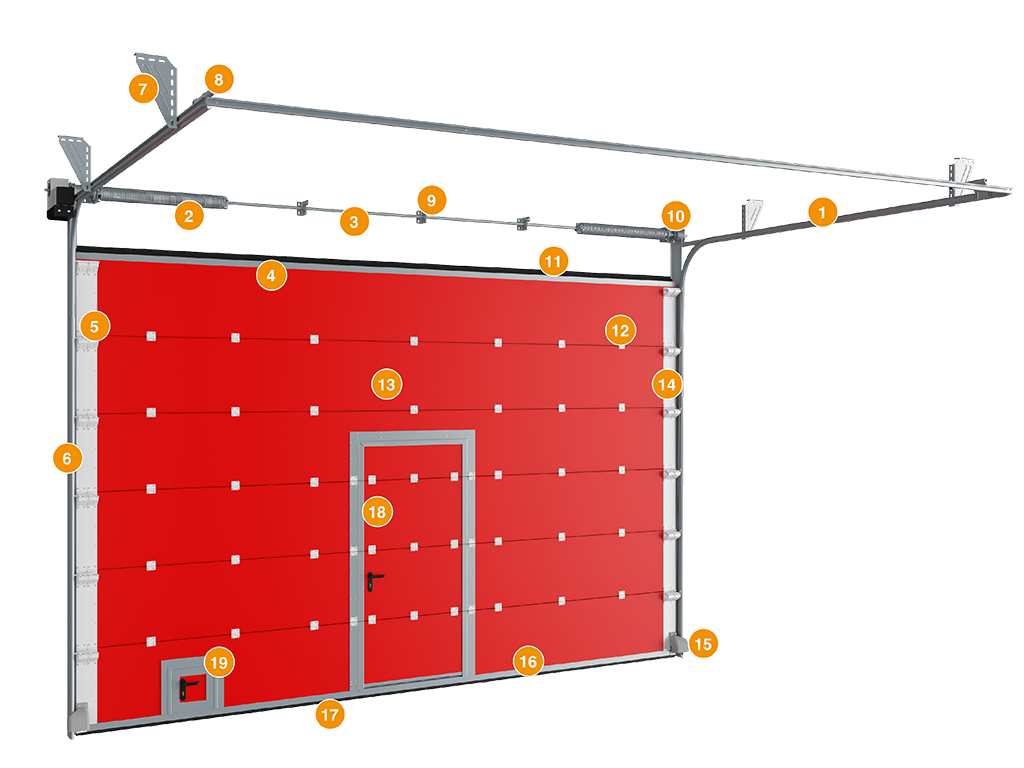

Конструкция

1. Направляющая для полотна ворот
2. Торсионный механизм
3. Вал
4. Верхний профиль
5. Боковая опора с роликом
6. Угловая стойка с вертикальной направляющей
7. Кронштейн крепления горизонтальных направляющих к потолку
8. Амортизатор
9. Внутренний опорный кронштейн
10. Устройство от обрыва пружины и барабан
11. Верхний уплотнитель
12. Петля
13. Полотно ворот из сэндвич-панелей
14. Боковая крышка
15. Кронштейн с устройством защиты от обрыва троса
16. Нижний профиль
17. Нижний уплотнитель
18. Встроенная калитка
19. Люк противопожарный

Подготовка объекта

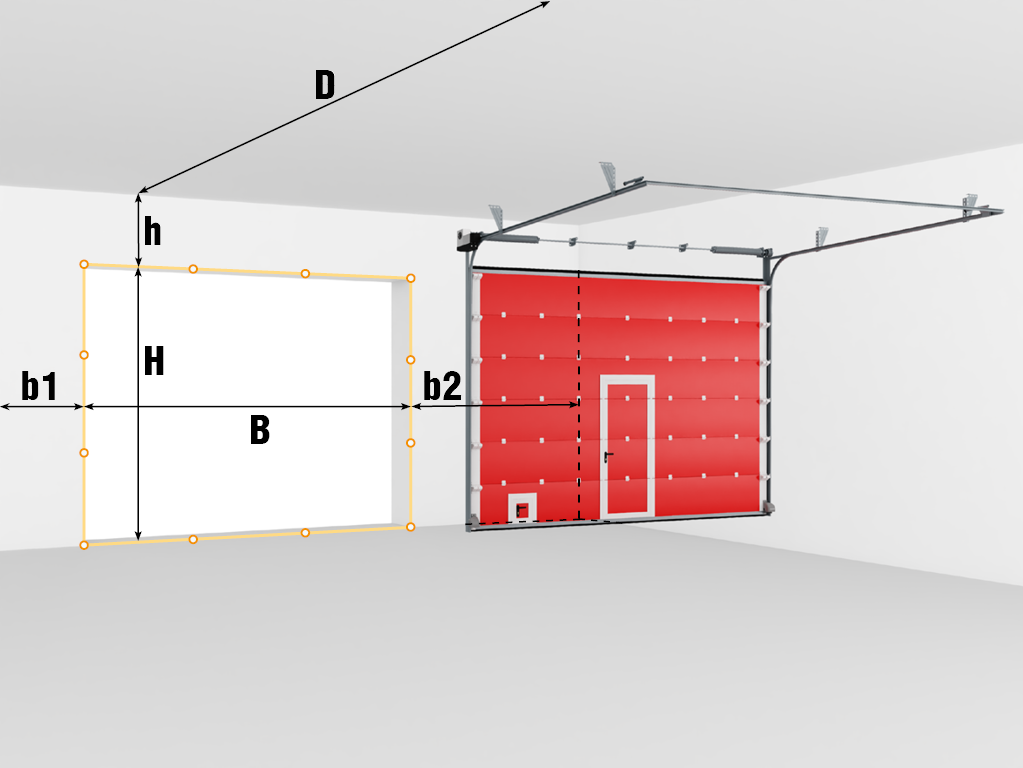

Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).

Н – высота проема (расстояние от пола до верха проема).

В – ширина проема (расстояние от левого края до правого края проема).

h – притолока (расстояние от верха проема до потолка).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

D – глубина помещения (расстояние от края проема до внутренней стены гаража).

При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 и D — наименьшая.

Требования к строительному объекту

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

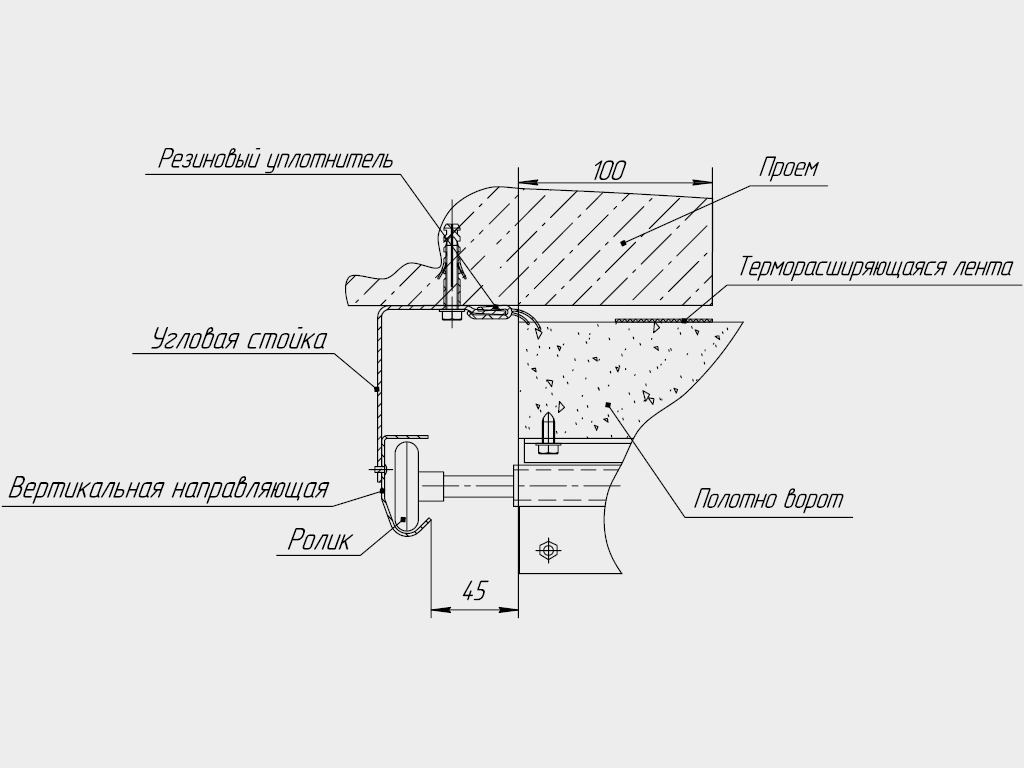

Накладной монтаж. Система направляющих устанавливается на пристенки и притолоку с внутренней стороны проема относительно помещения

Стандартные конструктивные решения

Панели противопожарных секционных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающим профилем. Панели обладают повышенными жароустойчивыми и огнеупорными свойствами. Также панели устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды.

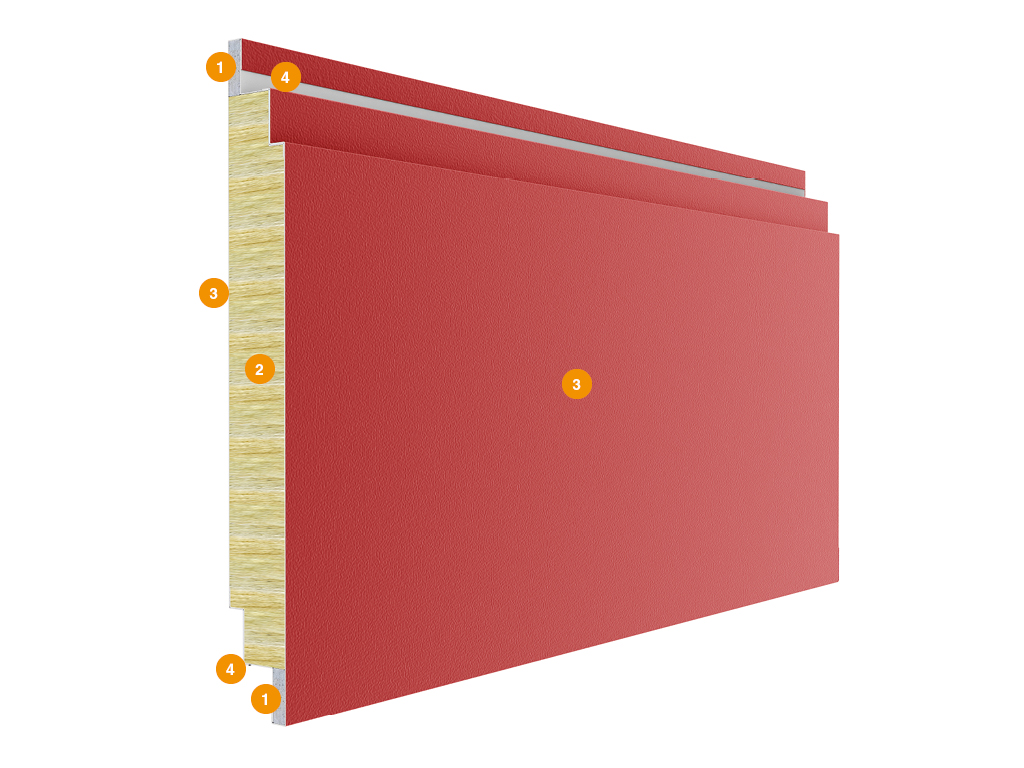

Конструкция панели:
1) гипсокартон;
2) минераловатная прослойка плотностью 130 кг/м³;
3) стальной лист толщиной 0,5 мм;
4) усиливающий профиль под петли (предотвращает разбалтывание петель и повышает взломоустойчивость).

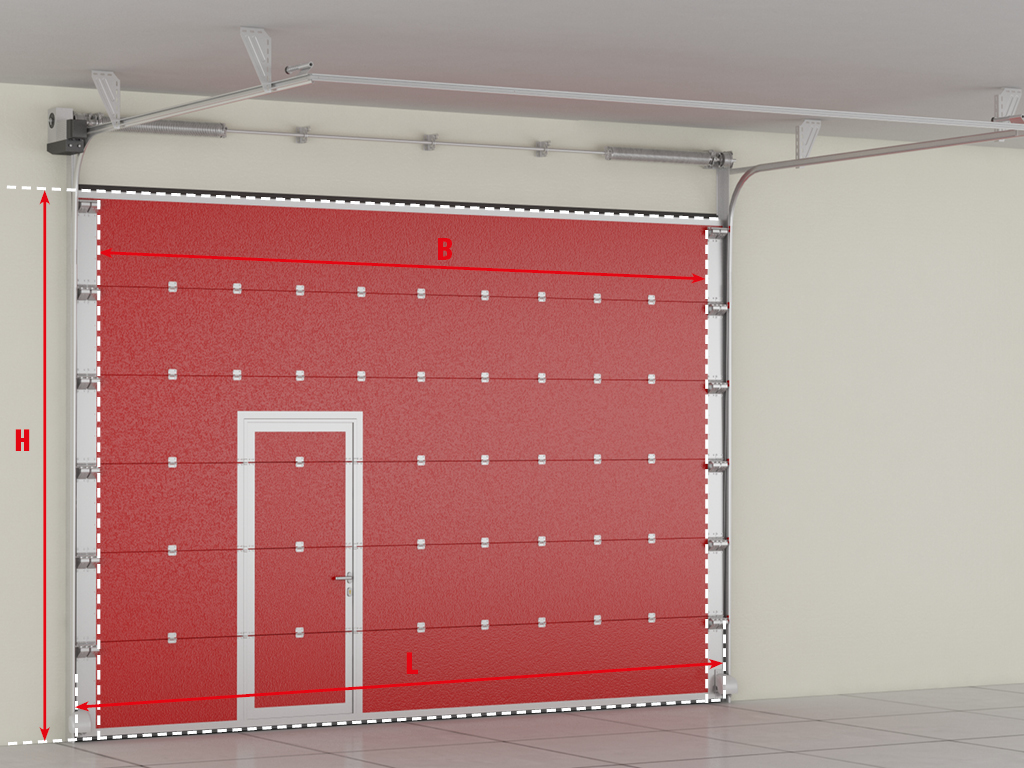

Секционные противопожарные ворота. Основные размеры.
Благодаря тому, что ворота открываются вверх и откатываются под потолок, они не занимают много места внутри помещения, оставляя свободное пространство у проема. Большой выбор типов подъема ворот позволяет устанавливать их в помещения с различными размерами притолоки.
Ворота спроектированы и изготовлены из высококачественных материалов с применением современных технологий. Противопожарные секционные ворота DoorHan имеют более легкий вес по сравнению с аналогами, предлагаемыми на рынке. Они обладают высокой прочностью, термо- и звукоизоляцией. Противопожарные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.

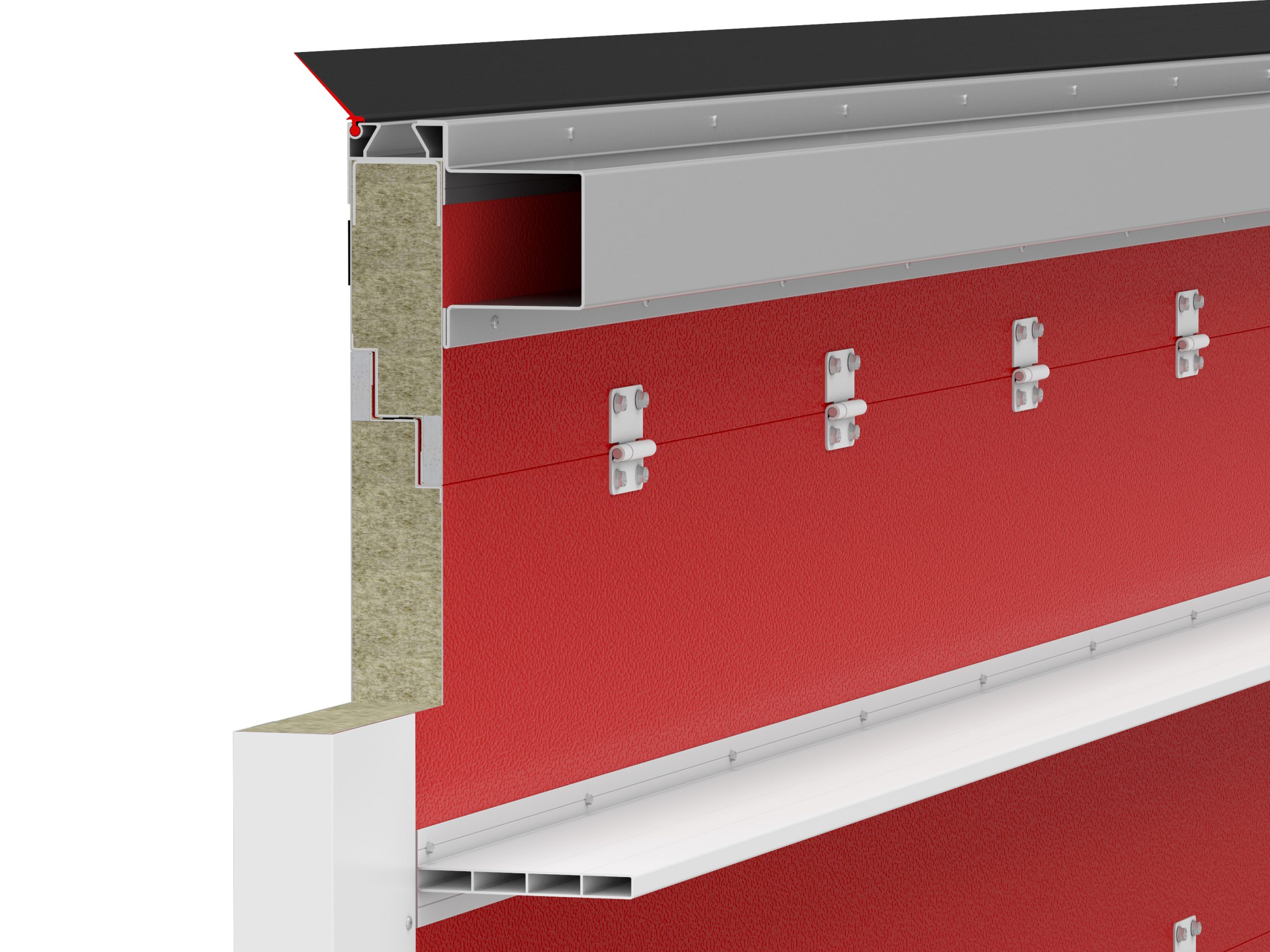

Стальные вставки и профили, установленные внутри и снаружи верхней и нижней панелей, обеспечивают необходимую жесткость. Алюминиевый профиль-усилитель устанавливается на верхнюю панель калитки. ПРИМЕЧАНИЕ: особенность конструкции для ворот шириной более 4 500 мм с калиткой.

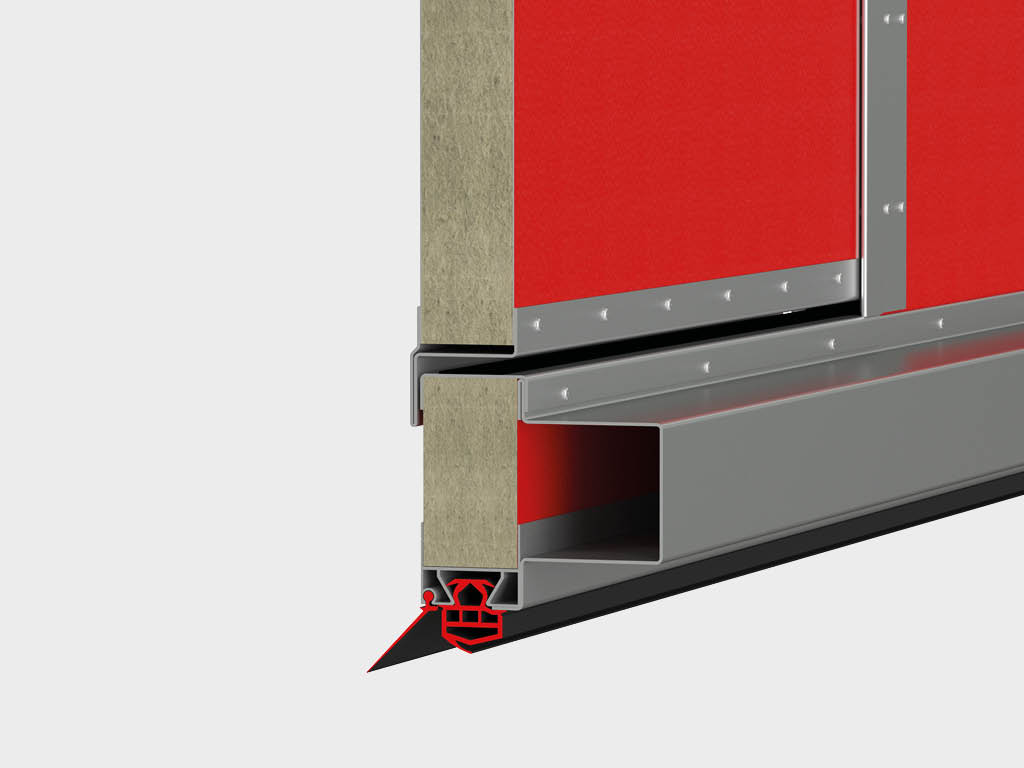

Для усиления жесткости в зоне калитки используются специальные стальные профили, а увеличенная высота порога калитки обеспечивает дополнительную прочность. ПРИМЕЧАНИЕ: особенность конструкции для ворот шириной более 4 500 мм с калиткой.

Технические характеристики

Параметр Значение Примечание
Предел огнестойкости, мин Не менее 60
Приведенное сопротивление теплопередаче, м² *°С/Вт Не менее 0,4–0,8
Ресурс, циклов 20 000
Вес полотна, кг/м² 22
Усилие ручного открывания и закрывания, Н, не более Не более 300

Условия эксплуатации продукции

1. Секционные противопожарные ворота не предназначены для интенсивного использования. Рекомендуется использование при проверке пожарной сигнализации, сервисном обслуживании и по прямому назначению.
2. Секционные противопожарные ворота должны работать плавно, без заклиниваний и рывков.
3. В случае появления при работе секционных ворот посторонних звуков (скрип, скрежет) необходимо приостановить использование и обратиться к квалифицированному персоналу.
4. Во избежание несчастного случая следите, чтобы в момент работы ворот люди и животные не находились в зоне действия ворот.
5. Следите, чтобы в момент работы ворот в проеме не было посторонних предметов.
6. В случае установки дополнительного оборудования, не предусмотренного для использования совместно с секционными противопожарными воротами, необходимо обращаться в техническую службу предприятия-изготовителя для консультации.
7. Досрочному списанию подлежат ворота, выполнившие свою функцию по прямому назначению при пожаре. В этом случае ворота подлежат демонтажу и замене.
8. Своевременно производите чистку подвижных частей ворот во избежание их заклинивания.
9. Во избежание травм не трогайте руками подвижные части ворот (ролики, панели и т.п.) во время их движения.
10. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно (не реже 1 раза в 6 месяцев) проводить их технический осмотр и обслуживание.
11. Не допускается при работе ворот удерживать полотно. Это может привести к травме или поломке конструкции.
12. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
13. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
14. Внимательно ознакомьтесь с инструкцией по эксплуатации автоматического привода для надежной и долговечной работы.
15. В случае использования секционных противопожарных ворот или их комплектующих не по назначению производитель не несет ответственности за их целостность и надежность.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности секционных противопожарных ворот производства концерна DoorHan на срок 1 год с момента приобретения их заказчиком. ВНИМАНИЕ! В случае несоблюдения правил эксплуатации, а также правил регламента работ по сервисному обслуживанию, гарантия на ворота не распространяется.

Дополнительное описание

Рекомендуется хранить сэндвич-панели в заводской упаковке в горизонтальном положении на ровной поверхности не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от прямых солнечных лучей, атмосферных осадков и загрязнений.

Документация

.pdfРуководство по монтажу и эксплуатации ворот секционных противопожарных серии ISD FP

Остались вопросы по секционным противопожарным воротам?

Валерий Пешко

Консультант компании ООО "Винсера"

Оставить заявку Или позвоните +375 29 386 55 55

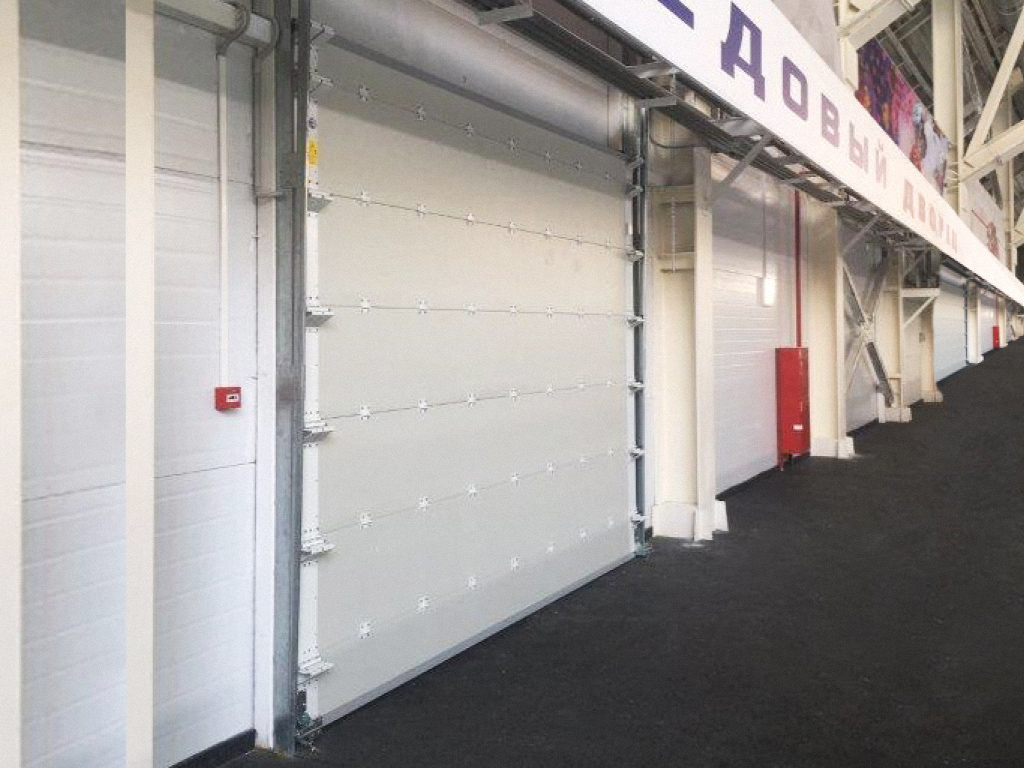

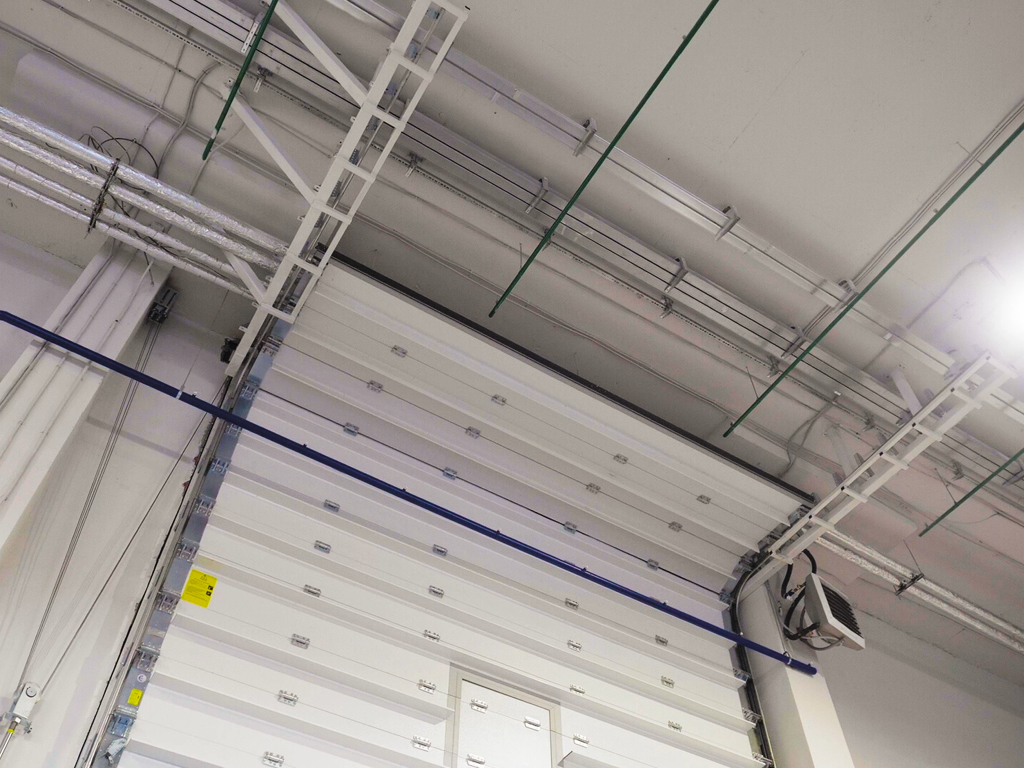

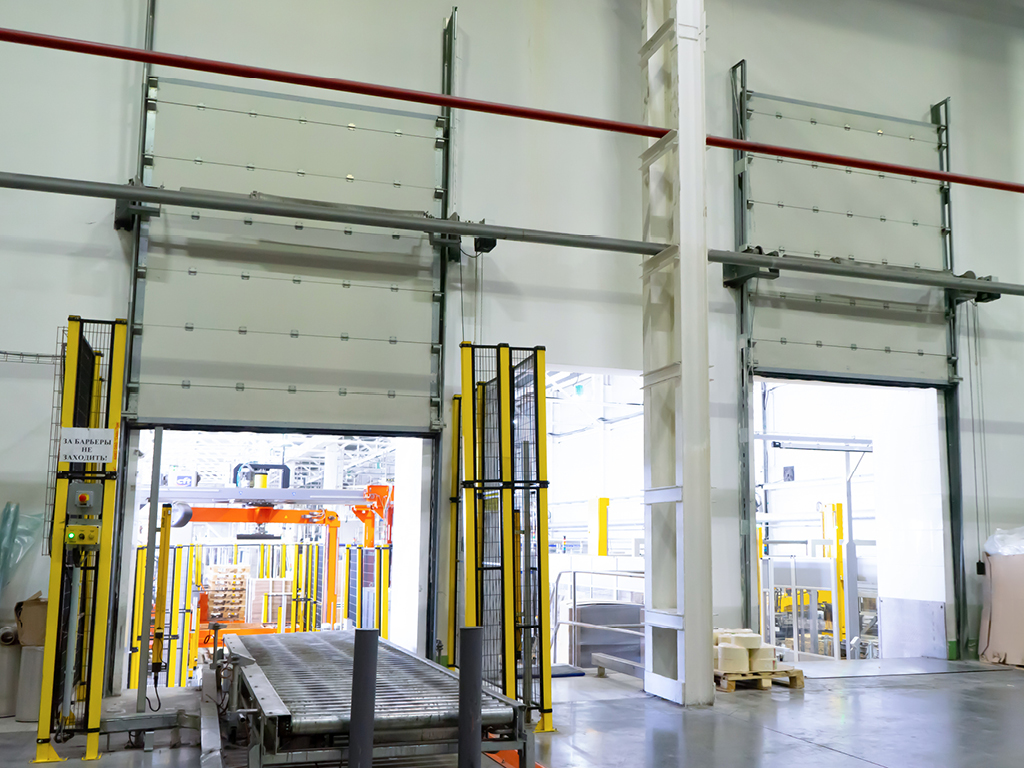

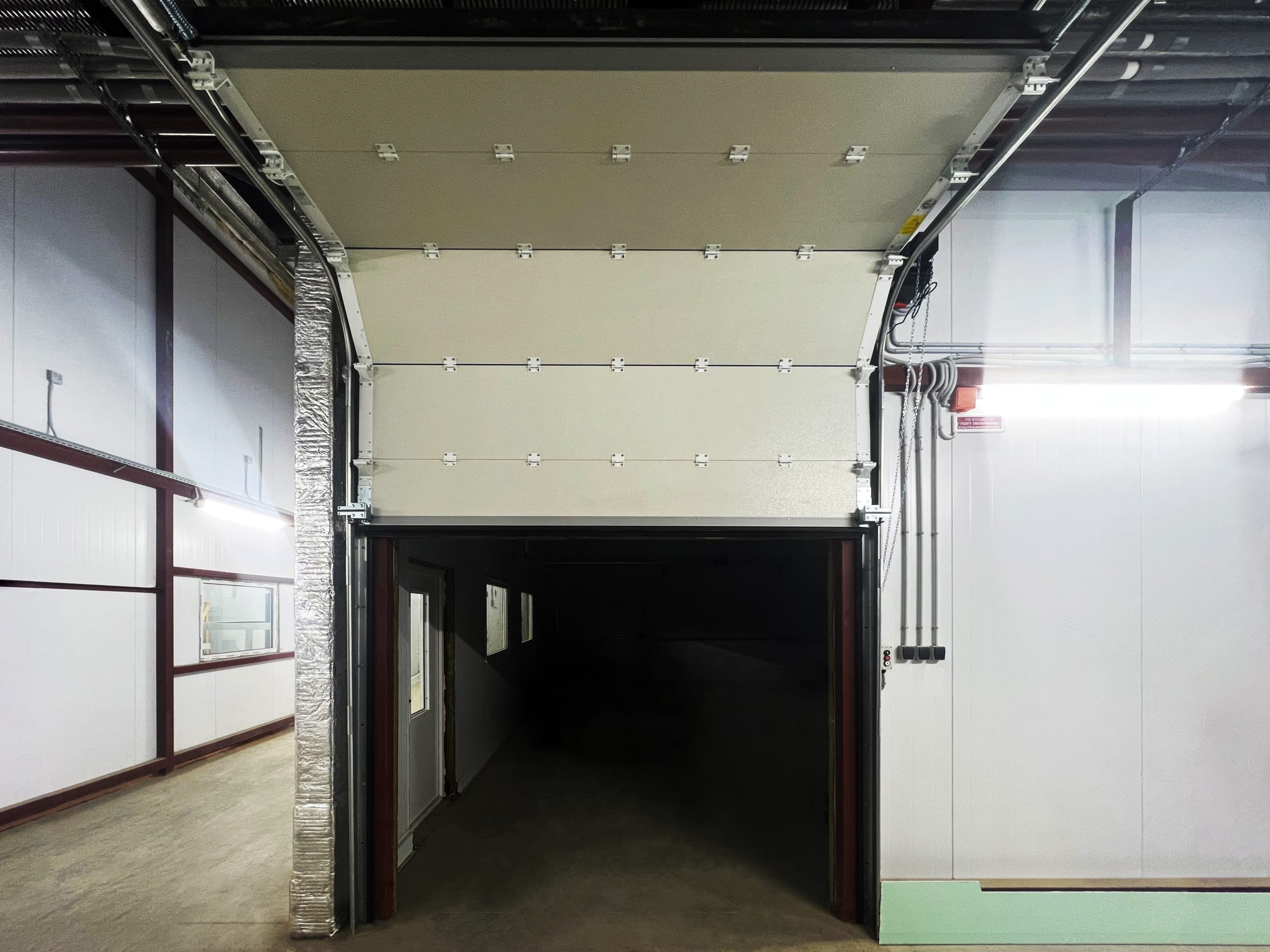

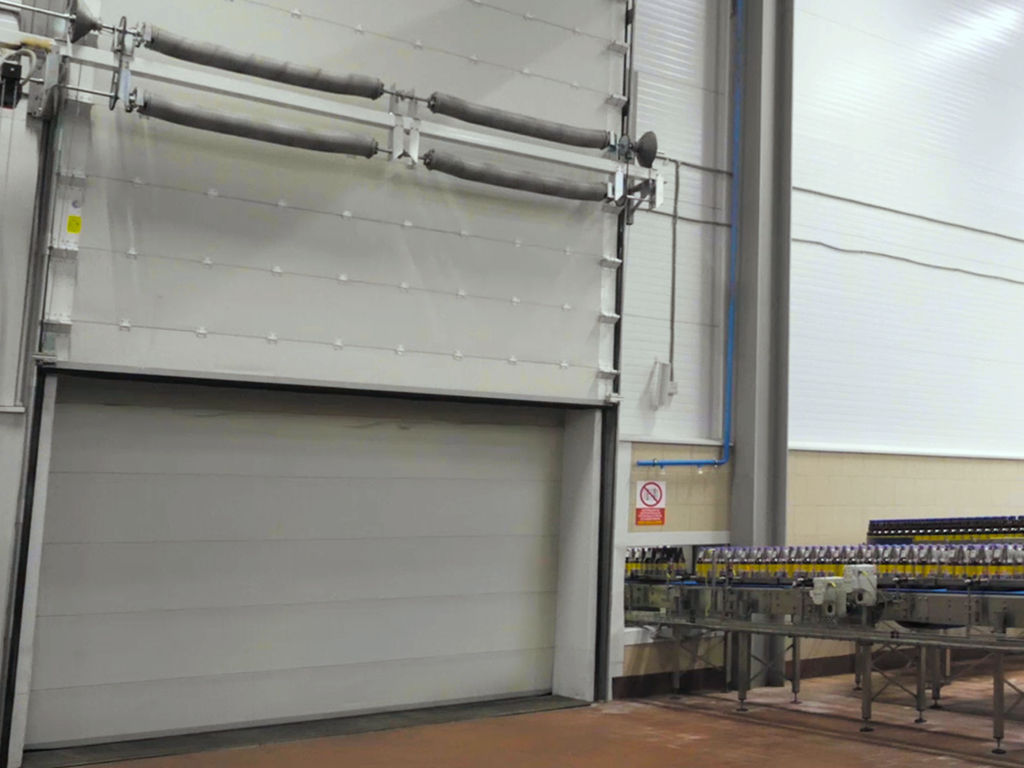

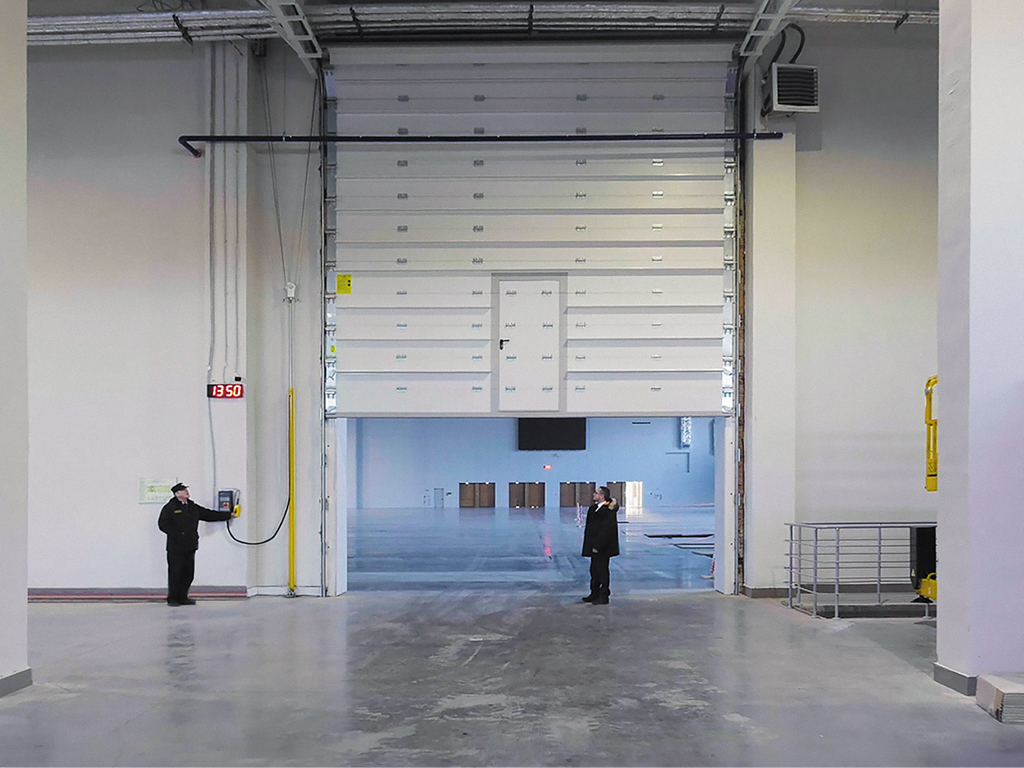

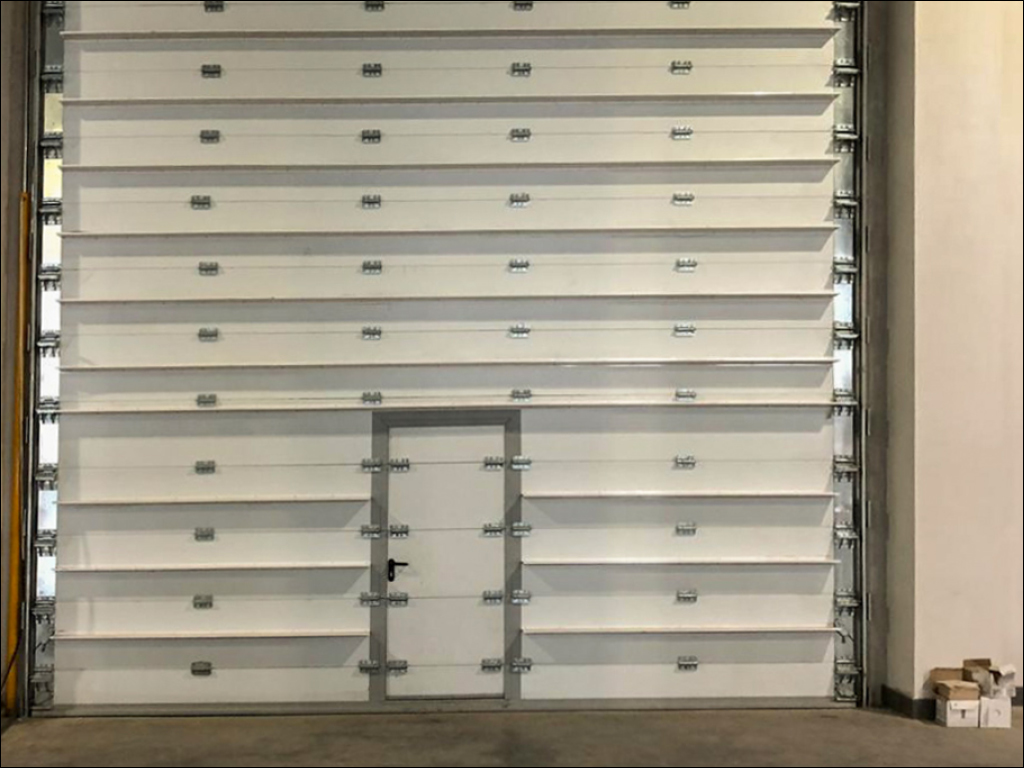

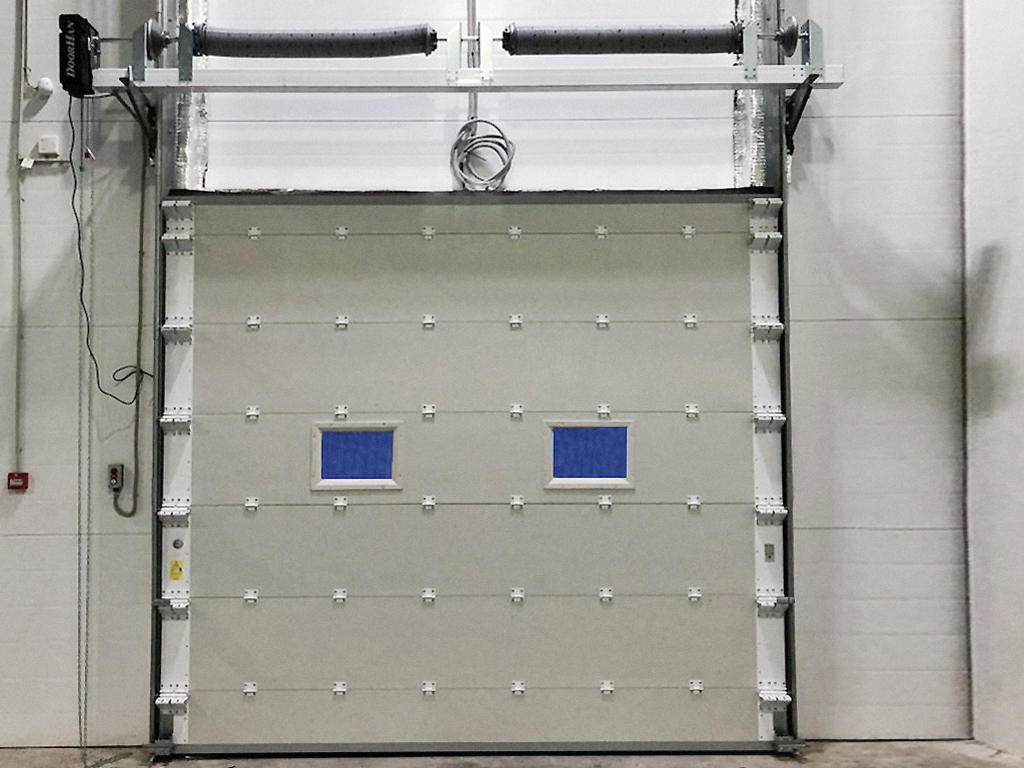

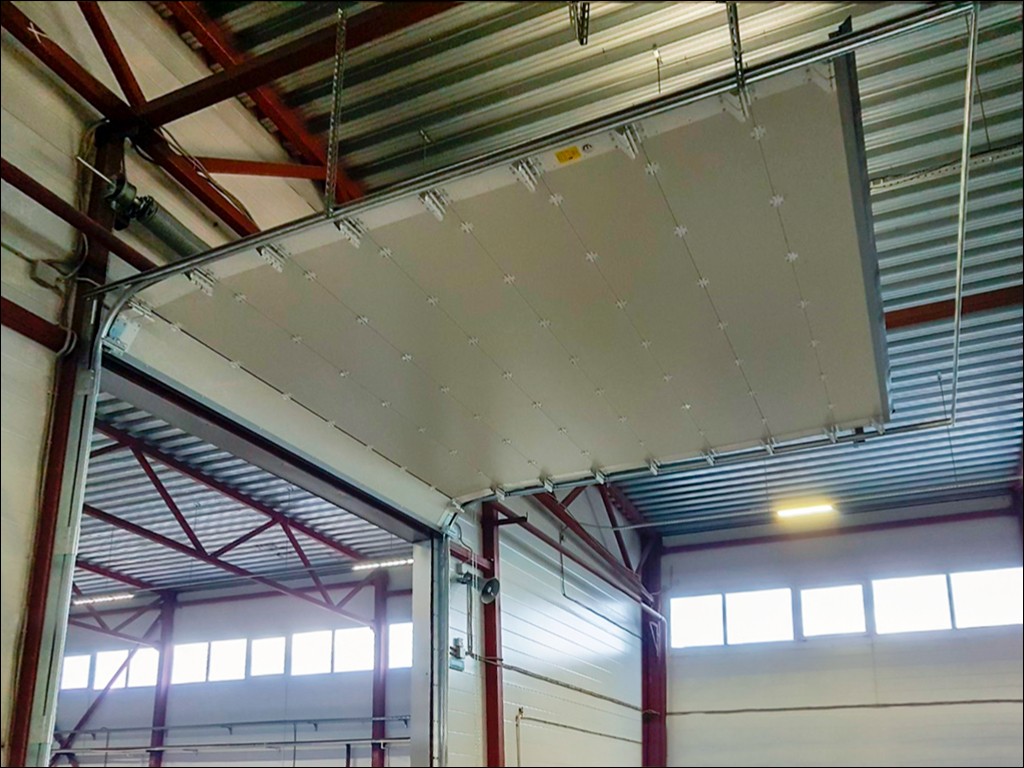

Примеры использования секционных противопожарных ворот
