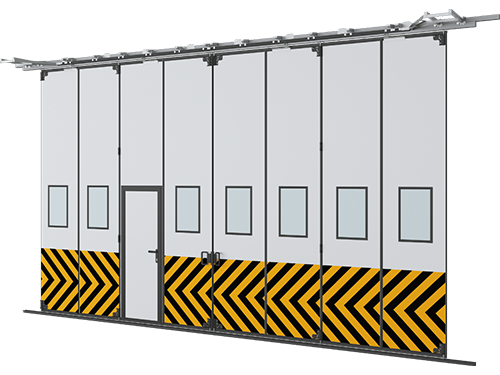

Описание

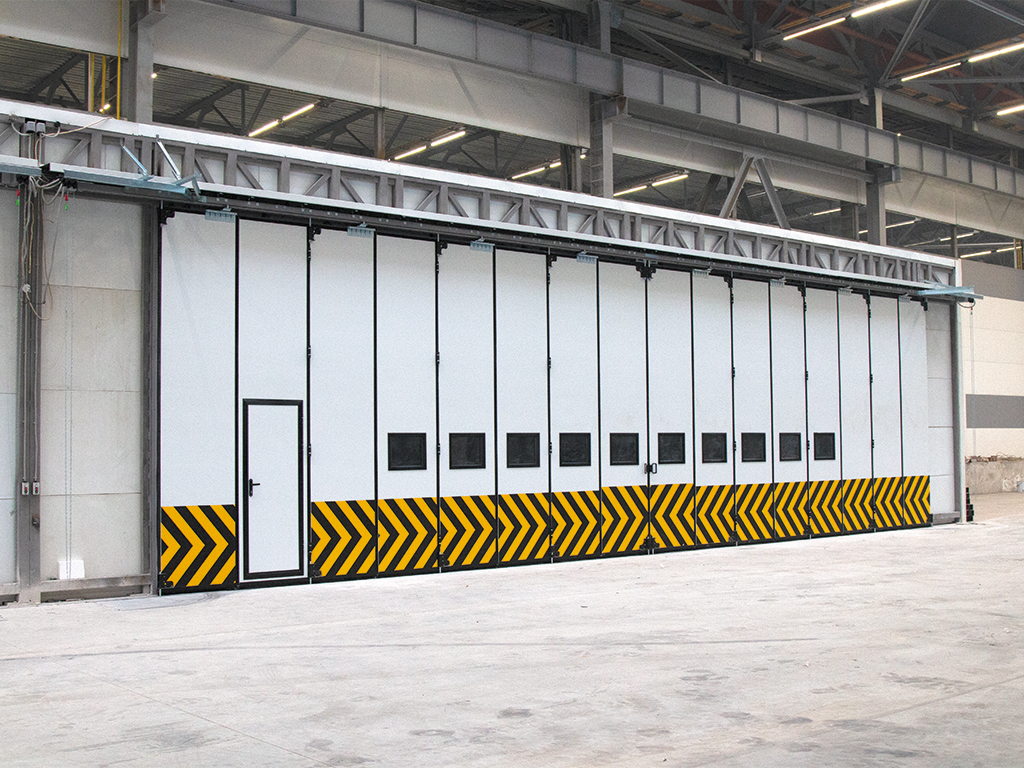

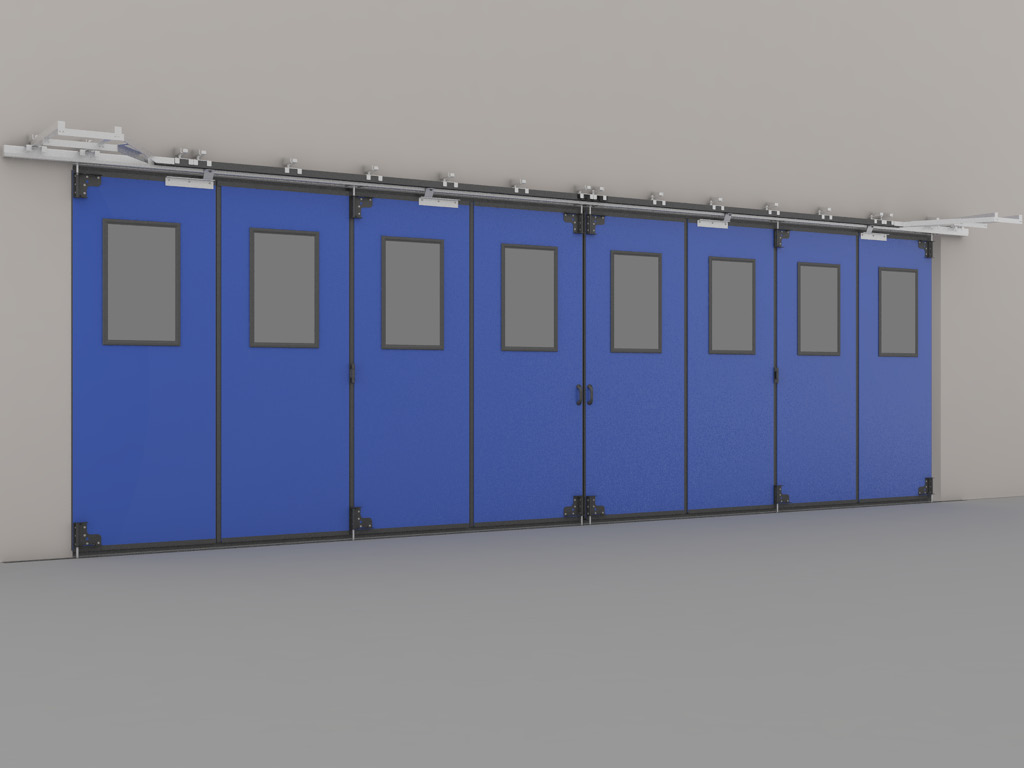

Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие по размеру проемы (шириной до 30 000 мм, высотой до 10 000 мм): в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.

Характеристики

Параметр Показатель
Ширина проема, мм 3 400–30 000
Высота проема, мм 2 000–10 000
Притолока, мм От 350
Пристенки, мм От 120 (в зависимости от схемы открывания)
Толщина панели, мм 55 (для высоты проема 2–8 м), 65 (для высоты проема 8–10 м)

Зона применения

Складные ворота с нижней направляющей — идеальное решение для перекрытия проемов ангаров для хранения и обслуживания крупногабаритной техники, ангаров большой и малой авиации

Цветовые решения

RAL 9003 (белый, стандартный)
RAL 8014 (коричневый)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 3005 (бордовый)
RAL 9006 (серебристый)
RAL 1014 (бежевый)
RAL 7004 (серый)
Нестандартный цвет по карте RAL

Комплектация

Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнителей.
Щеточный уплотнитель снизу полотна ворот для герметизации проема.
Роликовая опора из высококачественной стали менее подвержена истиранию, что повышает надежность эксплуатации ворот.
Кронштейн крепления привода позволяет отрегулировать натяжение цепи.
Усиленный кронштейн крепления балки выдерживает большие нагрузки.
Полотно ворот упаковывается в компактную пачку панелей, соединенных между собой петлями. По периметру пачки полотна устанавливаются пенопластовые уголки. Затем пачка оборачивается воздушно-пузырчатой пленкой. Полотно и направляющие обрамляются деревянной обрешеткой.

Дополнительная комплектация

Калитка в алюминиевой раме. Стандартный цвет рамы – RAL 9005 (черный).
Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы – RAL 9005 (черный).
Вентиляционная решетка. Стандартный цвет – RAL 9003 (белый).
Привод SHAFT-120 или SHAFT-200. Подбирается в зависимости от площади проема.
Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот.
Сирена SIRENA для звукового оповещения о движении ворот.
Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
Кабель обогрева нижней направляющей.

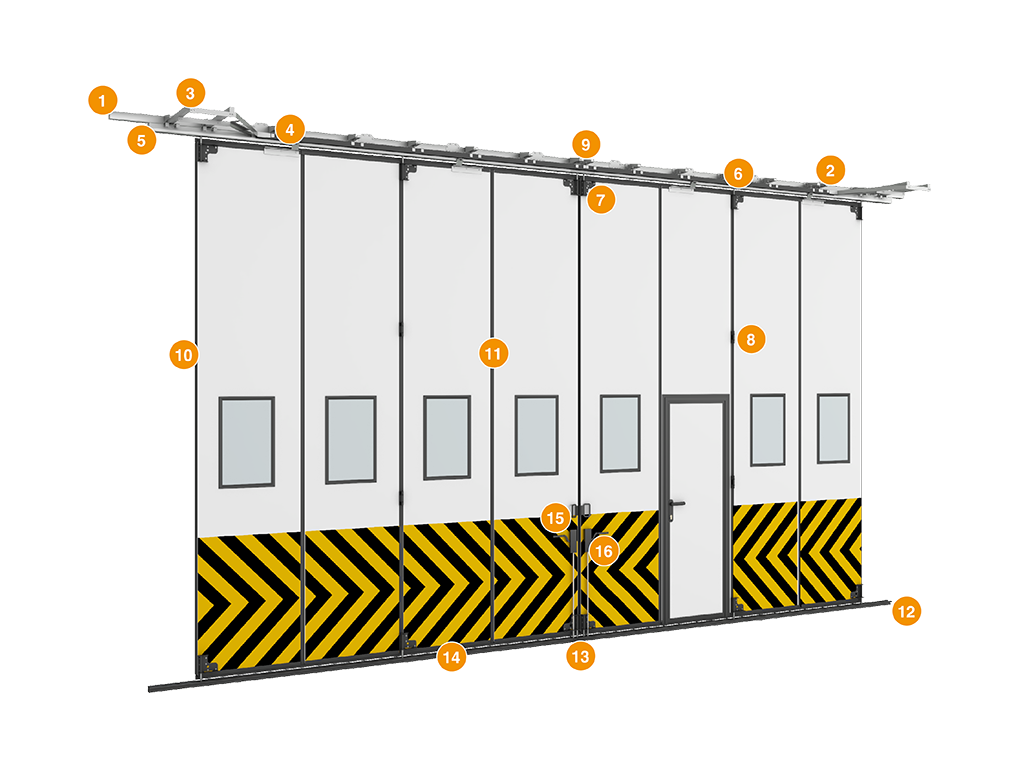

Конструкция

1. Кронштейн крепления привода с натяжителем
2. Кронштейн крепления к стене
3. Отклоняющая система с раскосами
4. Верхний направляющий ролик
5. Балка несущая стальная
6. Опора роликовая регулируемая
7. Кронштейн крепления роликовой опоры
8. Петля
9. Кронштейн крепления полотна ворот к цепи
10. Резиновый уплотнитель концевой
11. Резиновый уплотнитель шиповой
12. Нижний направляющий профиль
13. Ролик нижний
14. Щеточный уплотнитель
15. Ручка стальная
16. Вертикальная ригельная задвижка

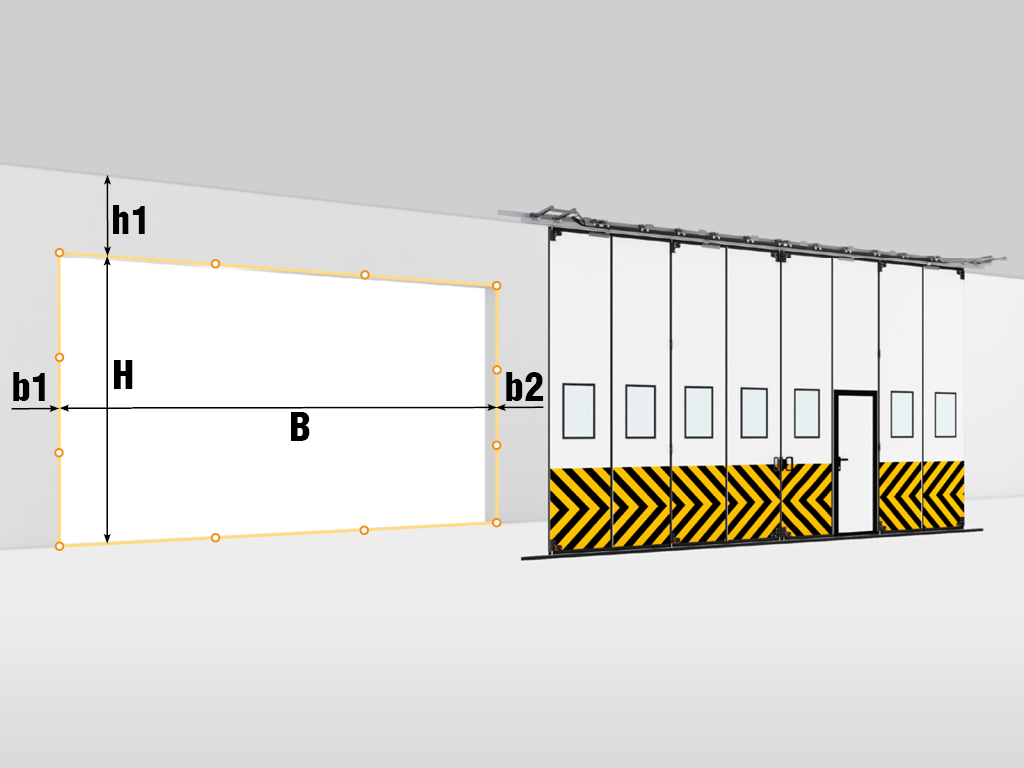

Подготовка объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

H – высота проема (расстояние от пола до верха проема).

B – ширина проема (расстояние от левого края до правого края проема).

h1 – притолока (расстояние от верха проема до препятствия).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

Требования к строительному объекту

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая.

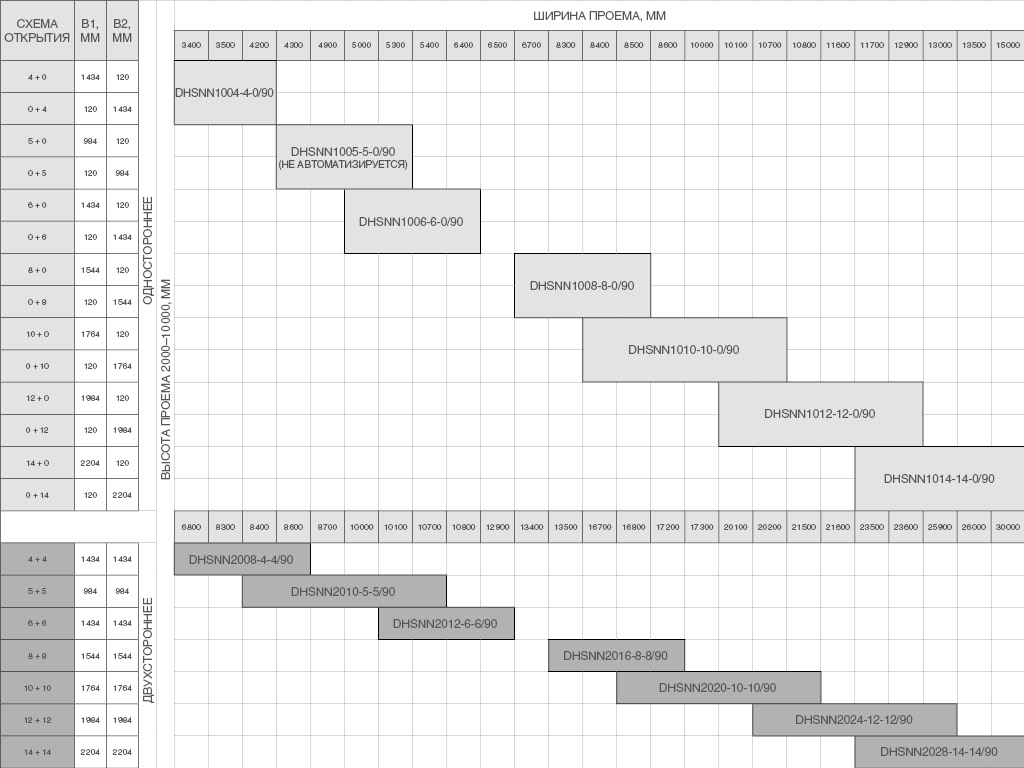

Размеры проема

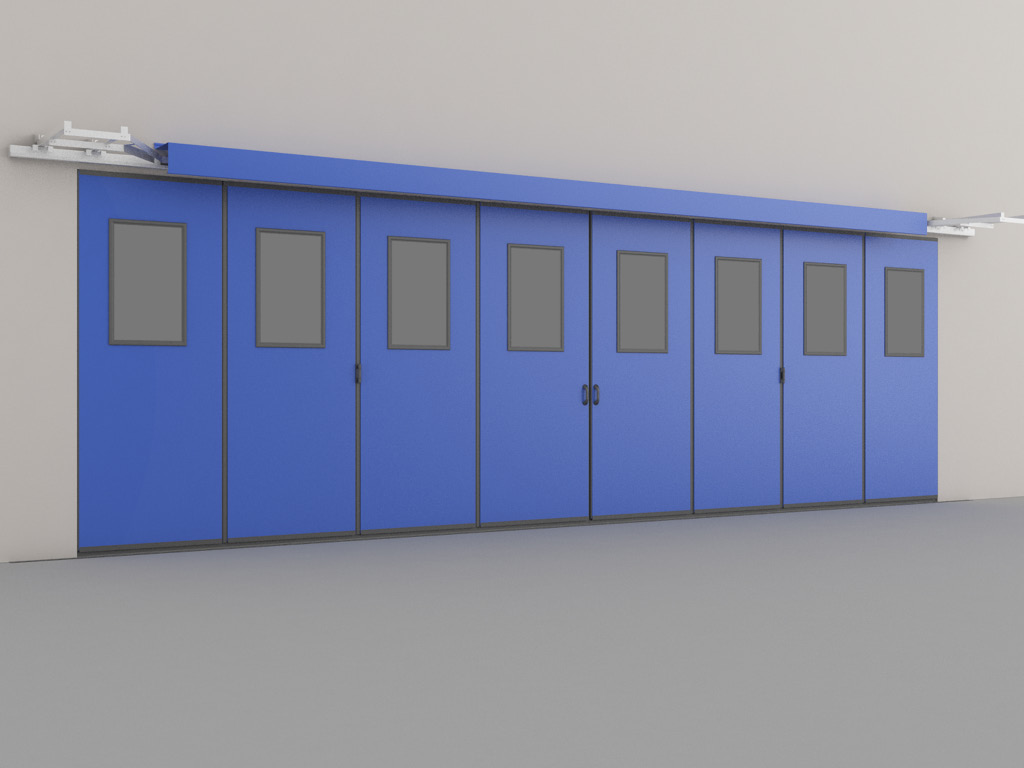

Способы монтажа

Монтаж на внутренней стороне стены рекомендуется, если позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.

Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

Технические характеристики

Параметр Значение Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па 50
Водонепроницаемость по ГОСТ26602.2-99, Па 50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001 480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт 0,65 При толщине сэндвич-панели 55 мм
Безотказность, количество циклов открывания-закрывания, не менее 20 000 Минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м² 25 При толщине сэндвич-панели 55 мм
Группа горючести по ГОСТ 30244-94 Г2 (умеренно горючие) При толщине сэндвич-панели 55 мм
Группа воспламеняемости по ГОСТ 30402-96 В2 (умеренно воспламеняемые) При толщине сэндвич-панели 55 мм

Условия эксплуатации продукции

1. Для обеспечения надежной и бесперебойной работы складных ворот с нижней направляющей рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Ручное открывание и закрывание ворот должно производиться только с помощью ручки.
3. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
4. Не допускайте загрязнения направляющей и роликов.
5. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
6. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности изделия «Промышленные складные ворота с нижней направляющей серии IFG-LG», произведенного концерном DoorHan, сроком на 1 год с момента приобретения данного изделия.

Дополнительное описание

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема груза, рекомендуется использовать стропы соответствующей грузоподъемности.

Документация

.pdfИнструкция по монтажу складных ворот с нижней направляющей

Остались вопросы по ?

Валерий Пешко

Консультант компании ООО "Винсера"

Оставить заявку Или позвоните +375 29 386 55 55

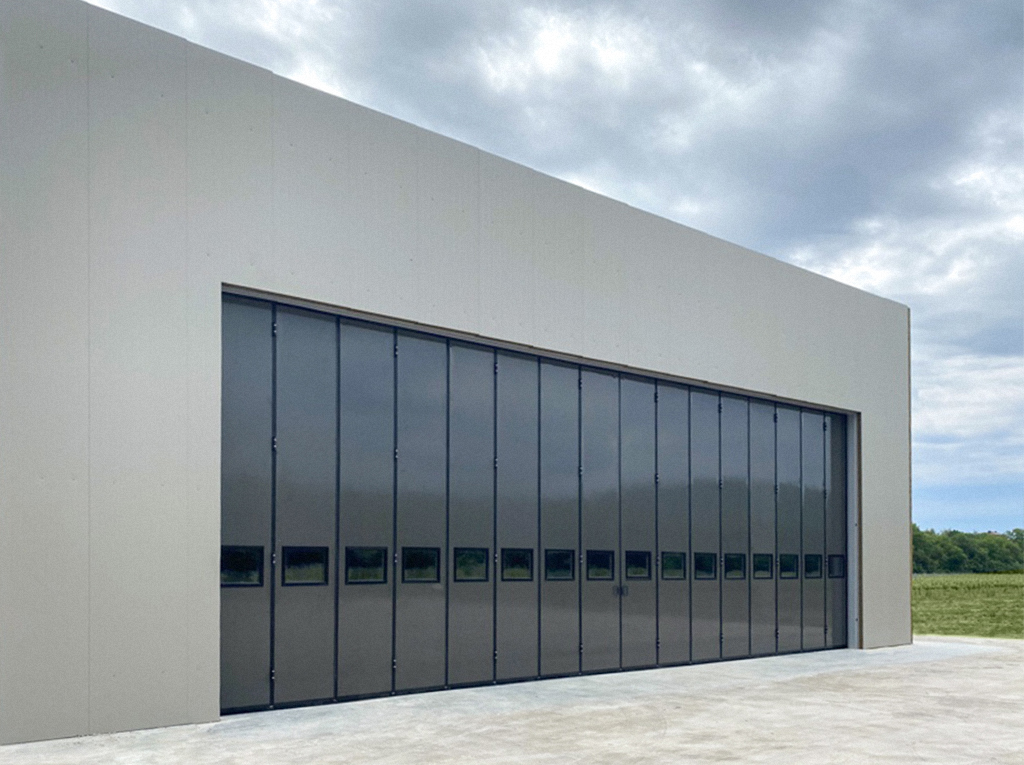

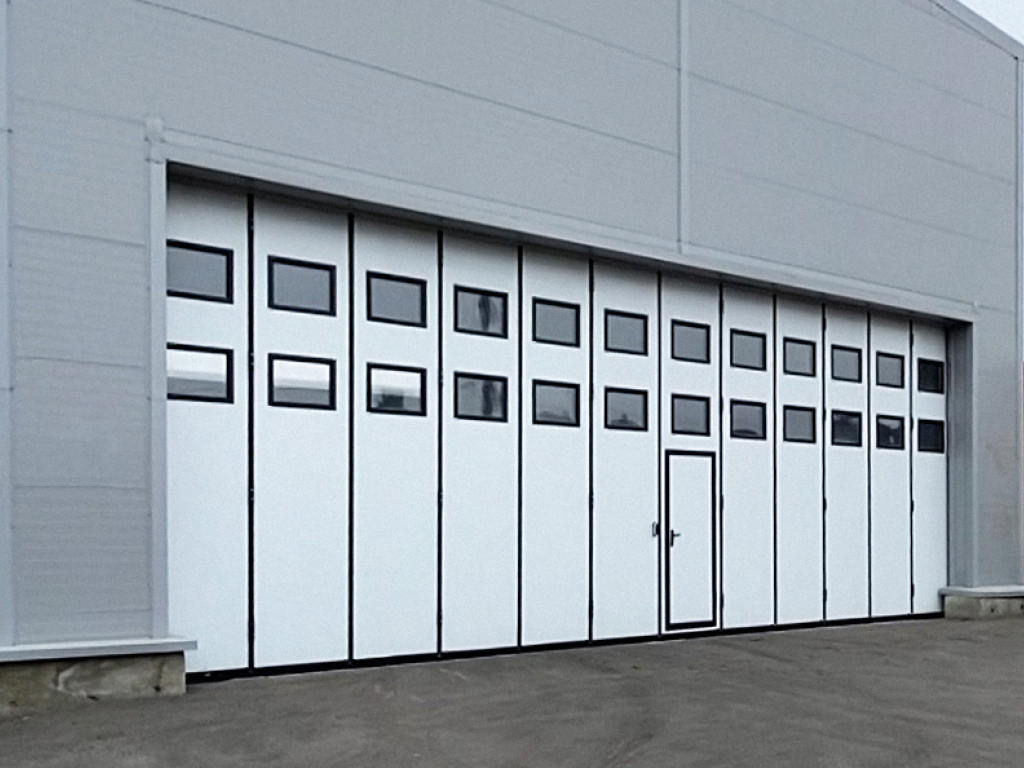

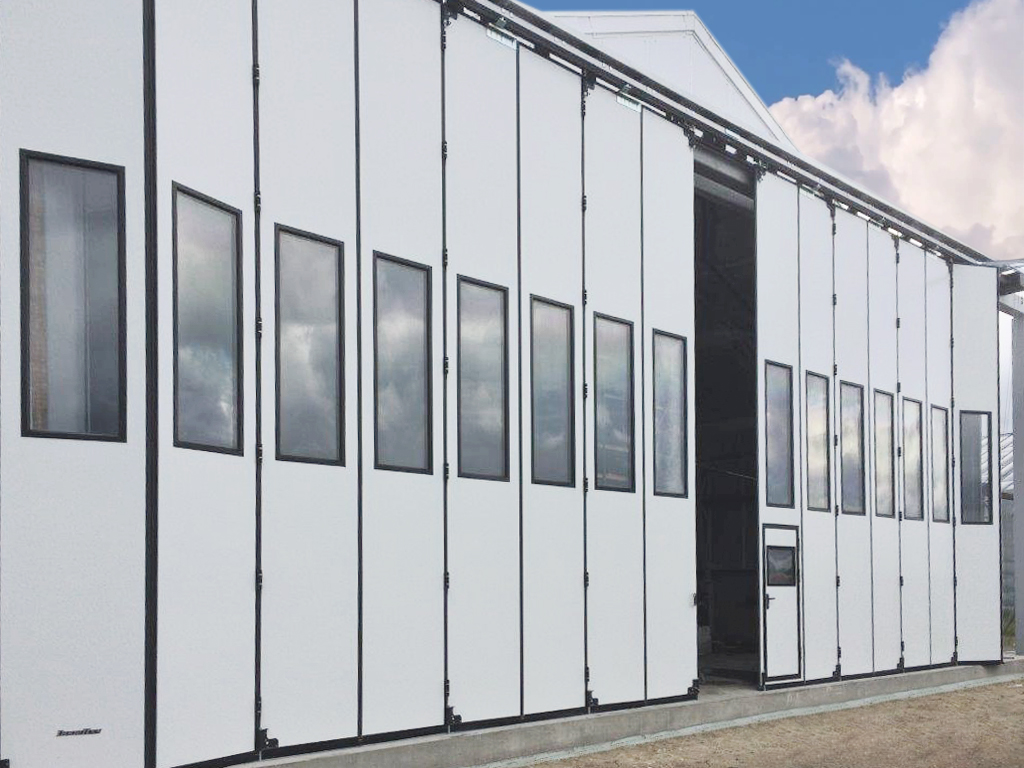

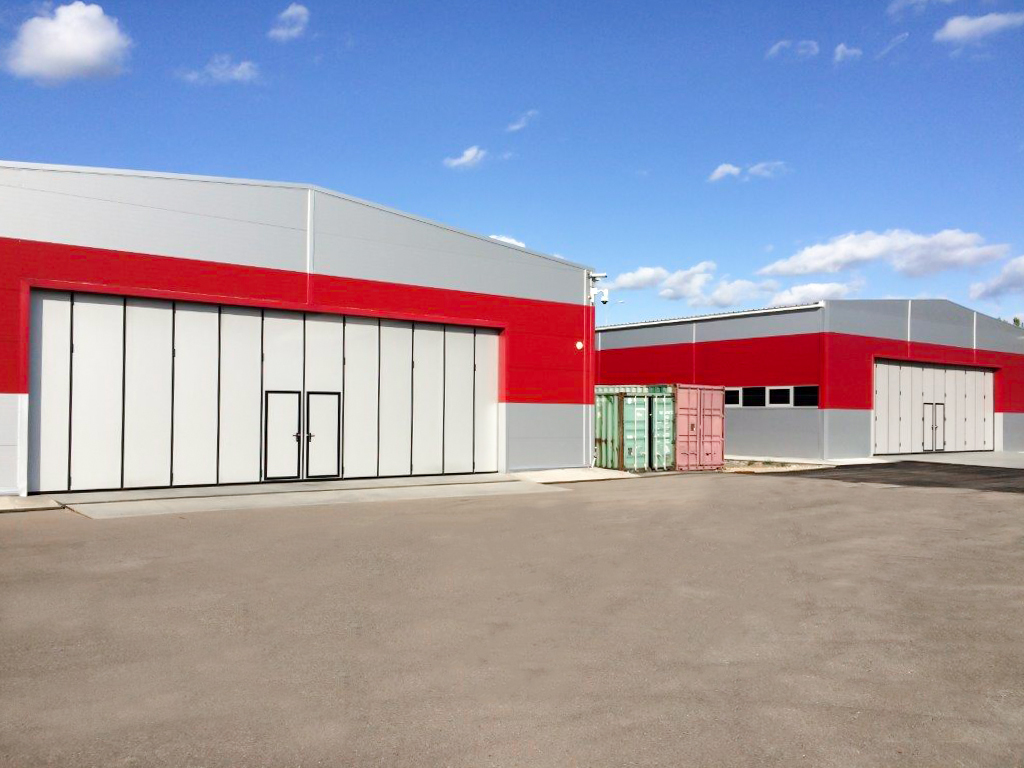

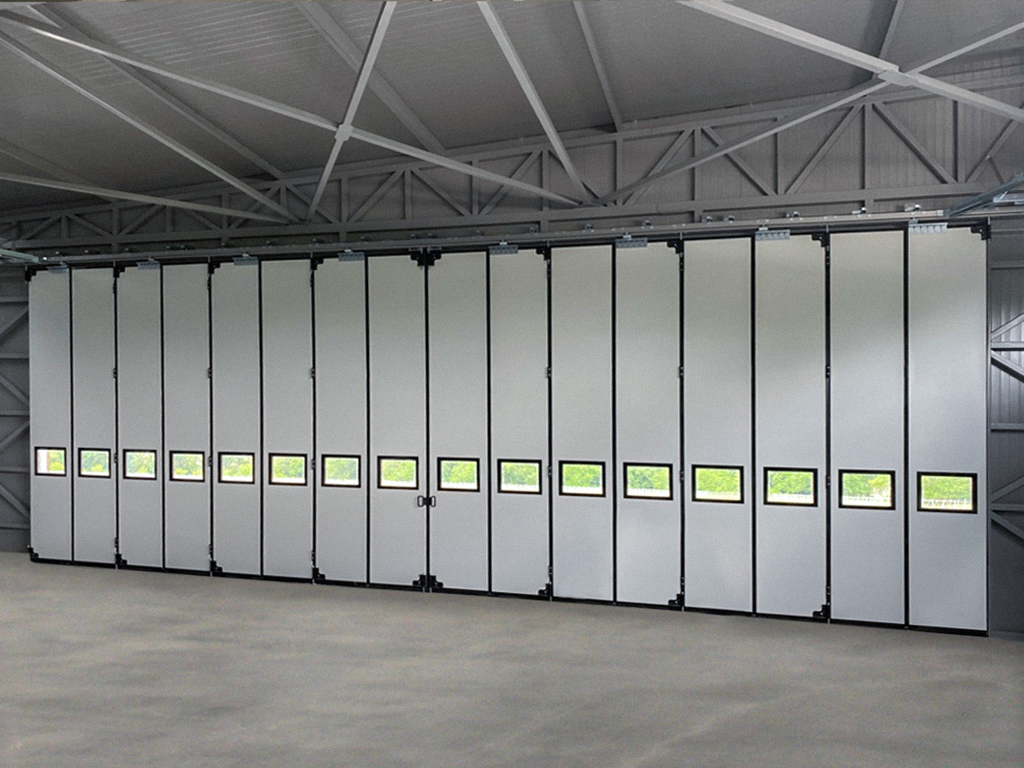

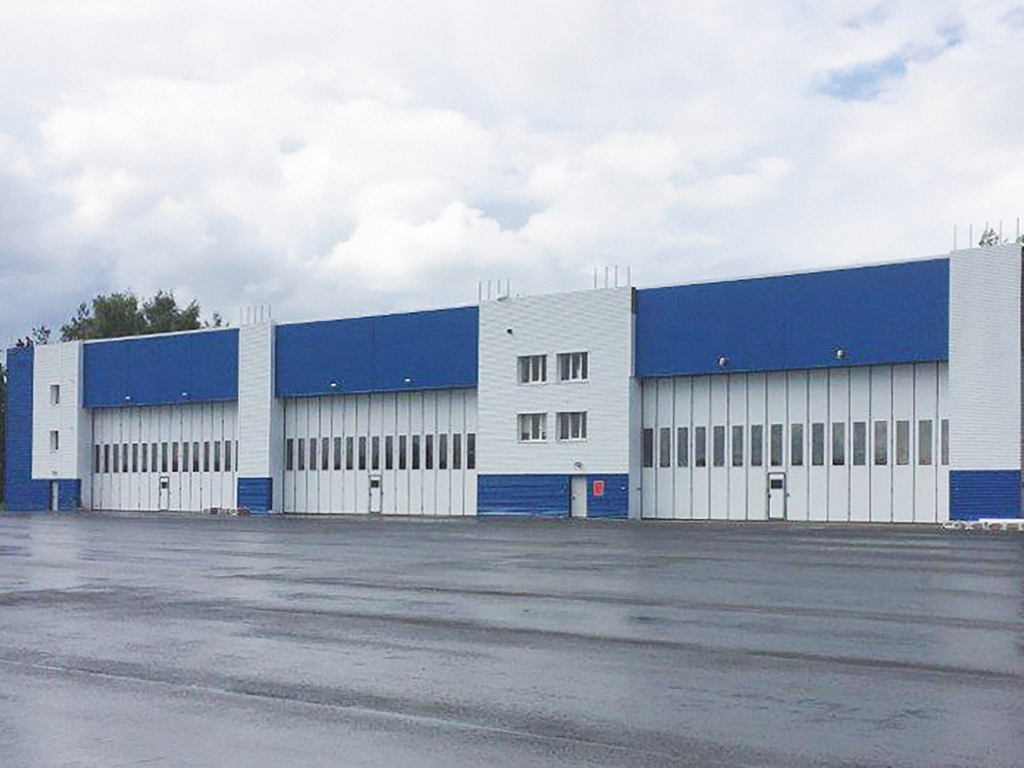

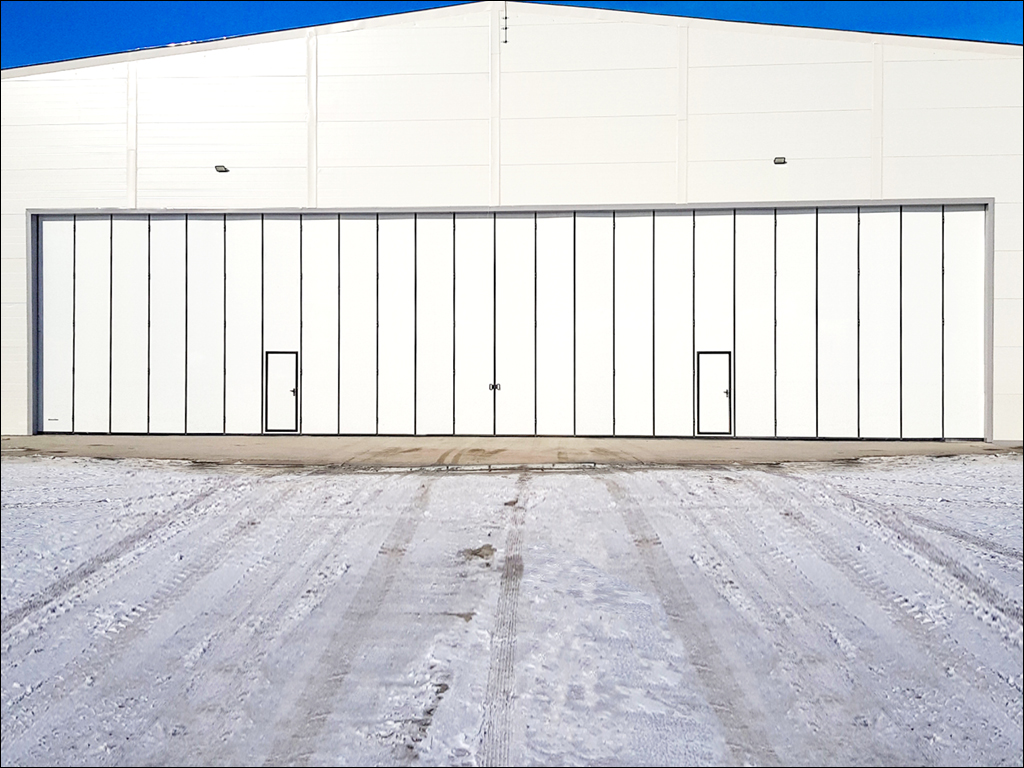

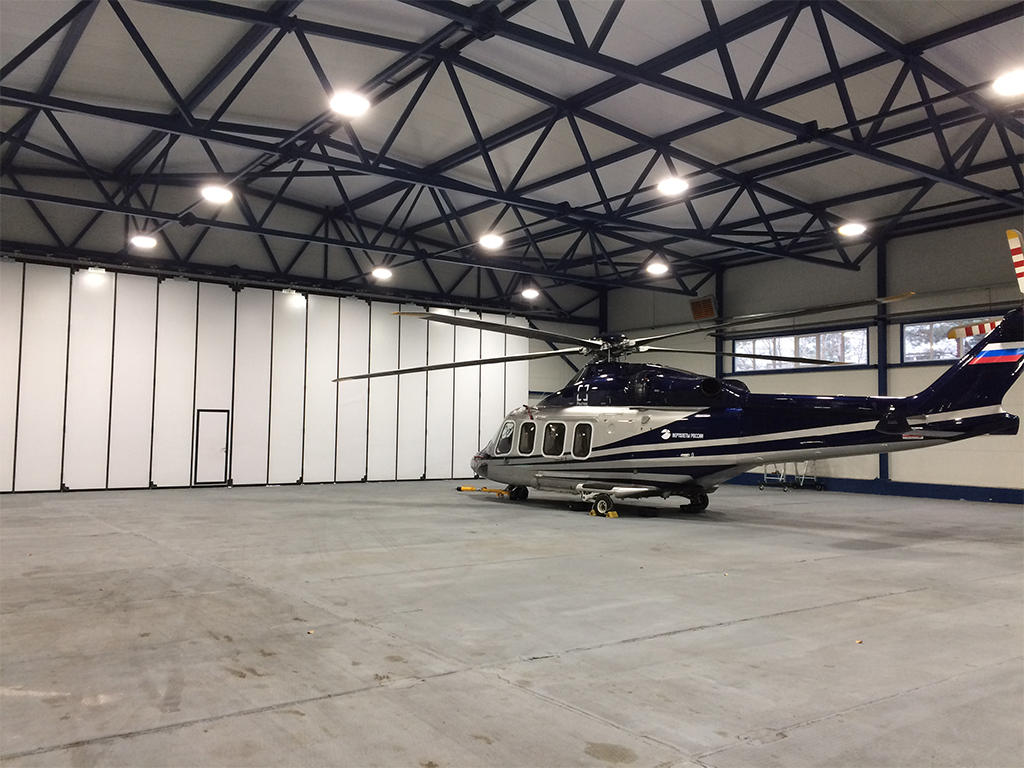

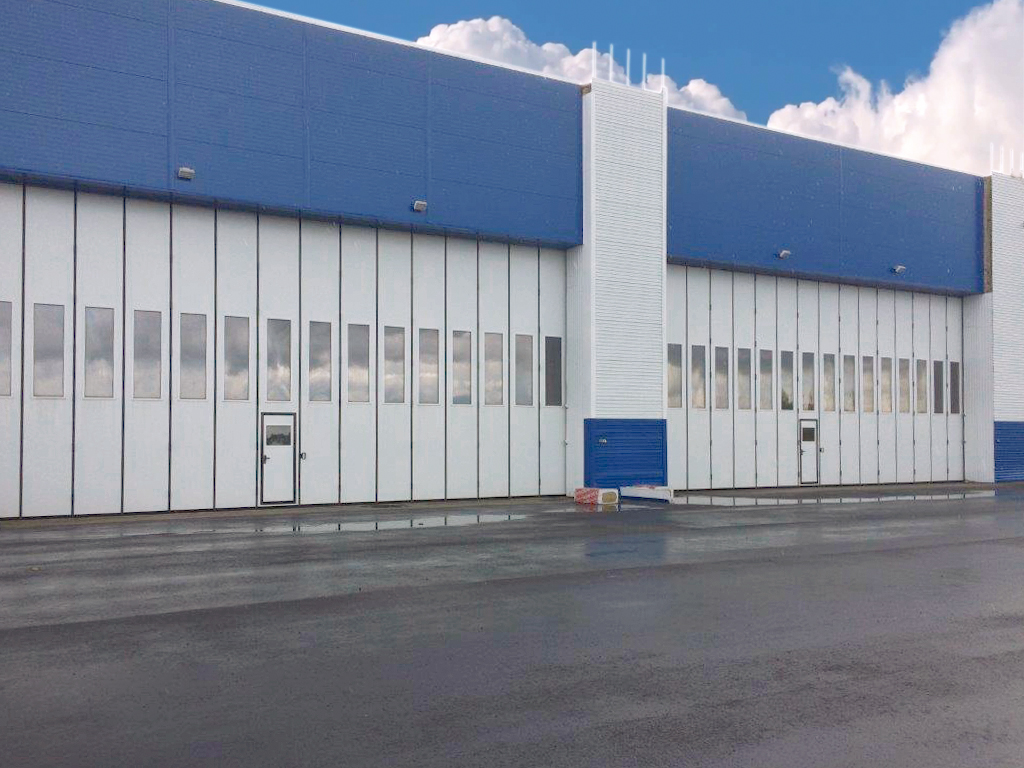

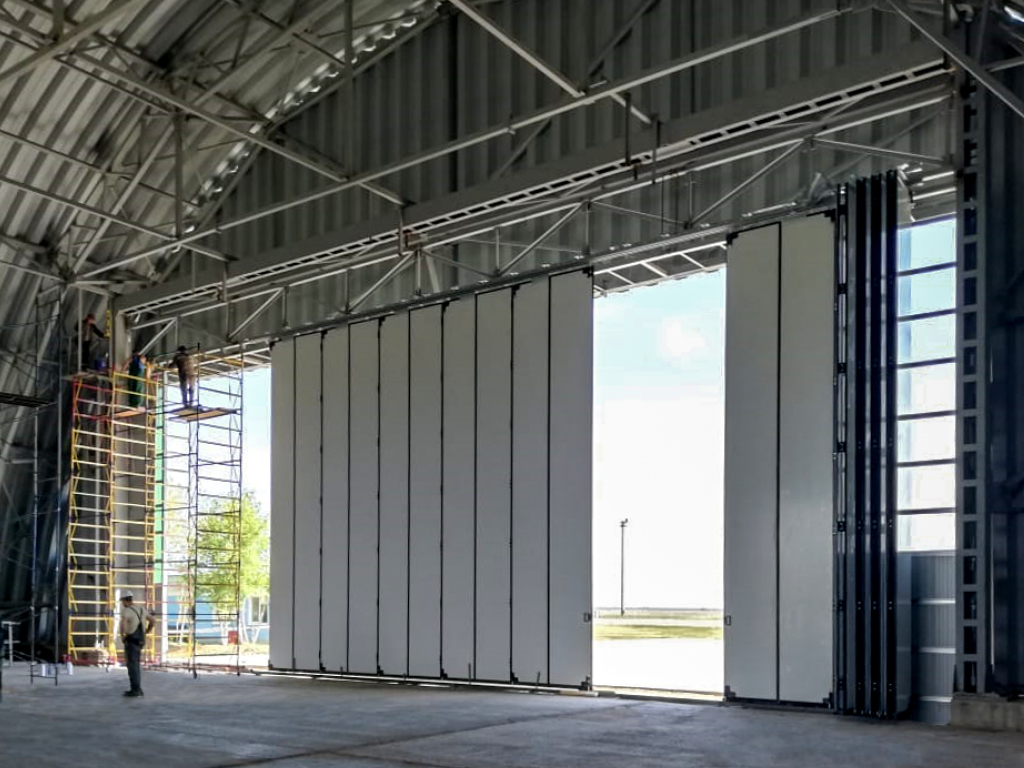

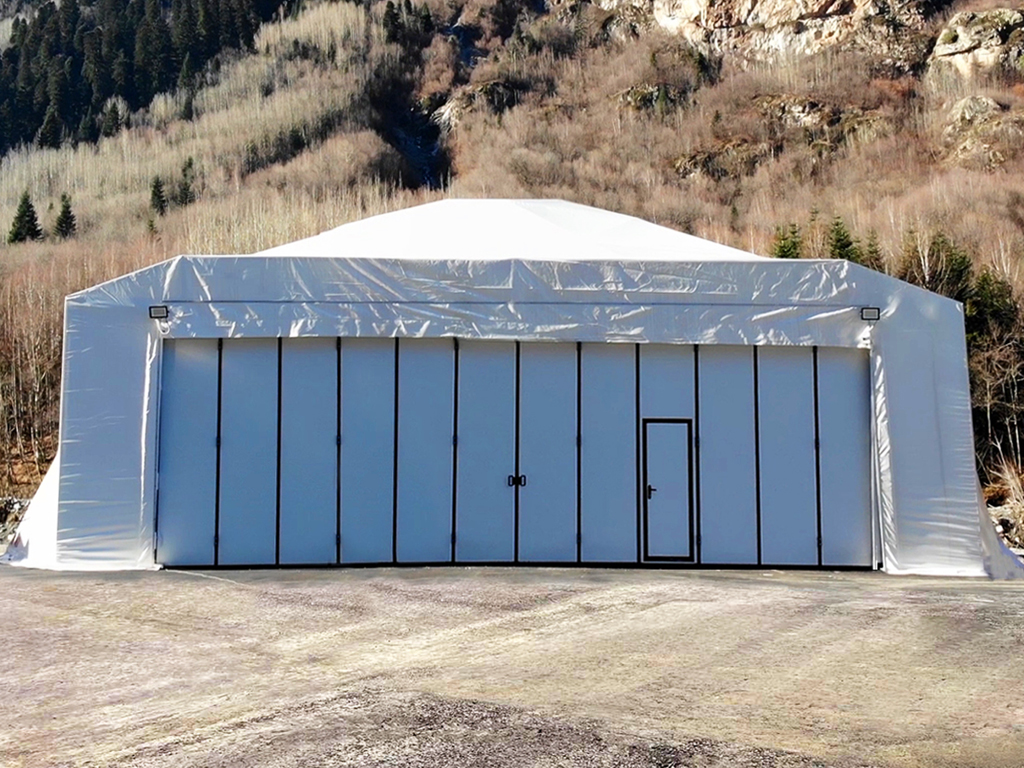

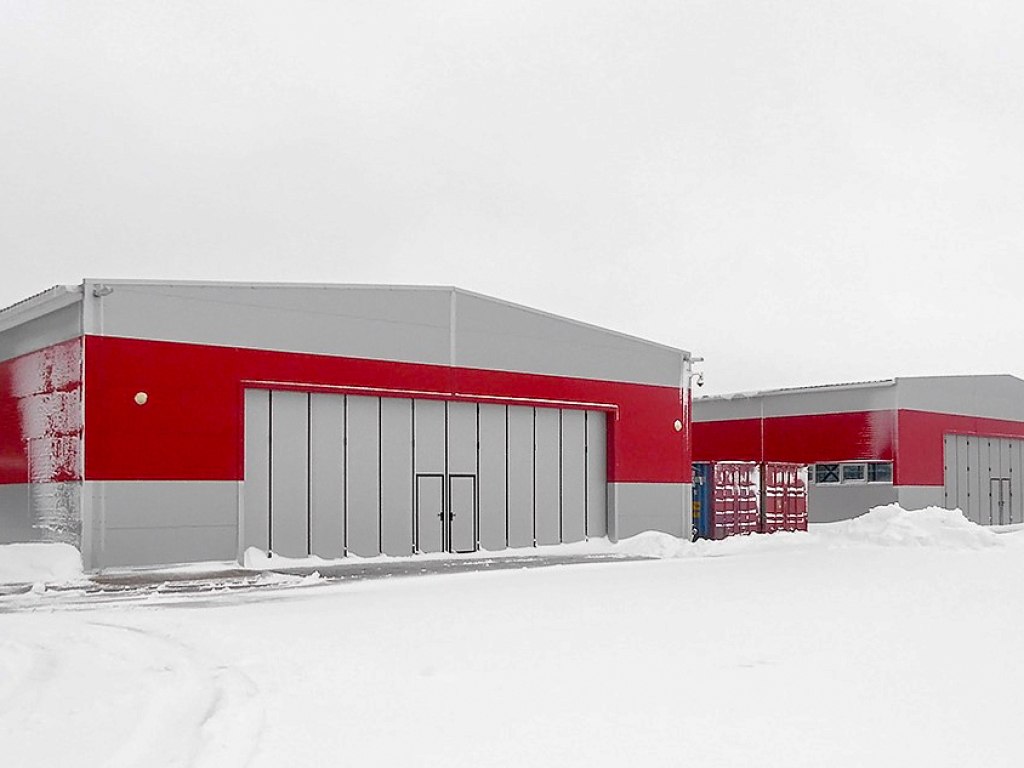

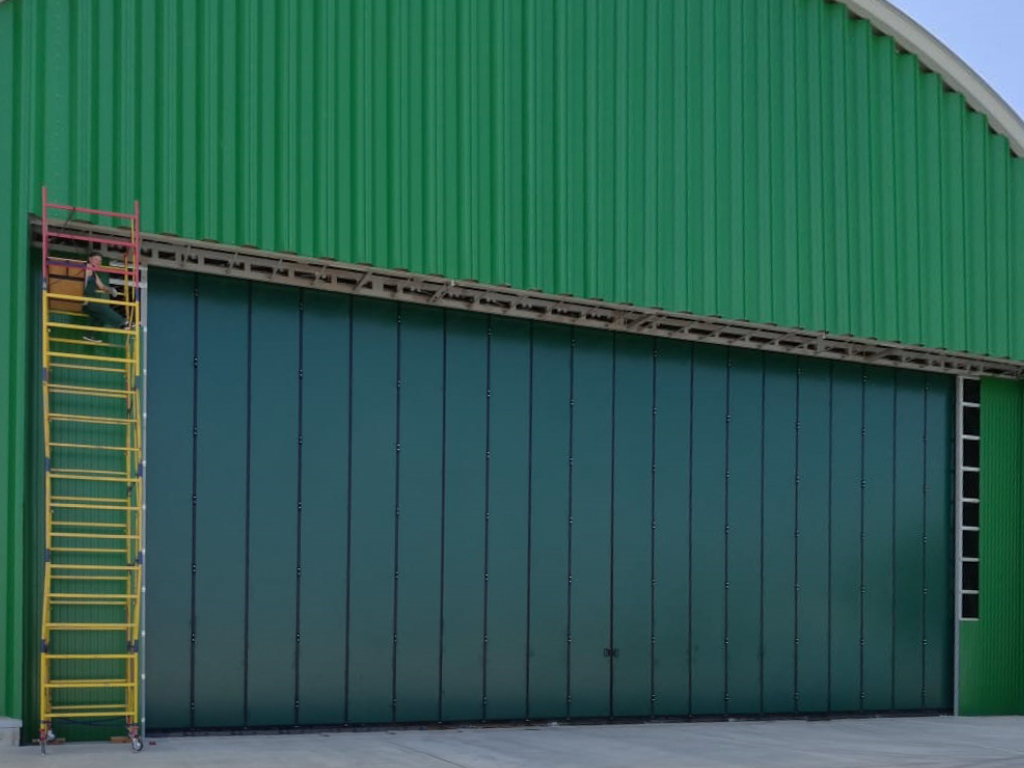

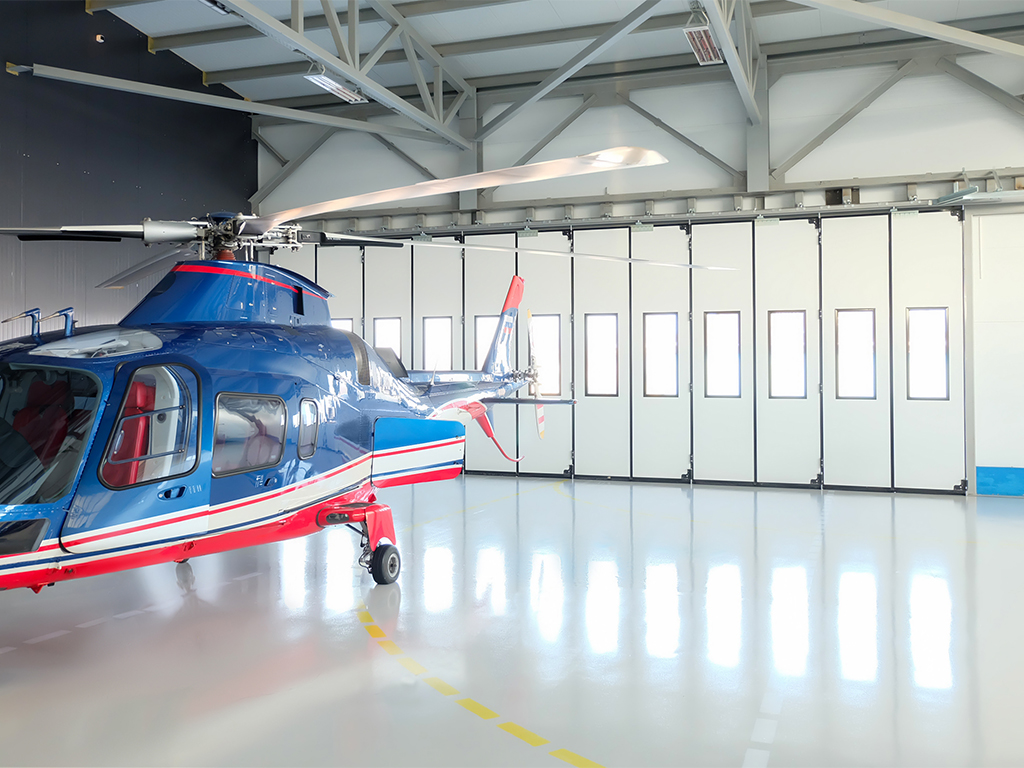

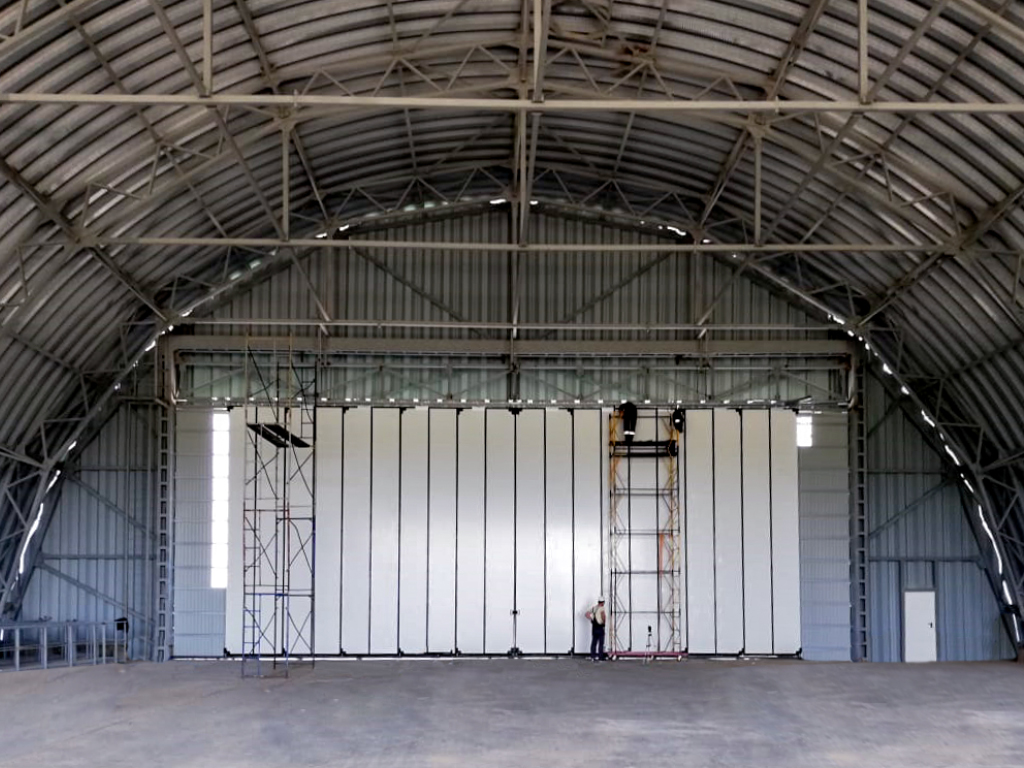

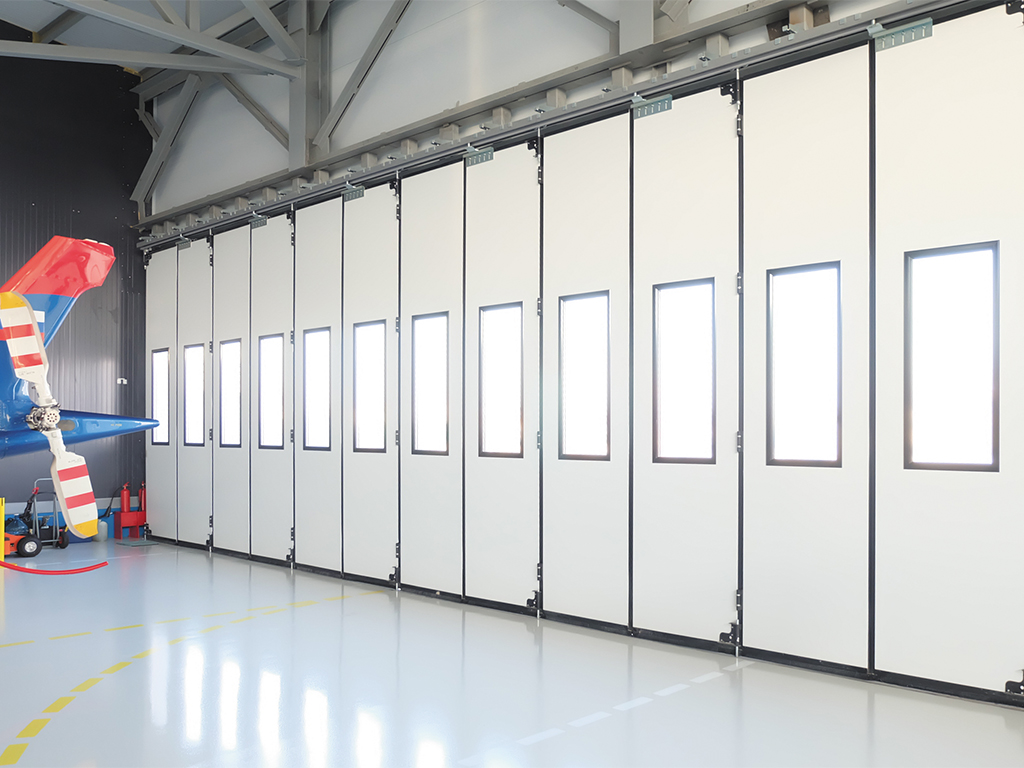

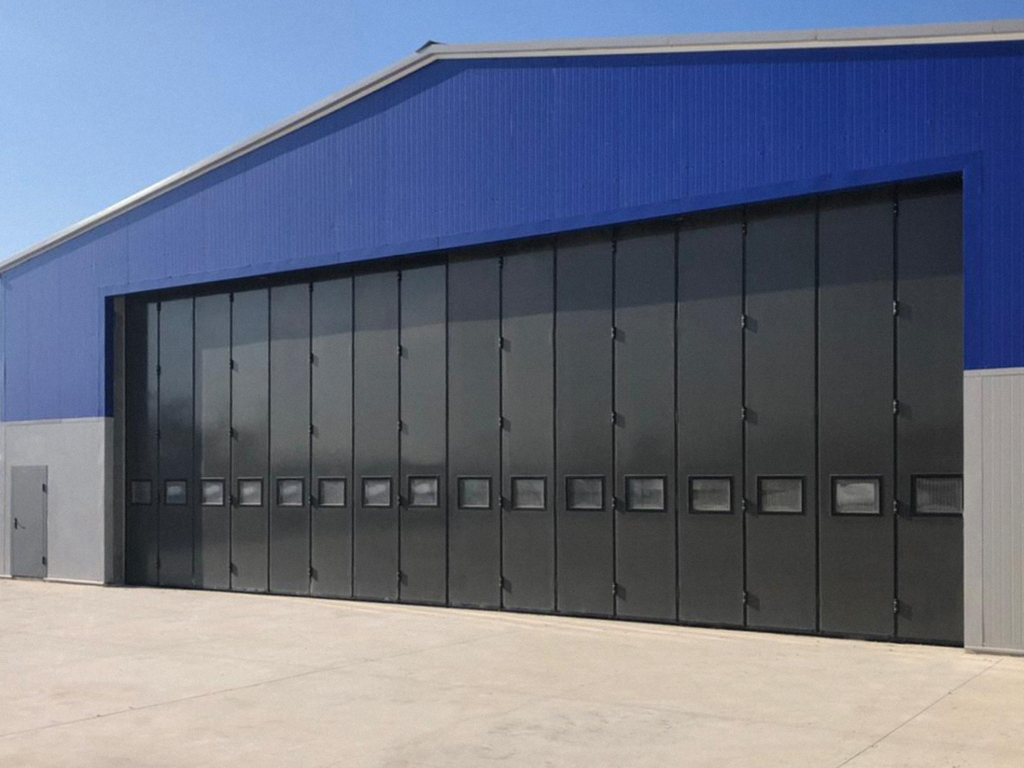

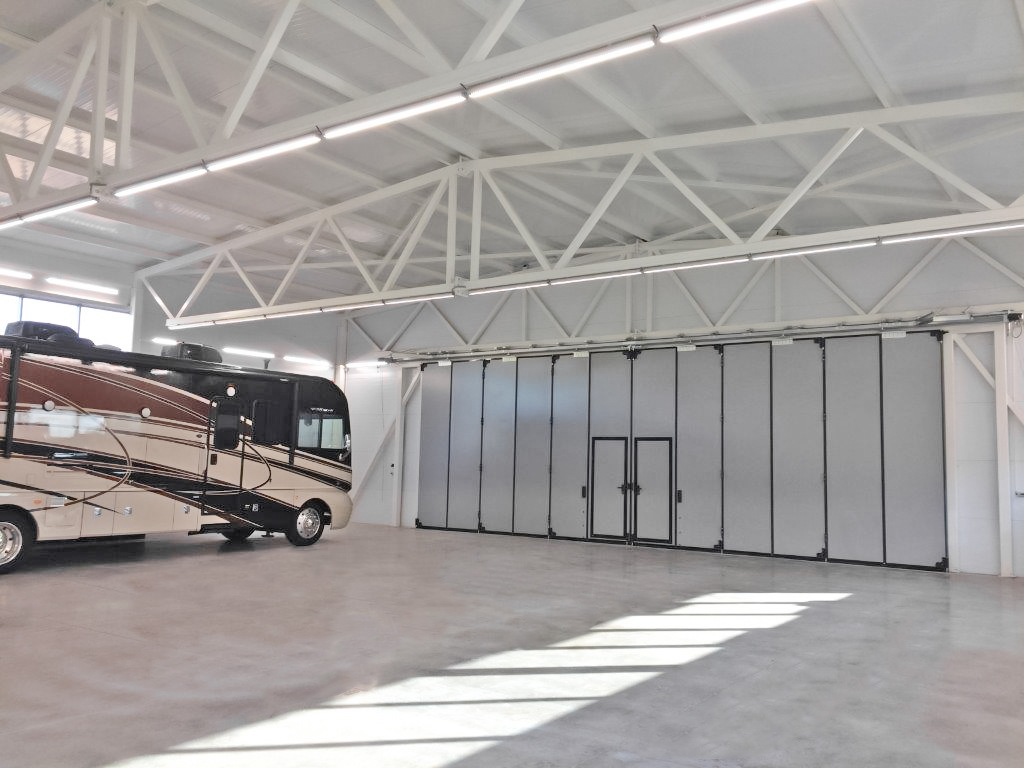

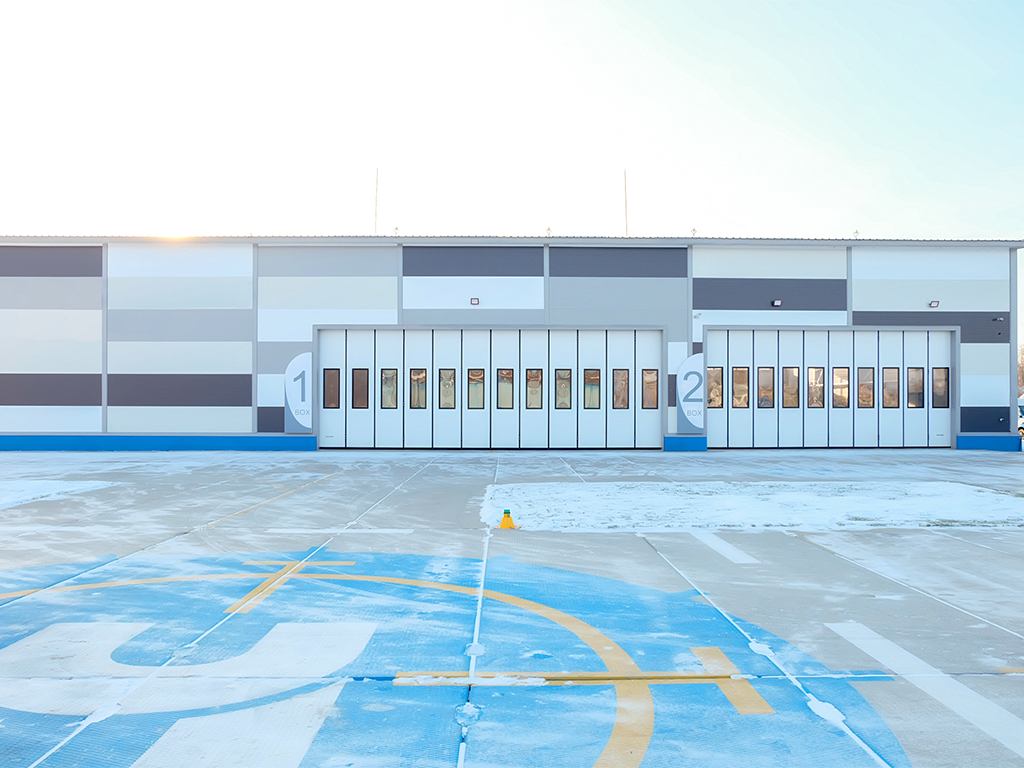

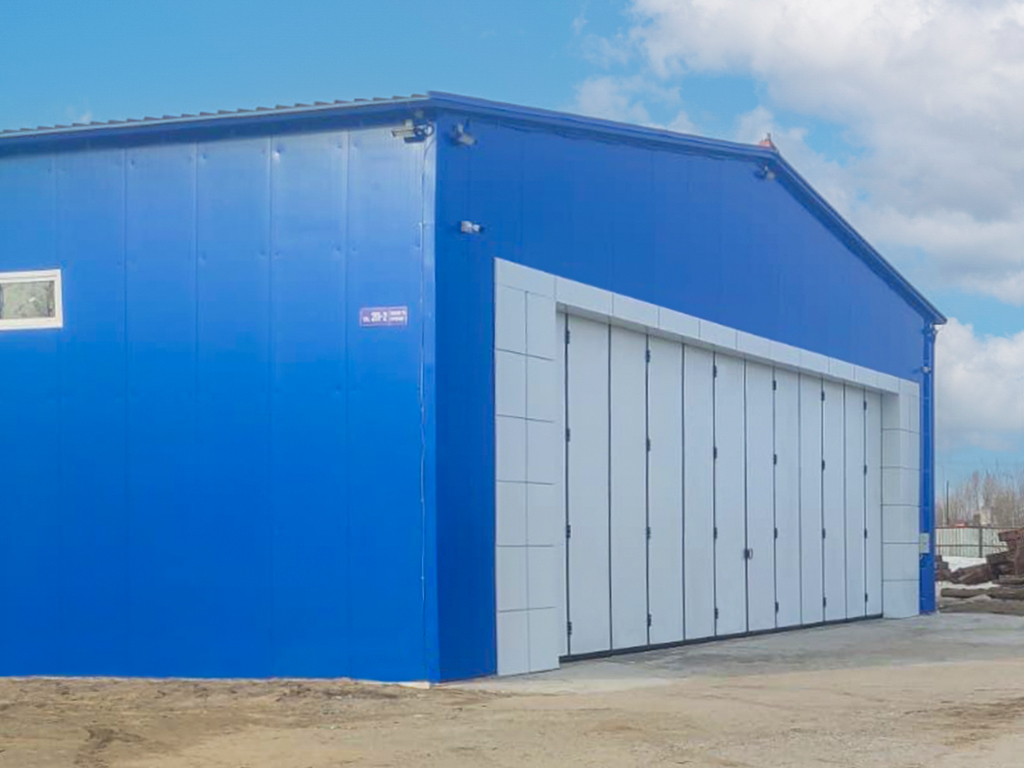

Примеры использования
