Описание

Скоростные рулонные ворота серии SPEEDROLL SDO предназначены для установки на внешние проемы помещений любого назначения (промышленного, складского, торгового и т. д.) с целью изоляции и сохранения микроклимата.

Характеристики

Параметр Показатель
Ширина проема, мм 1 200–5 700
Высота проема, мм 1 800–5 800
Притолока, мм От 450
Пристенки, мм От 225


Зона применения

Складские комплексы. Промышленные объекты

Цветовые решения

RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 9005 (черный)
RAL 1013 (жемчужно-белый)
RAL 6005 (зеленый)
RAL 8017 (коричневый)
RAL 3005 (красный)
RAL 5005 (синий)
RAL 7038 (серый)
Оцинкованная сталь (без покрытия)
RAL 5002 (синий)
RAL 1003 (желтый)
RAL 3002 (красный)
RAL 2004 (оранжевый)

Комплектация

Стойки и короба из оцинкованной стали.
Вал из оцинкованной стали диаметром 90/130 мм.
Направляющие из экструдированного полиэтилена.
Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м².
Блок управления с частотным преобразователем в стальном окрашенном корпусе, 300 × 400 × 150 мм; класс защиты – IP54.
Фотоэлементы устанавливаются на высоте 500 мм от пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открывании.
Выносные фотоэлементы на столбиках и сигнальные лампы.

Дополнительная комплектация

Корпус блока управления из нержавеющей стали AISI304.
Подогрев привода и стоек.
При закрывании в случае прикосновения чувствительной нижней кромки к препятствию с сенсора по радиоканалу передается сигнал в блок управления на открывание ворот; в случае отключения электричества ворота открываются автоматически с помощью противовеса.
Привод DoorHan SERVO (220 В).

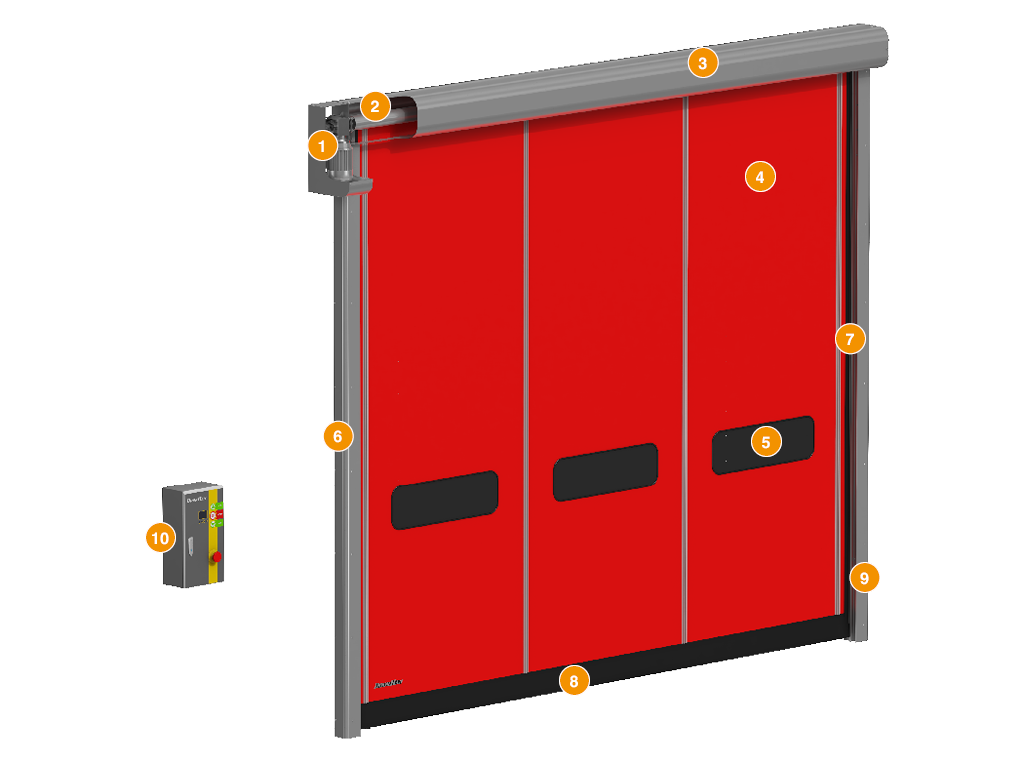

Конструкция

1. Электрический привод
2. Вал
3. Короб вала
4. Полотно ворот
5. Вставка прозрачная (окно/панель)
6. Стойка
7. Направляющая для движениия полотна
8. Нижняя кромка полотна
9. Фотоэлемент
10. Блок управления

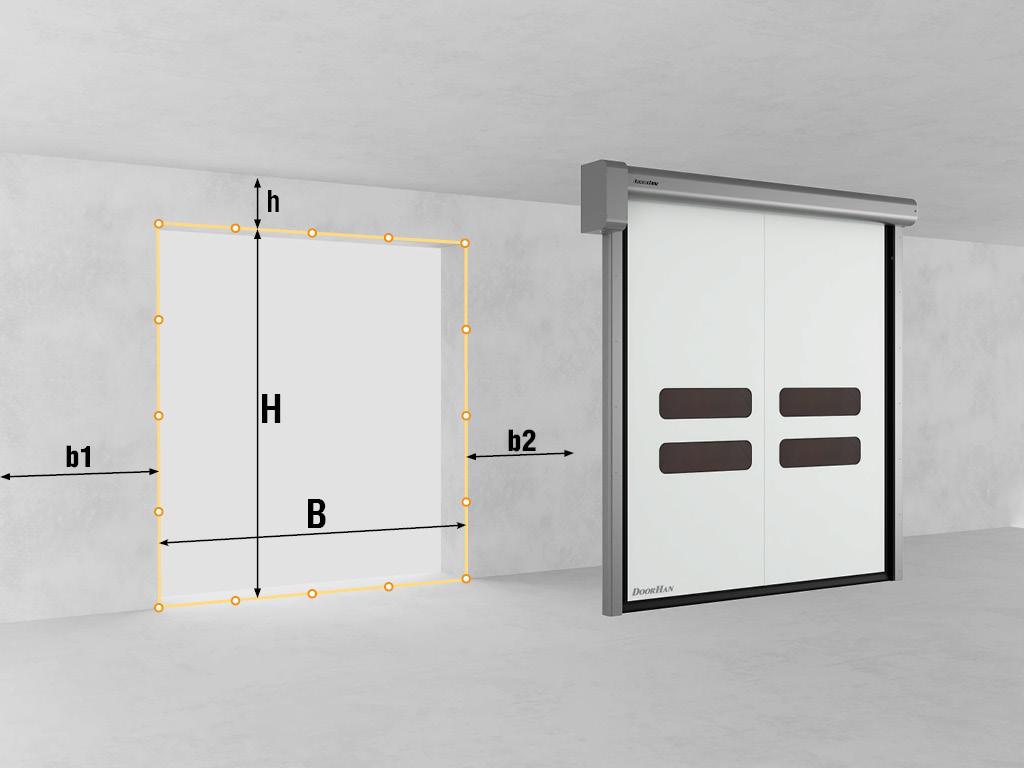

Подготовка объекта

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по тpем точкам (в крайних положениях и по центру).

B – ширина проема (расстояние от левого края до правого края проема).

H – высота проема (расстояние от пола до верха проема).

h – притолока (расстояние от верха проема до потолка).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

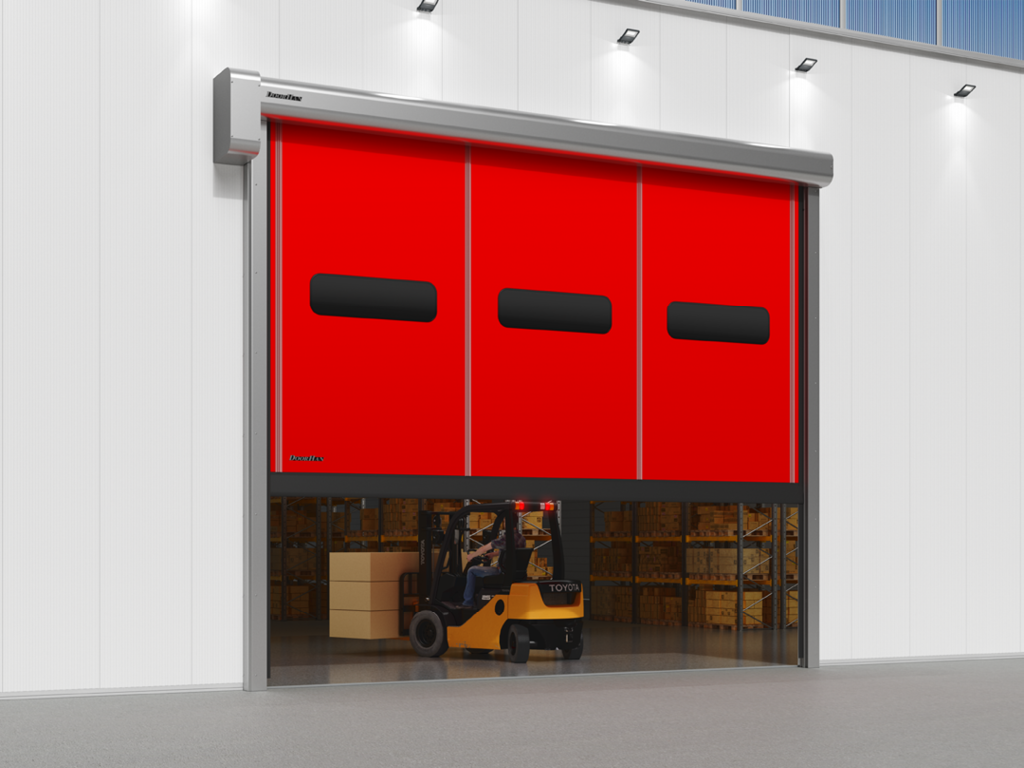

Способы монтажа

Накладнoй монтаж скоростных ворот.

Технические характеристики

Параметр Значение Примечание
Ветровая нагрузка, км/ч CLASS3 (до 120) Для ворот до 3 000 × 3 000 мм
Ветровая нагрузка, км/ч CLASS2 (до 90) Для ворот до 5 000 × 5 000 мм
Ветровая нагрузка, км/ч CLASS1 (до 82) Для ворот до 6 000 × 6 000 мм
Скорость открывания, м/с 2,0 Для ворот до 3 000 × 3 000 мм
Скорость открывания, м/с 1,5 Для ворот до 5 000 × 5 000 мм
Скорость открывания, м/с 1,0 Для ворот до 6 000 × 6 000 мм
Скорость закрывания, м/с 0,5
Диапазон рабочих температур, °С -30...+50 При эксплуатации в температурном режиме -16...-30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции: опция «Профиль безопасности» недоступна
Мощность, Вт 1 500
Класс защиты IP IP54 Концевые положения отслеживаются энкодером
Напряжение питания, В 220 В/50 Гц Однофазное
Напряжение питания, В 380 В/50 Гц Трехфазное
Безотказность, количество циклов открывания-закрывания, не менее 1 500 000 Зависит от условий эксплуатации

Условия эксплуатации продукции

Сопротивление ветровой нагрузке для ворот серии SpeedRoll приведено для ворот, находящихся в закрытом положении. Ворота не используются в местах с нестабильной и повышенной ветровой нагрузкой, вызванной естественными или техногенными факторами, таких как:
- здания, расположенные на морских побережьях или в горах;
- многоуровневые отапливаемые подземные паркинги со множеством въездов и выездов;
- производства с мощной приточно-вытяжной вентиляцией;
- в зданиях сложной конфигурации с множеством воротных проемов, где возможно появление сильных сквозняков. При наличии одного или нескольких вышеуказанных факторов рекомендуется использовать ворота серии SpeedFold или спиральные ворота серии HSSD.
Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
Ручное открывание и закрывание ворот производится с помощью воротка.
Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
Не допускайте загрязнения направляющей ПВХ-полотна.
Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.
Для ворот, установленных снаружи здания и использующихся при температурах ниже -15 °C, не допускается эксплуатация полотна с окнами.
Функция самовосстановления полотна ворот в направляющих служит для работы ворот в аварийных условиях, в случае непреднамеренного наезда транспортом, она не предназначена для работы при намеренном и систематическом выбивании полотна из направляющих. Работоспособность функции обеспечивается возможностью выхода «зиппера», установленного на полотне ворот из пластиковых направляющих. Работоспособность функции не может быть обеспечена в случае нанесения ударов, по степени воздействия превышающих прочностные параметры отдельных компонентов полотна и элементов системы. Например, в случае наезда на полотно с высокой скоростью, ударов острыми предметами, ударов в верхнюю часть ворот поднятыми вилами погрузчика и т. п.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных рулонных ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Дополнительное описание

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатeль или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Документация

.pdfВорота рулонные скоростные DOORHAN SDI (для внутреннего использования) .pdfБлок управления GfA .pdfБлок управления BMP .pdfБлок управления DOORHAN .pdfБлок управления DOORHAN SERVO

Остались вопросы по скоростным рулонным воротам?

Валерий Пешко

Консультант компании ООО "Винсера"

Оставить заявку Или позвоните +375 29 386 55 55

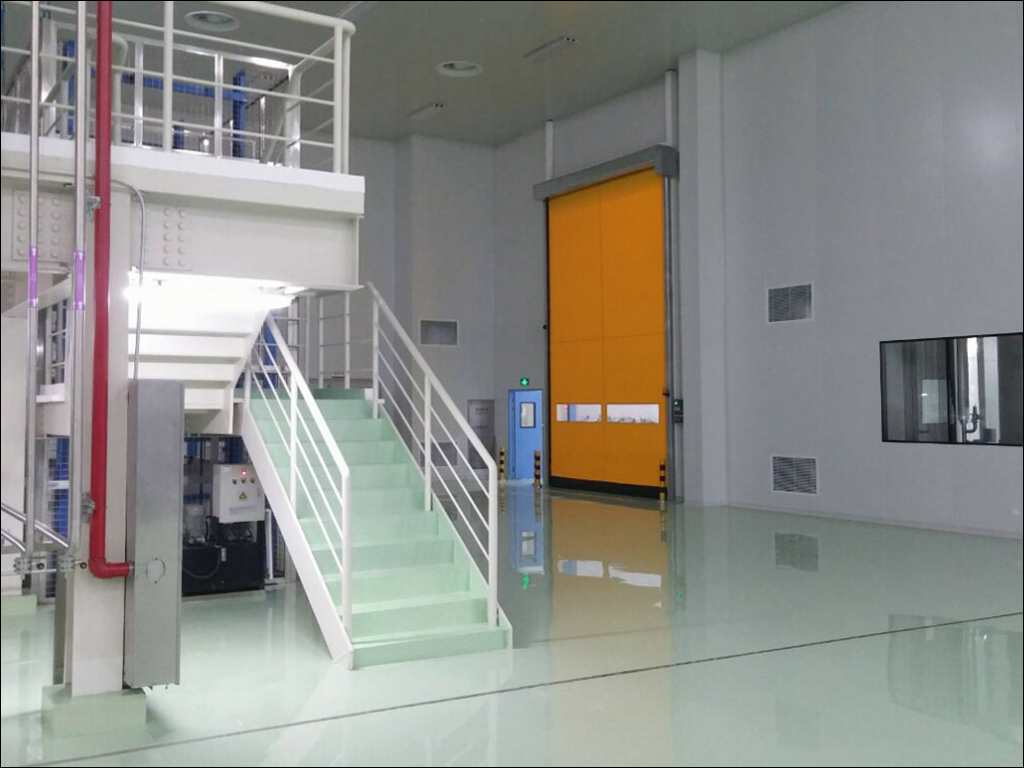

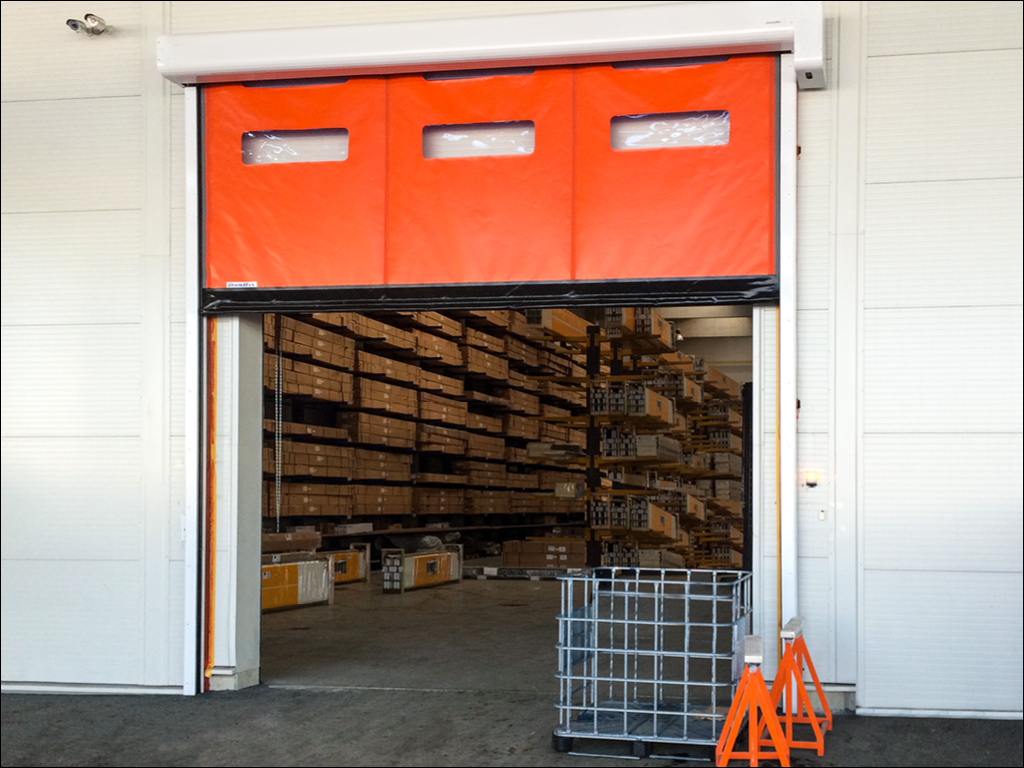

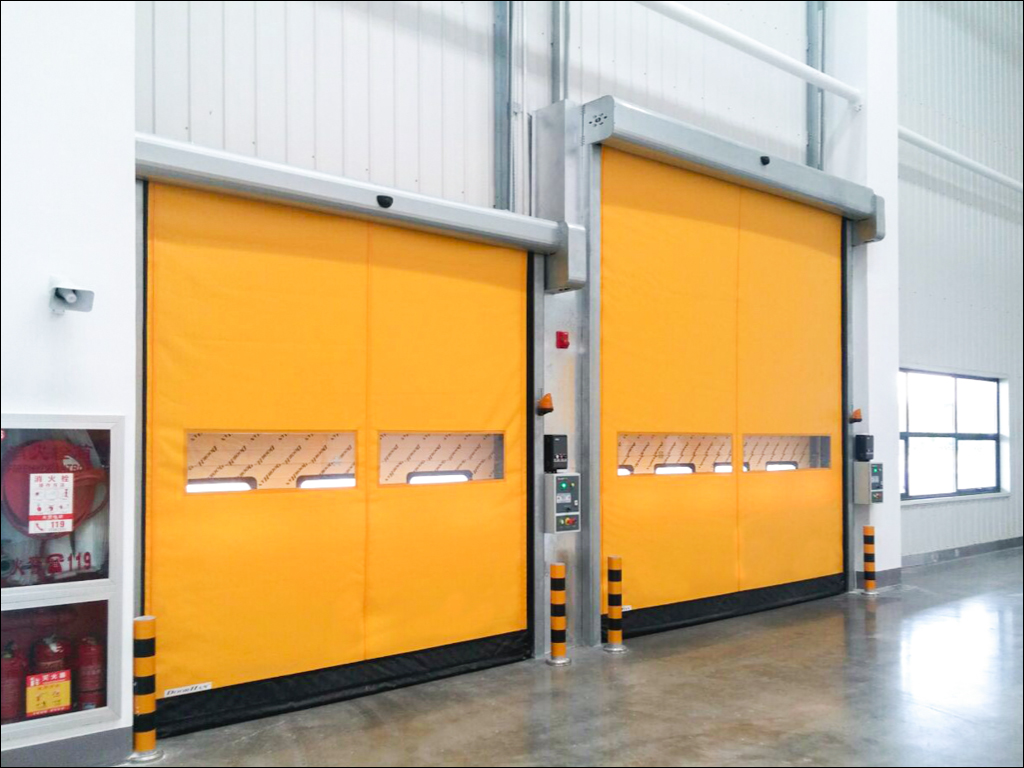

Примеры использования скоростных рулонных ворот
