Описание

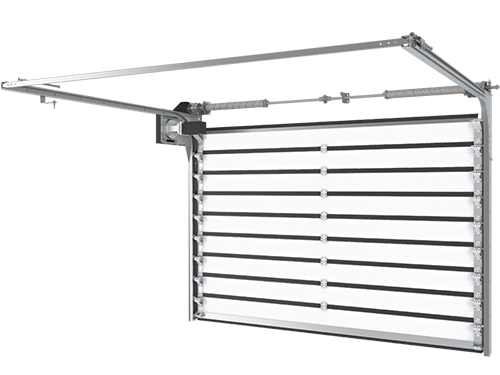

Секционные ворота серии ISD01-PARKING совмещают в себе лучшие качества секционных и скоростных спиральных ворот.
Высокая скорость открывания ворот определяет их область применения — они устанавливаются в проемы таких объектов, как паркинги, гаражи, пропускные пункты, промышленные и складские помещения.

Характеристики

Параметр Показатель
Высота проема, мм 2 000–3 700
Ширина проема, мм 2 000–5 000
Притолока, мм От 430
Пристенки, мм От 150; со стороны установки привода — от 230

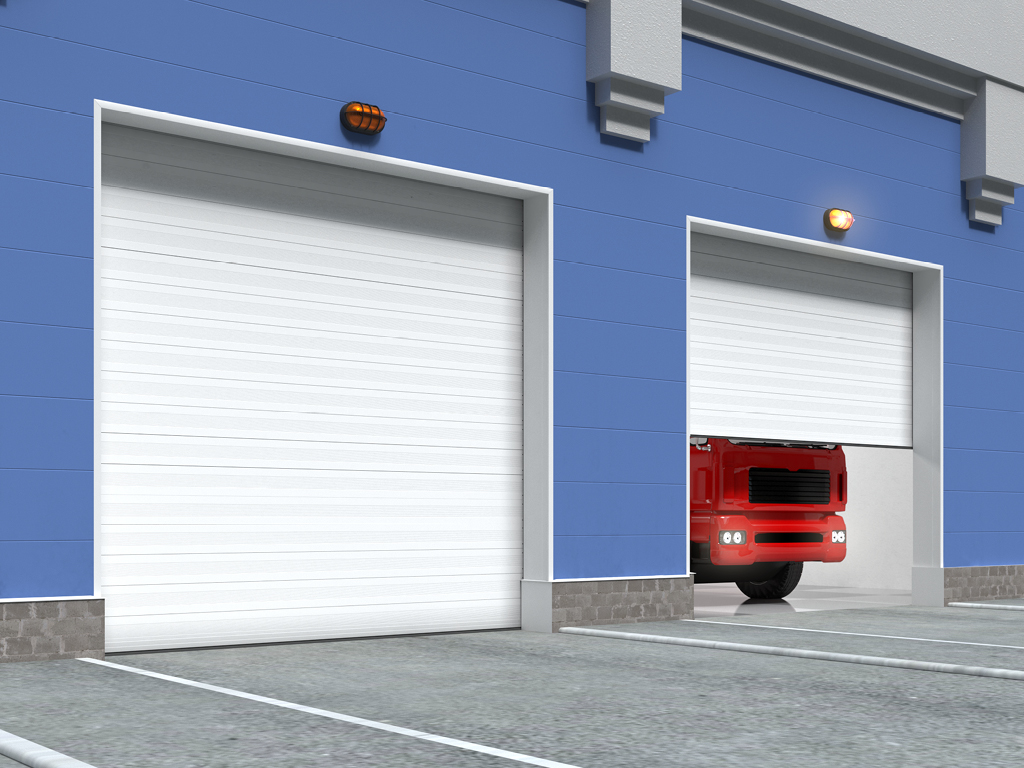

Зона применения

Объекты с высокими требованиями к скорости открывания и интенсивности эксплуатации ворот

Цветовые решения

RAL 9003 (белый)
RAL 9006 (серебристый)
Нестандартный цвет по карте RAL (наценка)

Комплектация

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и с усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Блок управления и электропривод, оснащенный системой аварийной разблокировки.
Площадка-упор устанавливается на верхнюю панель, увеличивая площадь сопряжения демпфера амортизатора и полотна ворот. Узел исключает возникновение аварийных ситуаций, вызванных неправильной установкой и регулировкой амортизаторов монтажными бригадами.
Кронштейн усиления для опорных П-образных кронштейнов торсионного механизма. Увеличивает жесткость конструкции и исключает ошибки при монтаже.
Кронштейн крепления С-профиля к направляющей повышает жесткость направляющих, позволяет выдержать прямые углы в системе горизонтальных направляющих, дает возможность регулировки угла наклона кронштейна крепления горизонтальных направляющих к потолку, исключает ошибки при монтаже.

Дополнительная комплектация

Фотоэлементы: при появлении препятствия в опасной зоне действия полотна ворот, система вырабатывает реакцию, соответствующую установленной логике работы — остановка или реверс ворот.
Панорамное остекление — возможно полное или частичное оснащение щита панорамными панелями.
Внешний радиоприемник предназначен для управления автоматикой при помощи пультов DoorHan.
Пульт предназначен для системы дистанционного управления воротами, к которой подключен радиоприемник DoorHan.

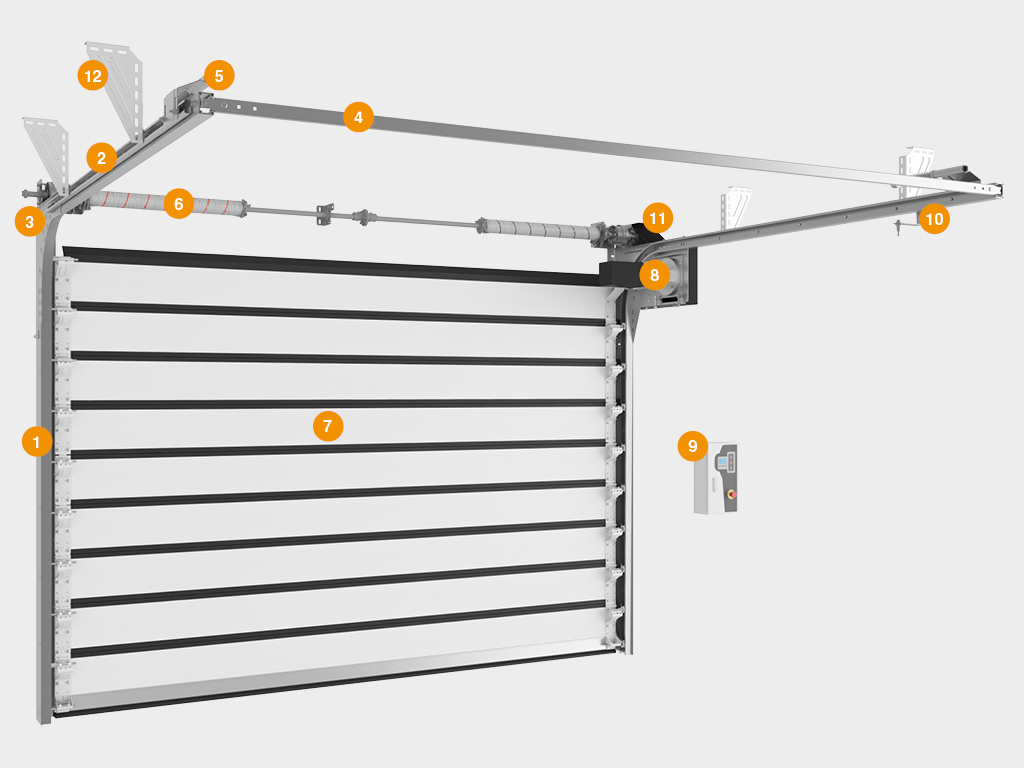

Конструкция

  1. Вертикальная направляющая
  2. Горизонтальная направляющая
  3. Изгиб
  4. С-профиль
  5. Пружинный амортизатор
  6. Балансировочный пружинный механизм (торсионная пружина)
  7. Полотно ворот в сборе с фурнитурой
  8. Электропривод
  9. Блок управления
  10. Датчик концевого положения
  11. Защитный кожух передаточной цепи
  12. Кронштейны крепления к потолку

Подготовка объекта

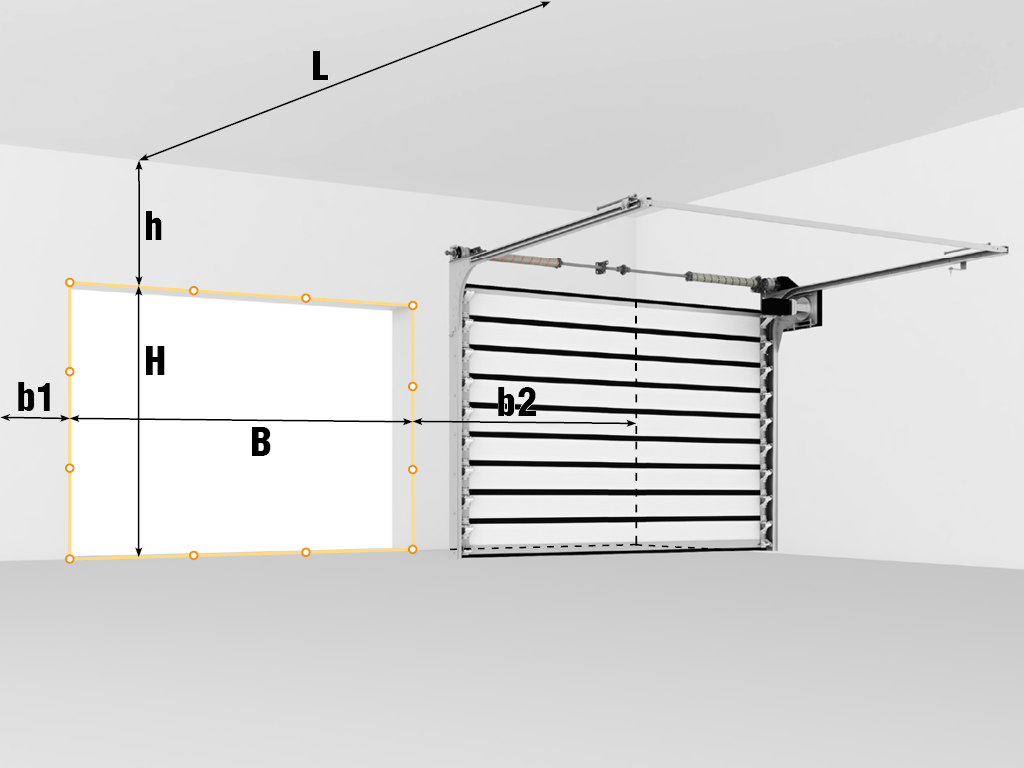

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках (в крайних положениях и по центру).

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого до правого края проема).

h — притолока (расстояние от верха проема до потолка) от 430 мм.

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 150 мм, со стороны установки привода — от 230 мм.

L — глубина помещения.

При замере Н и В за итоговый размер принимается наибольшая величина.

При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Способы монтажа

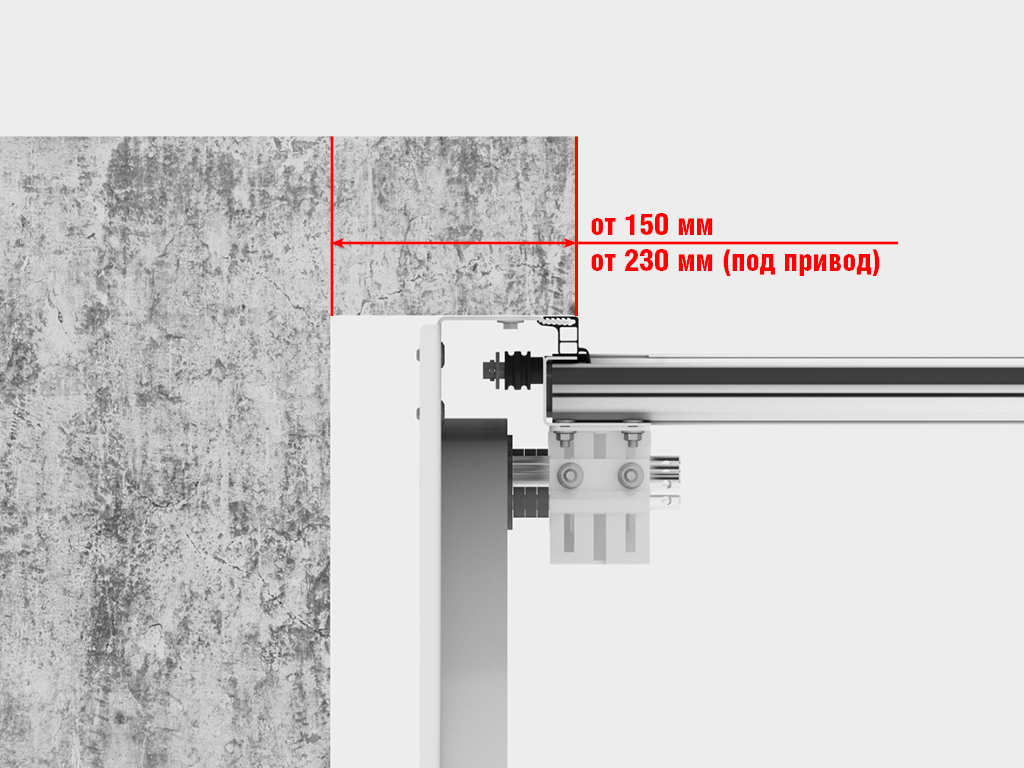

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Технические характеристики

Параметр Значение Примечание
Ресурс, циклов 1 000 000 Ворота
Ресурс, циклов 100 000 Торсионный механизм

Условия эксплуатации продукции

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
5. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию полотна ворот.
6. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.
7. Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных секционных ворот ISD01-PARKING, произведенных концерном DoorHan, на срок 2 года с момента приобретения.

Документация

.pdfИнструкция по монтажу промышленных секционных ворот серии ISD01-PARKING

Остались вопросы по скоростным секционным воротам?

Валерий Пешко

Консультант компании ООО "Винсера"

Оставить заявку Или позвоните +375 29 386 55 55

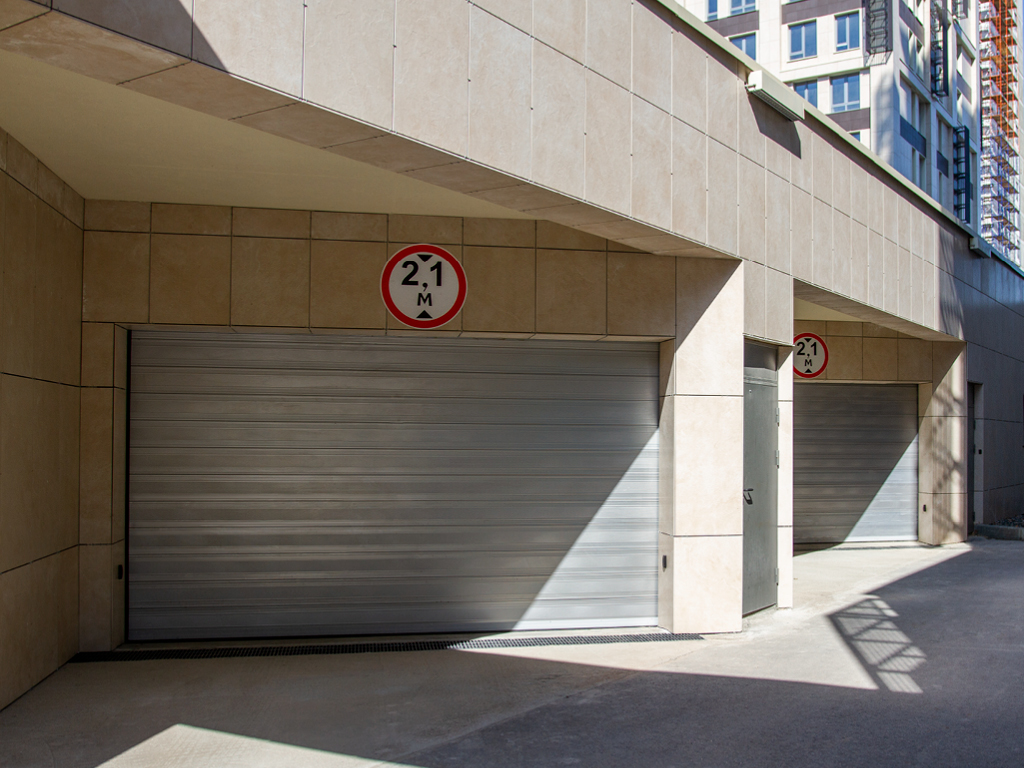

Примеры использования скоростных секционных ворот
