Описание

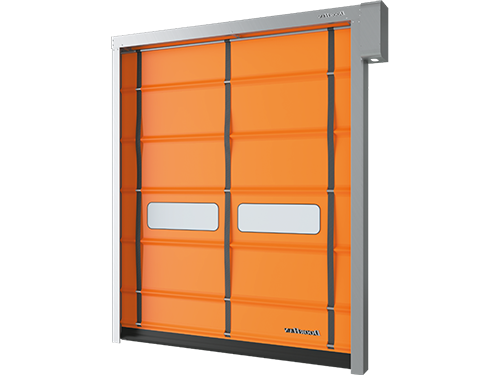

Скоростные складывающиеся ворота серии SPEEDFOLD SDFS предназначены для установки на внутренние и наружные проемы помещений с повышенной ветровой нагрузкой на объектах промышленного, складского и другого назначения.

Характеристики

Параметр Показатель
Ширина проема, мм 1 800–5 800 (изготовление ворот шириной более 5 800 мм возможно по индивидуальному запросу)
Высота проема, мм 1 800–6 000 (изготовление ворот высотой более 6 000 мм возможно по индивидуальному запросу)
Притолока, мм От 1 000
Пристенки, мм От 250

Зона применения

Складские комплексы. Промышленные объекты

Цветовые решения

Любой цвет RAL
RAL 9003 (белый)
RAL 9006 (серебристый)
RAL 9005 (черный)
RAL 6005 (зеленый)
RAL 8017 (коричневый)
RAL 3005 (красный)
RAL 5005 (синий)
RAL 1003 (желтый)
RAL 3002 (красный)
RAL 2004 (оранжевый)

Комплектация

Стойки и короба из оцинкованной стали
Направляющие из экструдированного полиэтилена
Полотно из непрозрачного армированного ПВХ плотностью 900–1 200 г/м²
Блок управления с частотным преобразователем в стальном окрашенном корпусе 300 х 400 х 150 мм; класс защиты — IP54
Фотоэлементы, установленные на высоте 500 мм от пола, а также датчики антизаклинивания полотна, расположенные в верхних точках боковых стоек, для выявления некорректной размотки полотна при открывании
Подогрев привода и стоек, а также пространства между полотнами
Выносные фотоэлементы на столбиках и сигнальные лампы

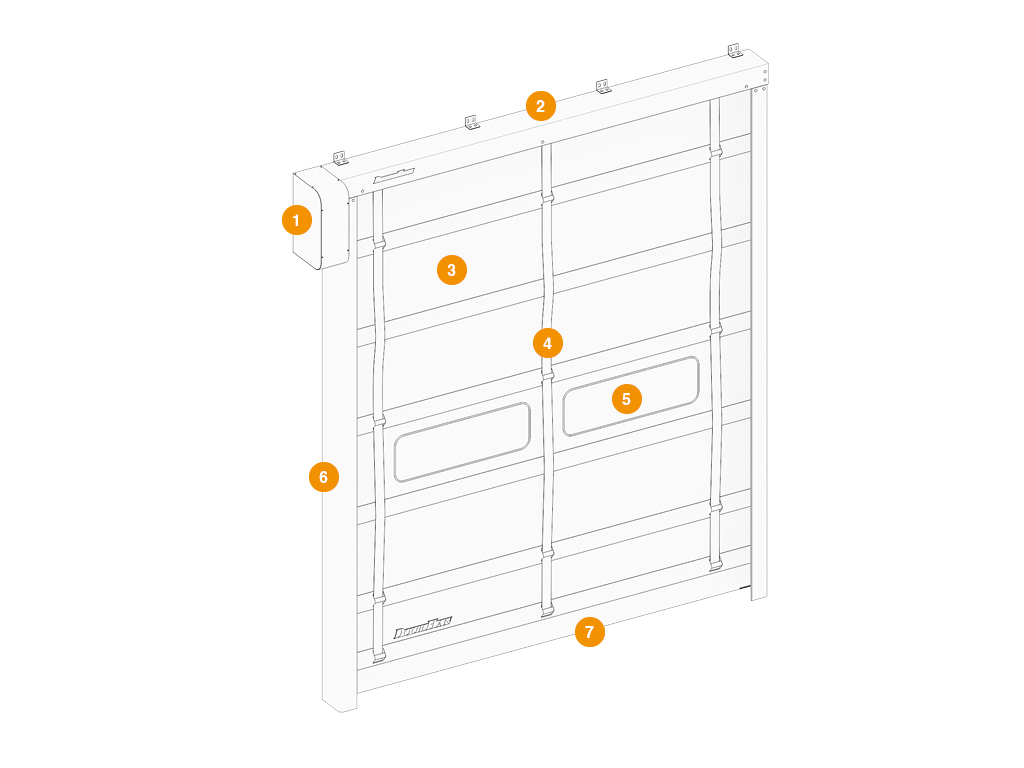

Конструкция

1. Привод
2. Короб вала
3. Полотно
4. Ремень
5. Вставка прозрачная (окно/панель)
6. Вертикальная направляющая
7. Нижняя кромка полотна

Подготовка объекта

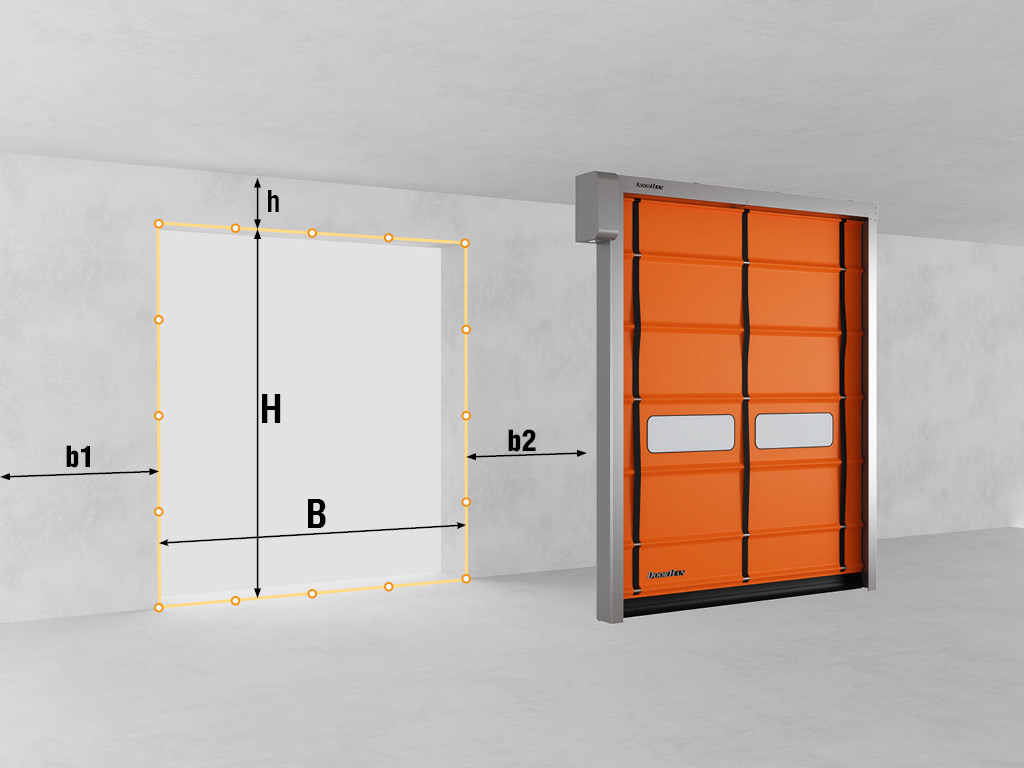

Всe замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).

H – высота проема (расстояние от пола до верха проема).

B – ширина проема (расстояние от левого края до правого края проема).

h – притолока (расстояние от верха проема до потолка).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина. Для ворот серии SDFB подготовка проема требует индивидуального расчета.

Способы монтажа

Накладнoй монтаж скоростных ворот.

Технические характеристики

Параметр Значение Примечание
Ветровая нагрузка, км/ч CLASS2 (до 90) Для ворот шириной до 12 000 мм
Ветровая нагрузка, км/ч CLASS3 (до 120) Для ворот шириной до 5 000 мм
Ветровая нагрузка, км/ч CLASS4 Для ворот шириной до 3 000 мм
Скорость открывания, м/с До 1,0
Скорость закрывания, м/с До 0,5
Диапазон рабочих температур, °С -30…+50 При эксплуатации в температурном режиме -16...-30 °С нельзя установить прозрачные секции; опция "Профиль безопасности" недоступна.
Мощность, Вт 1 500
Класс защиты IP IP54 Концевые положения отслеживаются энкодером
Напряжение питания, В 220 В/50 Гц Однофазное
Безотказность, количество циклов открывания-закрывания, не менее 1 000 000 Зависит от условий эксплуатации
Аварийное открытие Возможно В случае внештатного отключения питания открывание осуществляется при помощи подключения дополнительного внешнего источника питания. Также допускается механическое поднятие полотна ворот при помощи специализированной техники (вилочные погрузчики, комбилифты)

Условия эксплуатации продукции

1. Для обеспечения надежной и бесперебойной работы ворот рекомендуется регулярно проводить их технический осмотр и обслуживание.
2. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
3. Не допускайте загрязнения направляющей ПВХ-полотна.
4. Запрещено находиться в проеме во время открывания и закрывания ворот во избежание травмирования.
5. Следите за тем, чтобы во время открывания и закрывания ворот в проеме отсутствовали посторонние предметы.

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности скоростных складывающихся ворот производства концерна DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.

Дополнительное описание

Концерн DoorHan производит погрузку ворот на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатeль или установщик должен предоставить такое же оборудование для перемещения упакованных ворот. Вилка должна заходить под деревянный поддон, предоставляемый изготовителем, и выступать с другой стороны. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.

Документация

.pdfИнструкция по монтажу и эксплуатации «Скоростные складывающиеся ПВХ-ворота серии SPEEDFOLD SDF»

Остались вопросы по скоростным складывающимися воротам?

Валерий Пешко

Консультант компании ООО "Винсера"

Оставить заявку Или позвоните +375 29 386 55 55

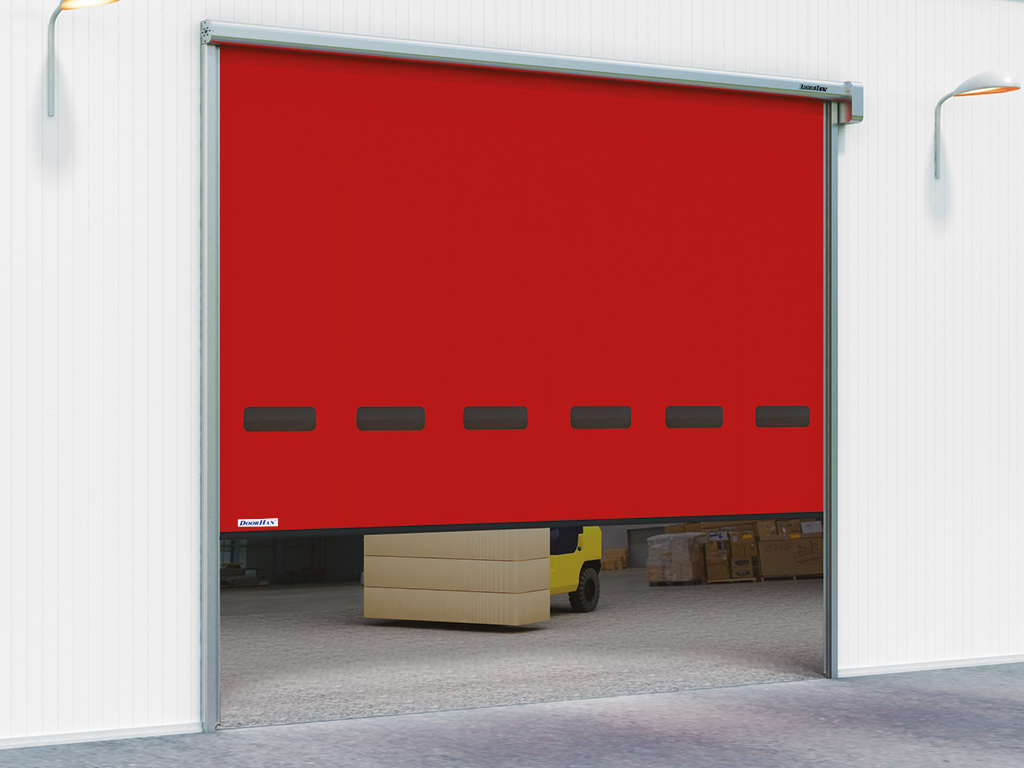

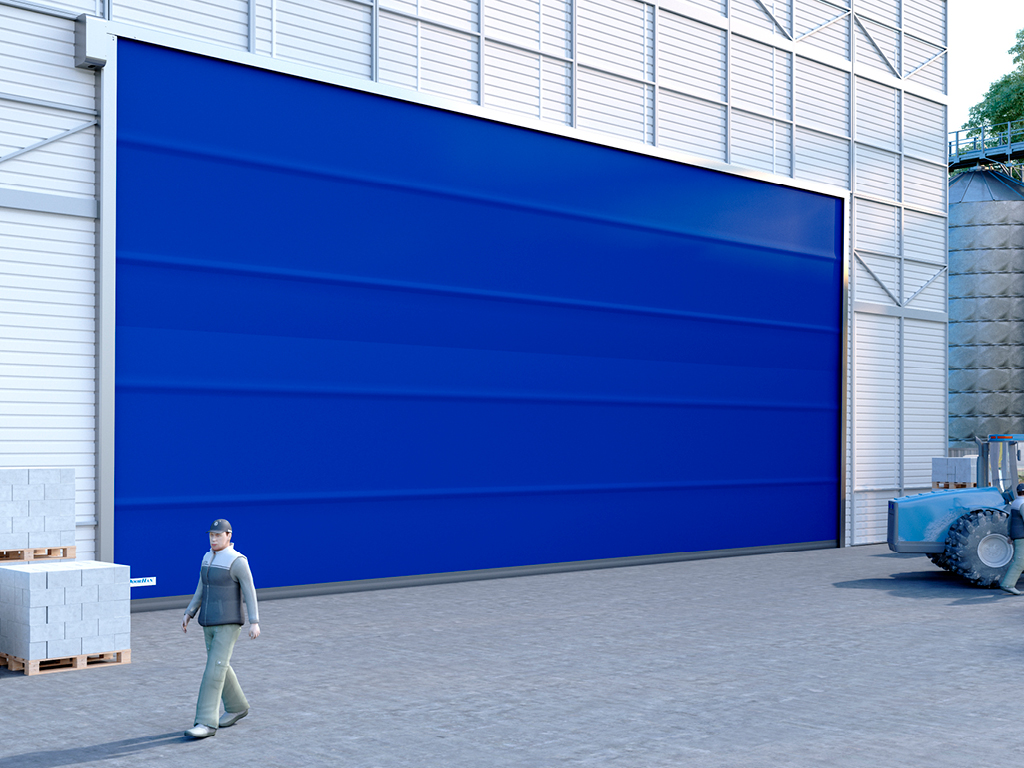

Примеры использования скоростных складывающиехся ворот
